Technologie Sieci Mobilnych - Zadania projektowe

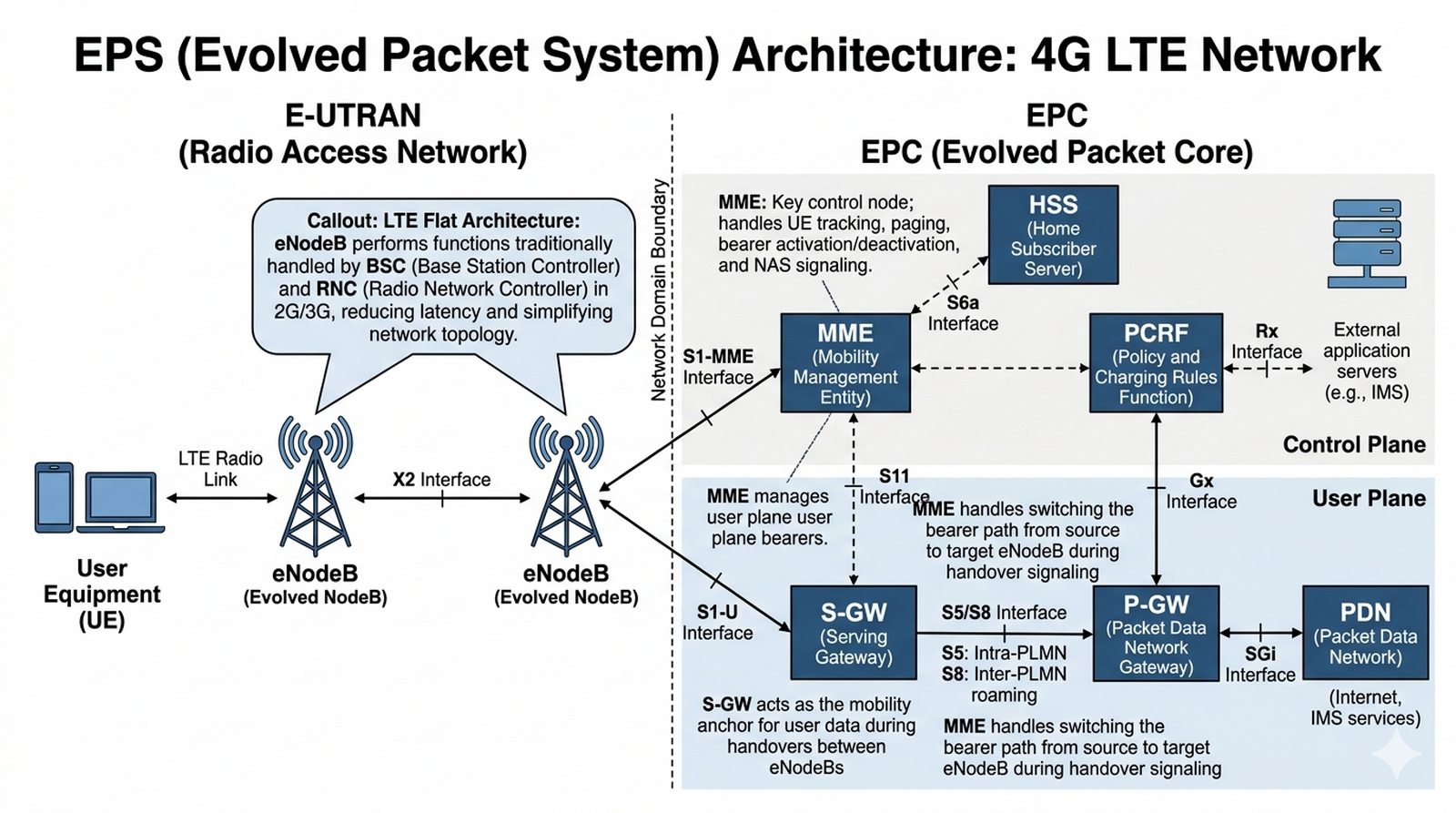

W3 Architektura EPS, procedury mobilności, eNodeB.

Celem projektu jest szczegółowe opisanie architektury Evolved Packet System (EPS) oraz analiza procesów zapewniających ciągłość połączenia podczas przemieszczania się użytkownika. Projekt powinien skupić się na funkcjach stacji eNodeB oraz węzłów MME i S-GW w procesie przełączania między komórkami. Wyjaśnij różnice między handoverem opartym na interfejsie X2 a handoverem przez interfejs S1, analizując wymianę komunikatów sygnalizacyjnych.

Przygotuj eksperckie opracowanie dla inżyniera optymalizacji sieci, które wyjaśnia, jak sieć LTE radzi sobie z użytkownikiem przemieszczającym się z dużą prędkością (np. w pociągu). Opisz parametry RSRP i RSRQ, które decydują o momencie rozpoczęcia procedury. Wyjaśnij, dlaczego interfejs X2 jest kluczowy dla szybkości przełączania i co dzieje się z pakietami danych będącymi "w locie" podczas zmiany stacji bazowej. Przedstaw diagramy czasowe obrazujące wymianę komunikatów Handover Request i Handover Command.

1. Komponenty architektury EPS: UE, eNodeB, MME, S-GW, P-GW, HSS.
2. Płaszczyzna sterowania (Control Plane) vs Płaszczyzna użytkownika (User Plane).
3. Parametry radiowe decydujące o mobilności: RSRP, RSRQ i SINR.
4. Procedura pomiarowa (Measurement Reports) wysyłana przez telefon.
5. Handover oparty na interfejsie X2 – kroki procedury.
6. Handover przez interfejs S1 – kiedy jest stosowany?
7. Rola węzła MME w zarządzaniu mobilnością i śledzeniu lokalizacji (Tracking Areas).
8. Mechanizm buforowania pakietów podczas przełączania (Forwarding).
9. Problemy zjawiska "ping-pong" i sposoby ich eliminacji (histereza).
10. Wpływ prędkości użytkownika na stabilność połączenia.

Projekt potwierdził kluczową rolę stacji eNodeB w architekturze EPS, przejmującej funkcje tradycyjnego RNC z wcześniejszych generacji, co znacząco uprościło strukturę sieci i zmniejszyło opóźnienia sygnalizacyjne. Interfejs X2 okazał się fundamentem szybkiego handoveru, umożliwiając bezpośrednią komunikację między stacjami bez pośrednictwa centralnych węzłów. Parametry RSRP i RSRQ wraz z zdarzeniami pomiarowymi A1-A6 tworzą precyzyjny mechanizm podejmowania decyzji o przełączeniu. Mechanizm buforowania pakietów podczas procedury Forwarding eliminuje utratę danych nawet przy szybkim przemieszczaniu użytkownika, co jest krytyczne dla usług czasu rzeczywistego.

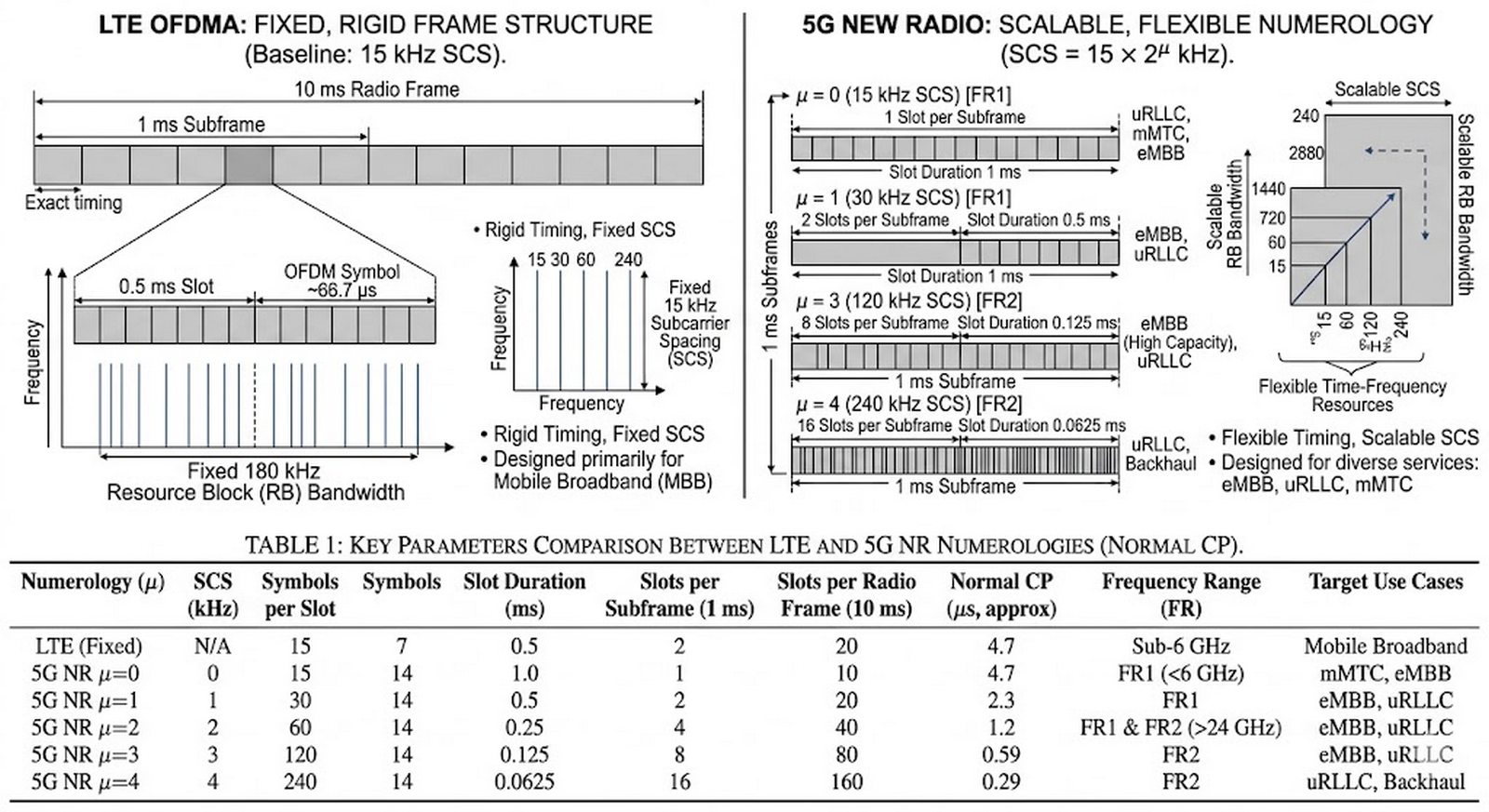

W3 W5 Metody wielodostępu, OFDM, numerologia 5G.

Analiza ewolucji interfejsu radiowego od LTE do 5G. Projekt ma na celu wyjaśnienie, dlaczego standard 5G New Radio (NR) zdecydował się na kontynuację technologii OFDM, ale w znacznie bardziej elastycznej formie. Porównaj stałą numerologię LTE (15 kHz) z elastycznym odstępem podnośnych w 5G. Wyjaśnij pojęcie "slotów" i "mini-slotów" oraz ich znaczenie dla obsługi różnych usług (od eMBB po uRLLC).

Napisz artykuł do czasopisma technicznego pt. "Elastyczność radiowa kluczem do sukcesu 5G". Skup się na matematycznych i fizycznych podstawach ortogonalności podnośnych. Wyjaśnij czytelnikowi, że o ile LTE było "sztywne" i zaprojektowane głównie pod smartfony, o tyle 5G musi obsługiwać zarówno czujniki o niskim poborze mocy, jak i ultra-szybkie łącza. Przedstaw koncepcję Resource Blocks i wyjaśnij, jak 5G optymalizuje wykorzystanie pasma w zależności od dostępnej częstotliwości (FR1 vs FR2).

1. Fizyka sygnału OFDM – ortogonalność i pasmo podstawowe.
2. Struktura ramki radiowej w LTE – stałe parametry czasowe.
3. Wprowadzenie do 5G New Radio (NR) – skalowalna numerologia (µ).
4. Odstępy między podnośnymi (Subcarrier Spacing) od 15 kHz do 240 kHz.
5. Budowa slotu radiowego w 5G i elastyczność cyklicznego prefiksu (CP).
6. Mechanizm Bandwidth Parts (BWP) – oszczędzanie energii w terminalach.
7. Zastosowanie mini-slotów dla komunikacji o niskich opóźnieniach (uRLLC).
8. Samowystarczalne sloty (Self-contained slots) w trybie TDD.
9. Porównanie efektywności widmowej LTE i 5G NR.
10. Wpływ szerokości kanału (do 400 MHz) na przepustowość w mmWave.

Analiza porównawcza LTE i 5G New Radio potwierdziła, że elastyczna numerologia 5G stanowi fundamentalną innowację umożliwiającą obsługę diametralnie różnych scenariuszy (eMBB, uRLLC, mMTC) jednym standardem radiowym. Mechanizm Bandwidth Parts (BWP) rozwiązał problem wysokiego zużycia energii w terminalach IoT, pozwalając na operowanie w wąskim paśmie. Mini-sloty okazały się kluczowe dla realizacji ultra-niskich opóźnień wymaganych przez usługi przemysłowe i automotive. Skalowalność numerologii od 15 kHz do 240 kHz zapewnia optymalne dopasowanie parametrów do warunków propagacji w różnych pasmach częstotliwości.

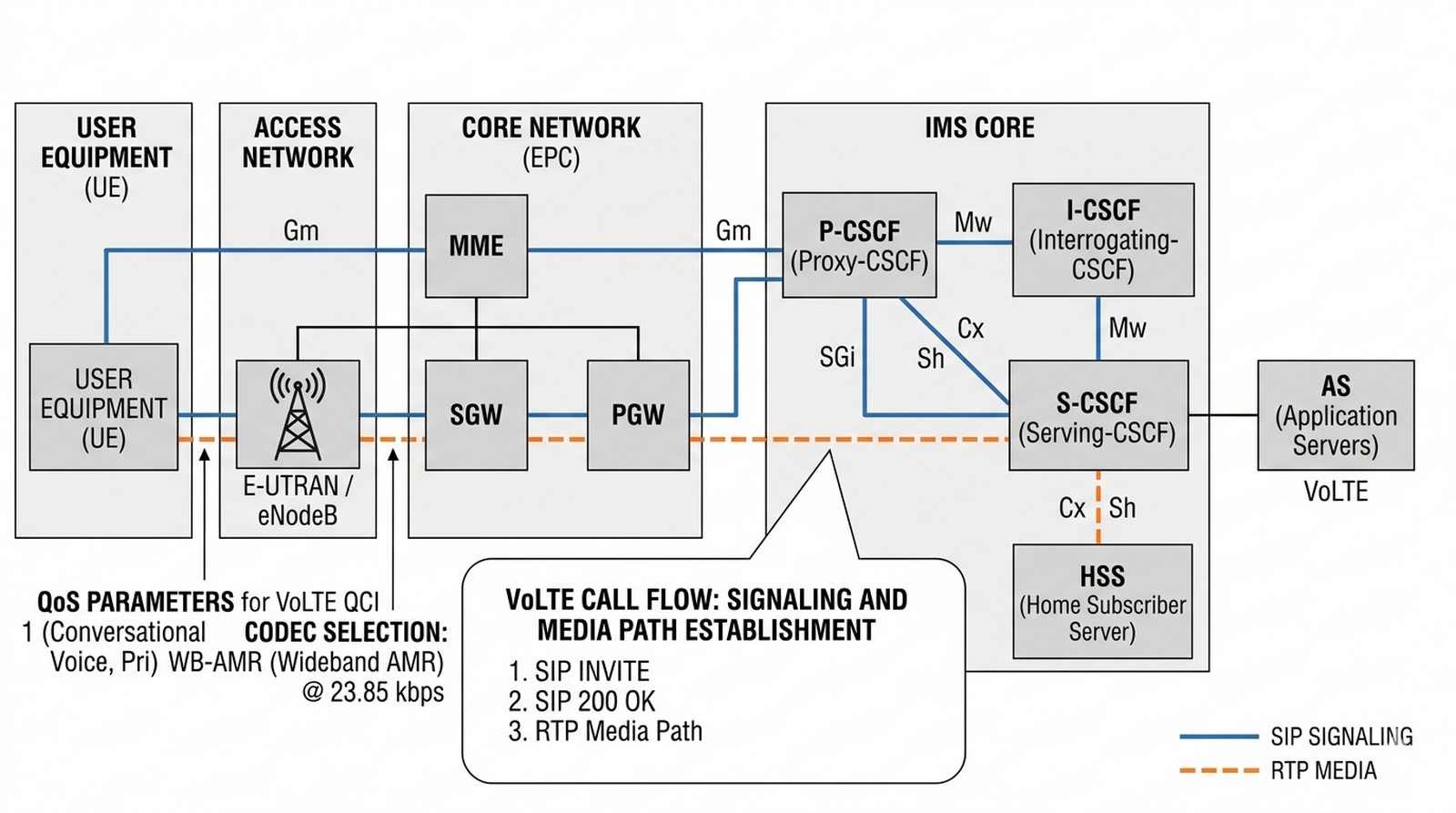

W3 IP Multimedia Subsystem, VoLTE, protokół SIP.

Szczegółowa analiza systemu IMS (IP Multimedia Subsystem) jako warstwy kontrolnej dla usług czasu rzeczywistego w sieciach 4G i 5G. Projekt ma wyjaśnić, jak pakiety IP zamieniają się w wysokiej jakości połączenie głosowe. Opisz proces rejestracji terminala w sieci IMS, zestawianie sesji za pomocą protokołu SIP oraz transport mediów przez RTP. Ważnym elementem jest analiza mechanizmów QoS zapewniających priorytet dla głosu nad zwykłym ruchem danych.

Stwórz dokumentację dla działu utrzymania sieci rdzeniowej. Wyjaśnij każdą z kluczowych ról serwerów CSCF (Proxy, Serving, Interrogating) oraz bazy HSS. Opisz ścieżkę "call flow" od momentu naciśnięcia zielonej słuchawki na smartfonie do usłyszenia sygnału po drugiej stronie. Wyjaśnij, dlaczego w VoLTE nie występuje już komutacja łączy (circuit switching) i co dzieje się, gdy użytkownik VoLTE wyjdzie poza zasięg 4G (mechanizm SRVCC).

1. Dlaczego LTE potrzebowało IMS do obsługi głosu?
2. Architektura IMS: P-CSCF, S-CSCF, I-CSCF i HSS.
3. Protokół SIP (Session Initiation Protocol) – kluczowe komunikaty (INVITE, 200 OK).
4. Rejestracja użytkownika w domenie IMS (Public and Private Identities).
5. Zapewnienie jakości usług (QoS) – rola kanałów EPC Bearer (QCI 1, 5).
6. Kodeki mowy: WB-AMR i EVS – dlaczego dźwięk jest "krystaliczny"?
7. Mechanizm SRVCC (Single Radio Voice Call Continuity) – powrót do 3G/2G.
8. Zalety VoLTE: czas zestawiania połączenia i czas życia baterii.
9. Interoperacyjność VoLTE między operatorami (IMS Peering).
10. Ewolucja w stronę Voice over New Radio (VoNR) w sieciach 5G.

System IMS potwierdził swoją rolę niezbędnego komponentu dla usług głosowych w sieciach opartych na protokole IP, umożliwiając pełne przejście od komutacji łączy do pakietowej transmisji głosu. Protokół SIP okazał się efektywnym narzędziem zestawiania sesji multimedialnych, oferując elastyczność niedostępną w tradycyjnych sieciach PSTN. Mechanizm SRVCC zapewnia ciągłość usługi VoLTE podczas przejścia do sieci starszych generacji, eliminując obawy przed utratą łączności. Kodeki WB-AMR i EVS wraz z odpowiednimi wartościami QCI gwarantują jakość głosu znacząco przewyższającą tradycyjne połączenia komórkowe.

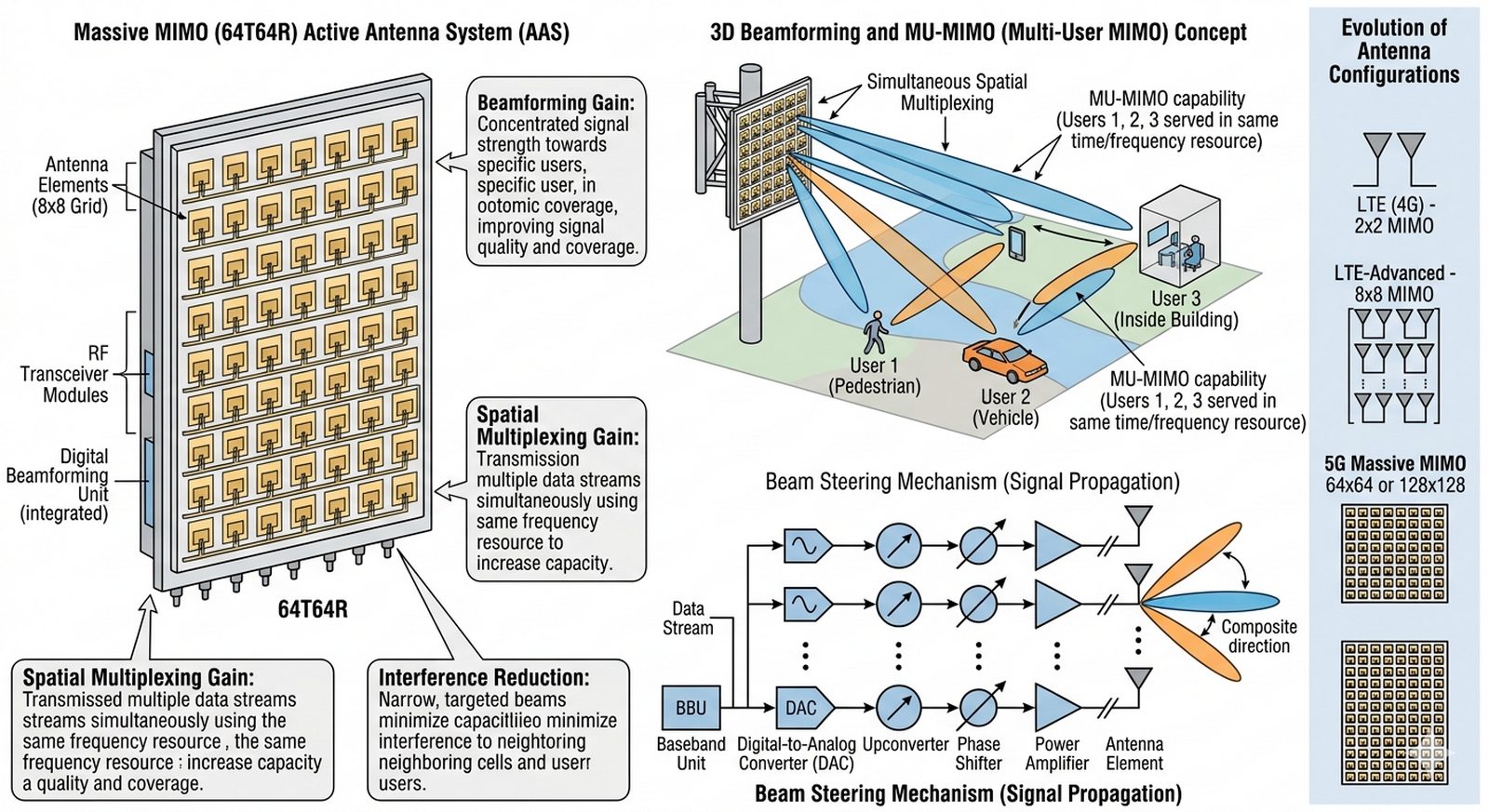

W4 W5 Anteny, Massive MIMO, Beamforming.

Analiza jednej z najważniejszych innowacji w warstwie fizycznej sieci 5G – technologii Massive MIMO (Multiple Input Multiple Output). Projekt powinien wyjaśnić matematyczne i konstrukcyjne podstawy stosowania zestawów antenowych z dziesiątkami lub setkami elementów. Opisz mechanizm formowania wiązki (Beamforming) oraz proces przestrzennego multipleksowania (MU-MIMO), który pozwala na obsługę wielu użytkowników w tej samej szczelinie czasowo-częstotliwościowej.

Wyobraź sobie, że piszesz referat na seminarium naukowe o przyszłości systemów antenowych. Wyjaśnij różnicę między tradycyjną anteną sektorową o szerokim kącie promieniowania a aktywną macierzą antenową (AAS), która potrafi "śledzić" użytkownika swoją wiązką sygnału. Opisz zjawisko interferencji i sposoby ich redukcji dzięki precyzyjnemu kierowaniu energii. Przedstaw, jak Massive MIMO zwiększa pojemność komórki bez konieczności zwiększania pasma częstotliwości.

1. Ewolucja MIMO: od 2x2 w LTE do 64x64 w 5G.
2. Zasada działania aktywnych macierzy antenowych (AAS).
3. Pojęcie "3D Beamforming" – kierowanie wiązki w pionie i poziomie.
4. Multi-User MIMO (MU-MIMO) – obsługa wielu terminali jednocześnie.
5. Zjawisko separacji kątowej użytkowników.
6. Kalibracja fazy i amplitudy w elementach antenowych.
7. Zysk dywersyfikacji i zysk multipleksowania.
8. Implementacja Massive MIMO w pasmach średnich (np. 3.5 GHz).
9. Wpływ technologii na zużycie energii i wagę stacji bazowej.
10. Wyzwania związane z przetwarzaniem sygnału w czasie rzeczywistym.

Technologia Massive MIMO potwierdziła swoją rewolucyjną rolę w zwiększaniu pojemności sieci 5G bez konieczności poszerzania pasma częstotliwości, co stanowi fundamentalną zmianę w paradygmacie planowania sieci. Aktywne macierze antenowe (AAS) z 3D Beamforming umożliwiły precyzyjne kierowanie energią radiową zarówno w płaszczyźnie poziomej, jak i pionowej, co jest kluczowe dla obsługi użytkowników na różnych piętrach budynków. Multi-User MIMO udowodniło możliwość jednoczesnej obsługi wielu terminali w tej samej szczelinie czasowo-częstotliwościowej, dramatycznie zwiększając efektywność widmową. Separacja kątowa użytkowników wykorzystująca zjawisko fizyczne propagacji wielodrogowej stała się podstawą zysków multipleksowania w systemach z wieloma antenami.

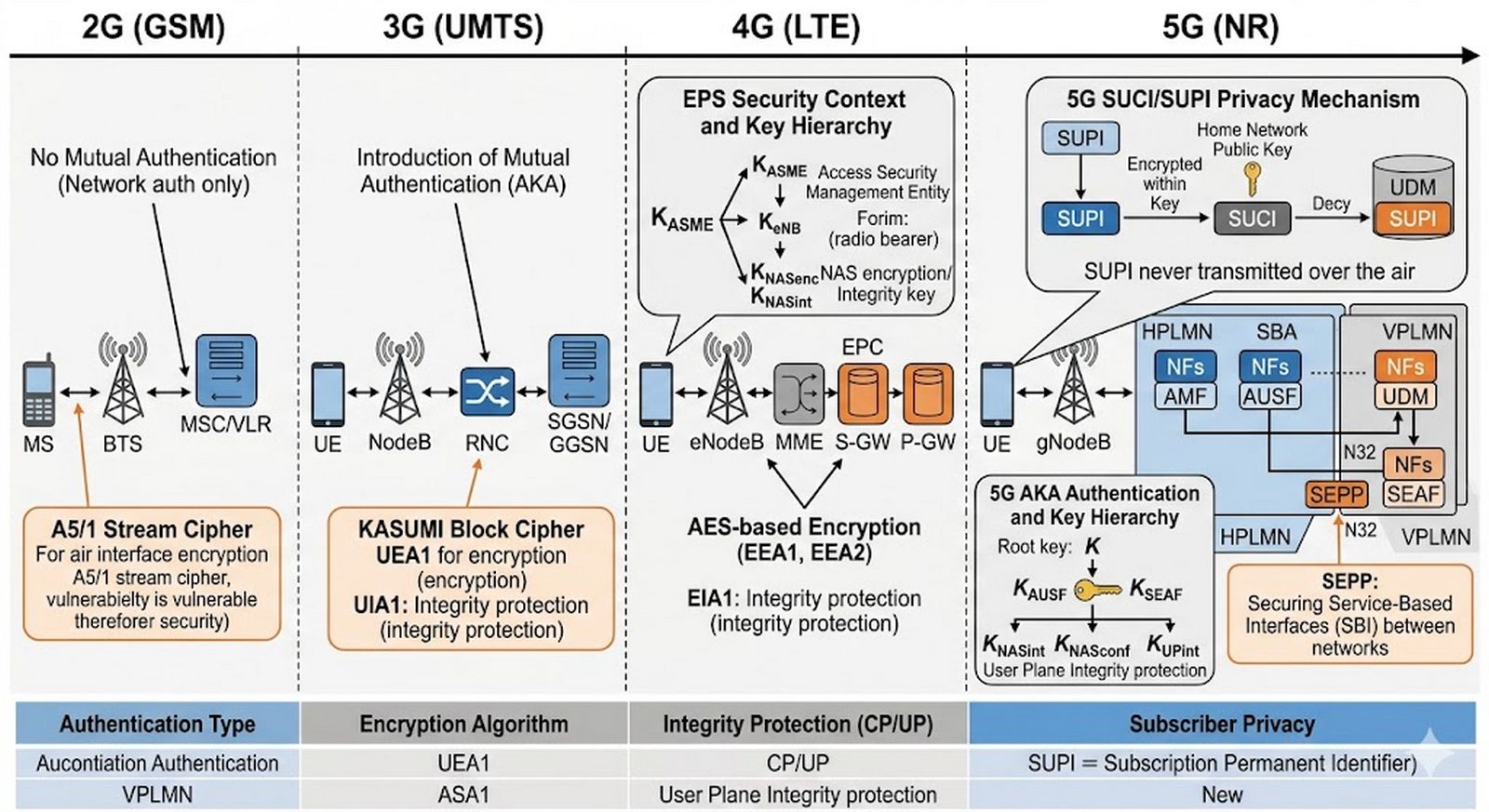

W6 Bezpieczeństwo, szyfrowanie, protokoły uwierzytelniania.

Analiza ewolucji mechanizmów ochronnych w sieciach od 2G do 5G. Projekt ma na celu pokazanie, jak systemy mobilne uczyły się na błędach przeszłości (np. ataki IMSI Catcher w 2G). Skup się na opisie procedur uwierzytelniania i uzgadniania kluczy (AKA). Wyjaśnij nowe koncepcje wprowadzone w 5G, takie jak ochrona tożsamości stałej (SUPI/SUCI) i wzmocnione szyfrowanie w sieci rdzeniowej.

Przygotuj raport dla oficera cyberbezpieczeństwa w firmie telekomunikacyjnej. Wyjaśnij, dlaczego użytkownicy 5G mogą czuć się bezpieczniej niż użytkownicy starszych technologii. Opisz mechanizm ochrony przed fałszywymi stacjami bazowymi dzięki "Authentication Confirmation". Przedstaw proces kryptograficzny, w którym numer IMSI użytkownika nigdy nie jest przesyłany "otwartym tekstem" przez radio (ukrycie SUPI w SUCI). Omów rolę karty eSIM w bezpiecznym przechowywaniu kluczy.

1. Historia ataków na algorytmy A5/1 i A5/2 w GSM.
2. Wprowadzenie wzajemnego uwierzytelniania w sieciach 3G UMTS.
3. Architektura bezpieczeństwa w LTE – hierarchia kluczy (K, K_ASME, K_eNB).
4. Model zaufania w 5G – separacja warstwy dostępu od warstwy usług.
5. Procedura 5G AKA (Authentication and Key Agreement).
6. Ochrona prywatności: od IMSI do SUPI i SUCI (Public Key Infrastructure).
7. Bezpieczeństwo interfejsu radiowego (NAS i AS security).
8. Zabezpieczenie sieci rdzeniowej – rola funkcji SEPP.
9. Ataki "Diameter redirection" i ich mitygowanie w 5G (HTTP/2).
10. Kryptografia post-kwantowa w przyszłych sieciach mobilnych.

Analiza ewolucji bezpieczeństwa od 2G do 5G potwierdziła, że każda generacja sieci mobilnych wyciągała wnioski z luk poprzedniej, stopniowo wzmacniając ochronę użytkowników. Procedura 5G AKA wraz z hierarchią kluczy szyfrujących (K, K_ASME, K_n NAS) zapewnia solidne fundamenty bezpieczeństwa oparte na wzajemnym uwierzytelnianiu. Mechanizm SUCI chroniący tożsamość stałą użytkownika wyeliminował podstawową podatność starszych sieci na ataki IMSI Catcher. Funkcja SEPP w sieci szkieletowej 5G wprowadziła dodatkową warstwę ochrony między domenami operatorów, znacząco utrudniając ataki typu Diameter redirection.

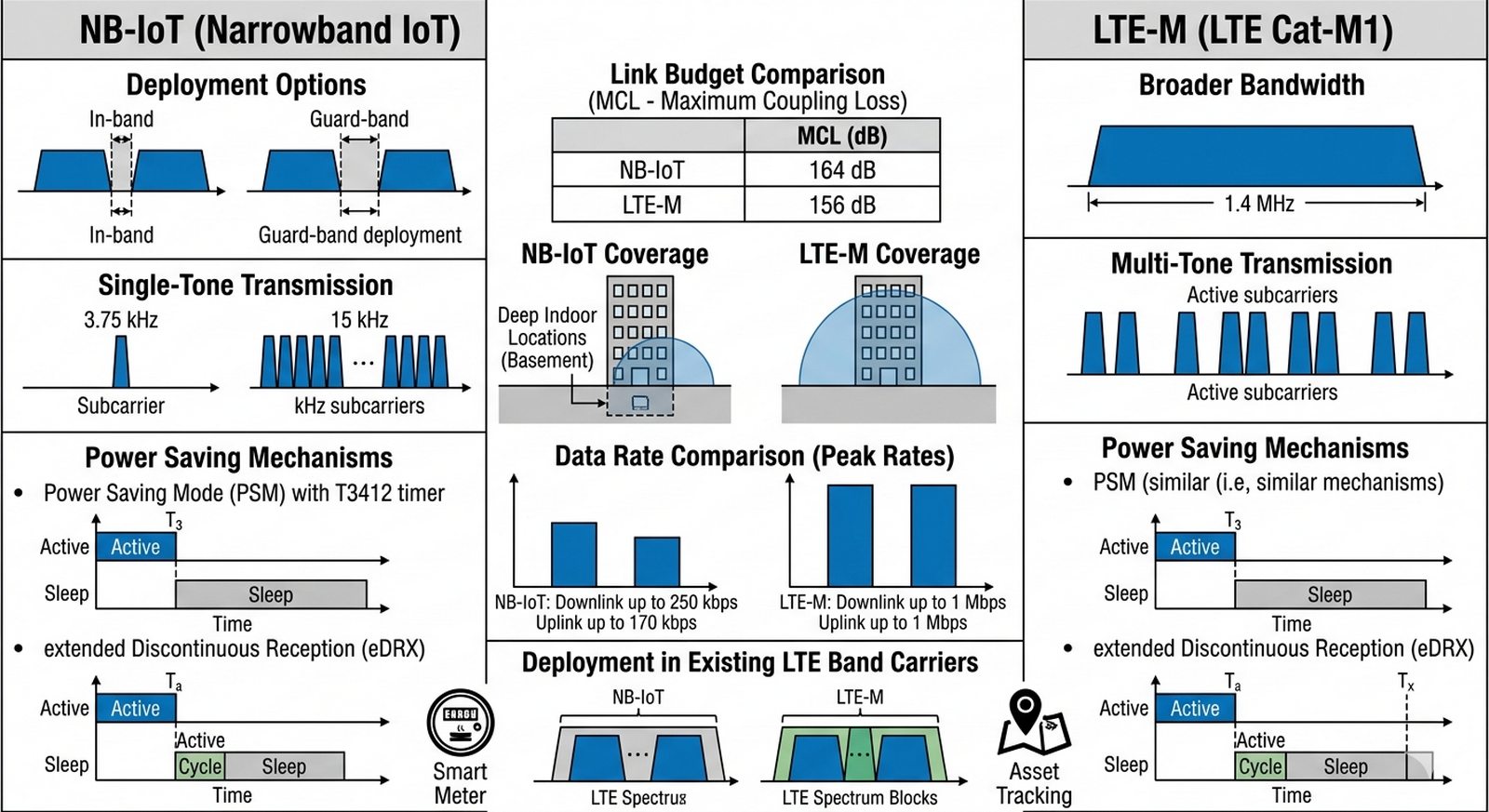

W4 mMTC, NB-IoT, komunikacja maszynowa.

Analiza dwóch kluczowych technologii LPWA (Low Power Wide Area) rozwijanych przez 3GPP. Projekt ma wyjaśnić, jak sieci mobilne zostały przystosowane do obsługi milionów urządzeń o niskiej przepustowości. Porównaj Narrowband-IoT (NB-IoT) oraz LTE-M pod kątem zasięgu, poboru energii, mobilności i wsparcia dla usług głosowych. Wyjaśnij mechanizmy oszczędzania energii eDRX i PSM.

Wyobraź sobie, że doradzasz miastu przy wdrażaniu systemu inteligentnych liczników wody i czujników w miejscach parkingowych. Wyjaśnij, dlaczego zwykłe LTE nie nadaje się do tych urządzeń (koszt, bateria, zasięg w piwnicach). Porównaj zalety NB-IoT w przypadku statycznych czujników głęboko pod ziemią oraz LTE-M dla urządzeń wymagających śledzenia w ruchu lub prostej komunikacji głosowej. Przedstaw wyliczenia czasu pracy na baterii przy różnych profilach komunikacyjnych.

1. Czym jest Internet Rzeczy i dlaczego potrzebuje własnych standardów mobilnych?
2. Architektura NB-IoT – wykorzystanie wolnych zasobów (In-band, Guard-band).
3. Charakterystyka fizyczna NB-IoT: pasmo 180 kHz i modulacje.
4. LTE-M (eMTC) – ewolucja LTE dla maszyn o średniej przepustowości.
5. Budżet łącza (Link Budget) i techniki poprawy zasięgu (MCL).
6. Mechanizmy oszczędzania energii: PSM (Power Saving Mode) i eDRX.
7. Koszt modułów i wdrożenie na istniejącej infrastrukturze LTE.
8. Bezpieczeństwo urządzeń IoT w sieciach komórkowych.
9. Scenariusze zastosowań: Smart City, Smart Agriculture, Asset Tracking.
10. Przyszłość IoT w sieciach 5G (scenariusz mMTC).

Technologie NB-IoT i LTE-M potwierdziły skuteczność strategii 3GPP w adaptacji istniejącej infrastruktury komórkowej do specyficznych wymagań Internetu Rzeczy, oferując alternatywę dla dedykowanych sieci LPWA. Mechanizmy PSM i eDRX okazały się fundamentalne dla osiągnięcia wieloletniego czasu pracy urządzeń na baterii, co jest krytyczne dla masowego wdrażania czujników. Wyższy budżet łącza (MCL) NB-IoT umożliwia penetrację sygnału w głębokie piwnice i miejsca, gdzie tradycyjne LTE nie dociera. Współistnienie NB-IoT i LTE-M w ekosystemie 5G zapewnia elastyczność wyboru optymalnej technologii dla różnych scenariuszy zastosowań.

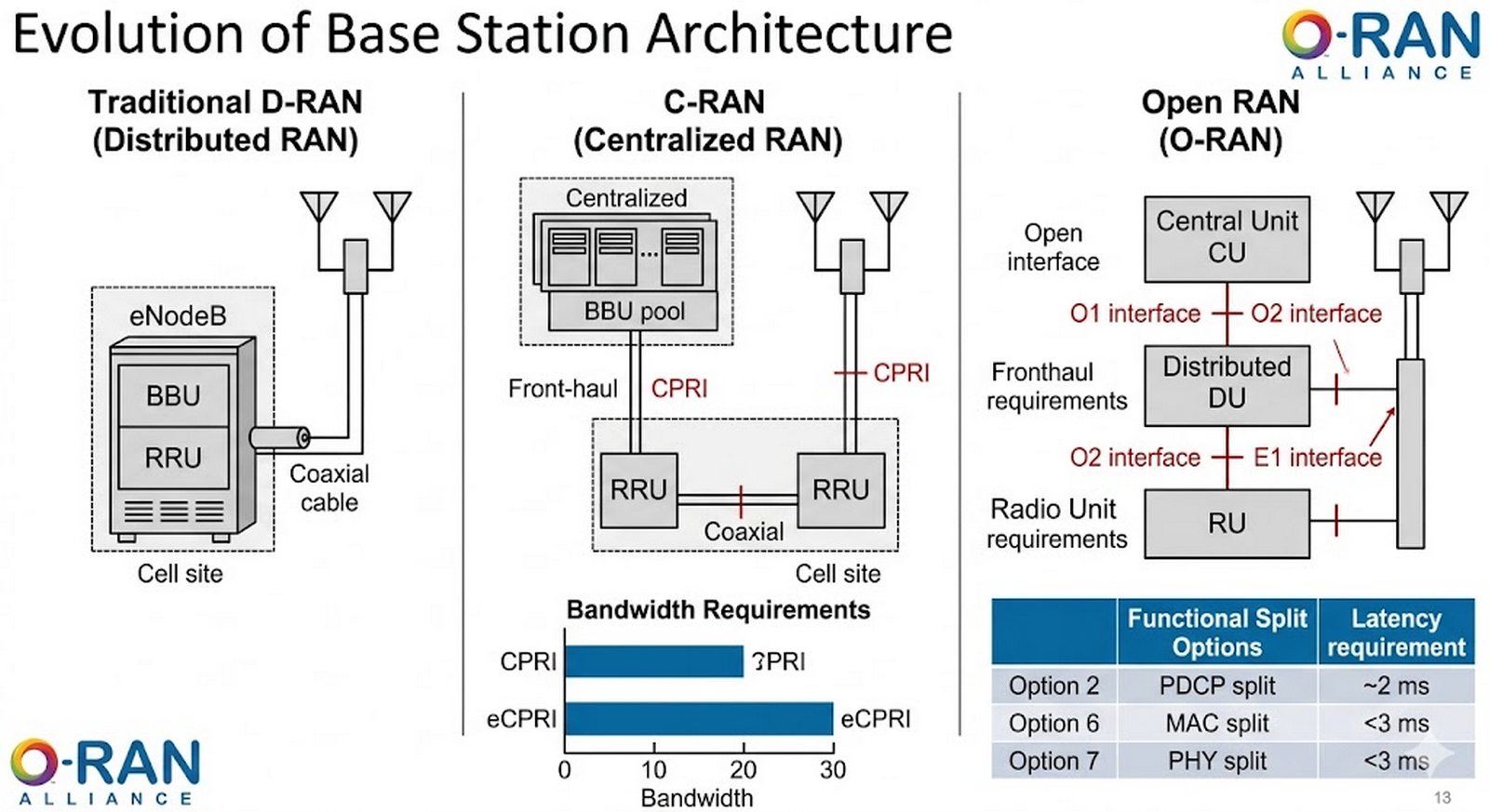

W1 W3 W5 Budowa stacji, wirtualizacja sieci radiowej.

Analiza fizycznej i logicznej ewolucji stacji bazowej (BTS/eNB/gNB). Projekt ma wyjaśnić transformację od monolitycznych szaf telekomunikacyjnych do systemów rozproszonych i wirtualizowanych. Opisz architekturę D-RAN (Distributed), C-RAN (Centralized) oraz najnowszy trend Open RAN. Wyjaśnij zadania jednostek BBU (Baseband Unit) i RRU/RRH (Remote Radio Unit) oraz sposoby ich łączenia (interfejsy CPRI/eCPRI).

Przygotuj prezentację techniczną dla zarządu operatora o oszczędnościach operacyjnych płynących z nowej architektury sieci. Wyjaśnij, dlaczego korzystniej jest przenieść "inteligencję" stacji (BBU) do centralnej serwerowni, pozostawiając na masztach tylko głowice radiowe. Opisz rewolucję Open RAN – możliwość łączenia sprzętu różnych producentów dzięki otwartym interfejsom. Przedstaw wyzwania związane z wymaganym opóźnieniem i przepustowością sieci dosyłowej (fronthaul).

1. Klasyczna budowa stacji bazowej 2G/3G.
2. Koncepcja rozdziału RRU i BBU w sieciach LTE.
3. Interfejs CPRI – wymagania transmisyjne i ograniczenia zasięgowe.
4. Centralized RAN (C-RAN) – oszczędności powierzchni i energii.
5. Nowy podział funkcji w 5G: CU, DU i RU (Functional Splits).
6. Interfejs eCPRI i przejście na transport Ethernetowy.
7. Idea Open RAN (O-RAN Alliance) – interoperacyjność.
8. Wirtualizacja funkcji radiowych (vRAN).
9. Front-haul, Mid-haul i Back-haul – nowa topologia sieci transportowej.
10. Wpływ architektury na wydajność (koordynacja interferencji).

Ewolucja architektury stacji bazowych od monolitycznych systemów D-RAN przez centralizację C-RAN do w pełni wirtualizowanego vRAN potwierdziła kierunek transformacji sieci radiowych w kierunku chmury. Interfejs eCPRI zastępujący CPRI znacząco zmniejszył wymagania przepustowościowe i opóźnienia transportu fronthaul, umożliwiając wdrożenie architektury rozproszonej na większą skalę. Nowy podział funkcji CU/DU/RU w 5G zapewnia optymalny balans między opóźnieniem, przepustowością a kosztami wdrożenia. Standardy O-RAN Alliance otwierają rynek sieci radiowych na interoperacyjność między vendorami, co może radykalnie zmienić dynamikę konkurencyjną sektora.

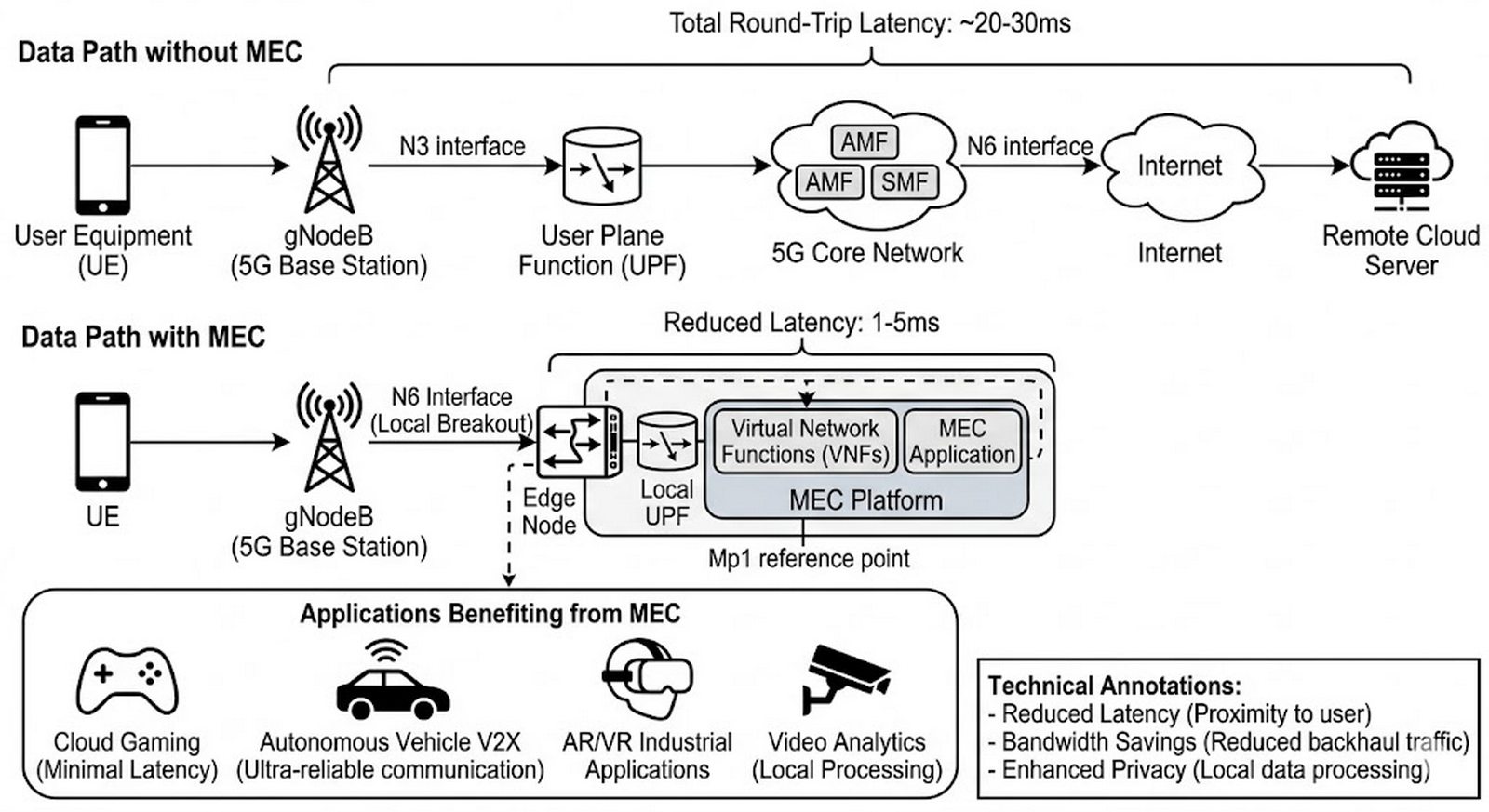

W5 uRLLC, 5G Core, Edge Computing.

Analiza technologii Multi-access Edge Computing (MEC) i jej roli w realizacji scenariusza ultra-niskich opóźnień (uRLLC). Projekt ma wyjaśnić paradoks "prędkości światła" – nawet najszybsze 5G nie pomoże, jeśli dane muszą wędrować do odległego centrum danych. Opisz architekturę MEC, która przesuwa moc obliczeniową blisko stacji bazowej. Przeanalizuj wpływ MEC na usługi takie jak gry w chmurze, autonomiczny transport i AR/VR.

Napisz studium przypadku pt. "MEC jako mózg autonomicznego fabryki". Wyjaśnij, jak roboty na linii produkcyjnej mogą być sterowane bezprzewodowo, o ile serwer decyzyjny znajduje się w obrębie hali fabrycznej (on-premise edge). Opisz, jak MEC integruje się z płaszczyzną użytkownika sieci 5G (węzeł UPF). Przedstaw korzyści płynące z lokalnego przetwarzania danych wideo z monitoringu miejskiego, co oszczędza pasmo w sieci rdzeniowej.

1. Dlaczego chmura centralna to za mało dla 5G?
2. Definicja i fundamenty standardu ETSI MEC.
3. Integracja MEC z siecią rdzeniową 5GC: rola węzła UPF.
4. Lokalne odgałęzienie ruchu (Local Breakout) – jak to działa?
5. Wirtualizacja na brzegu sieci (funkcje VNF i CNF).
6. Zalety MEC: niskie opóźnienie (RTT), oszczędność pasma, prywatność.
7. Zastosowania w gamingu (Cloud Gaming) i medycynie (telechirurgia).
8. Wsparcie dla V2X (Vehicle-to-Everything) – bezpieczeństwo na drodze.
9. Model biznesowy: MEC u operatora vs MEC u klienta (Private 5G).
10. Wyzwania związane z bezpieczeństwem rozproszonych danych.

Technologia MEC potwierdziła swoją niezbędność w realizacji scenariusza uRLLC, przezwyciężając fizyczne ograniczenia prędkości światła poprzez lokalizację przetwarzania w bezpośrednim sąsiedztwie stacji bazowej. Integracja MEC z węzłem UPF poprzez mechanizm Local Breakout okazała się efektywnym sposobem eliminacji niepotrzebnego ruchu przez sieć rdzeniową, redukując zarówno opóźnienia, jak i obciążenie Backhaulu. Zastosowania w gamingu, autonomicznej motoryzacji i telemedycynie potwierdzają, że Edge Computing jest krytycznym elementem ekosystemu 5G. Model biznesowy MEC u operatora i MEC Private 5G oferuje elastyczność wdrożenia dostosowaną do różnych potrzeb klientów.

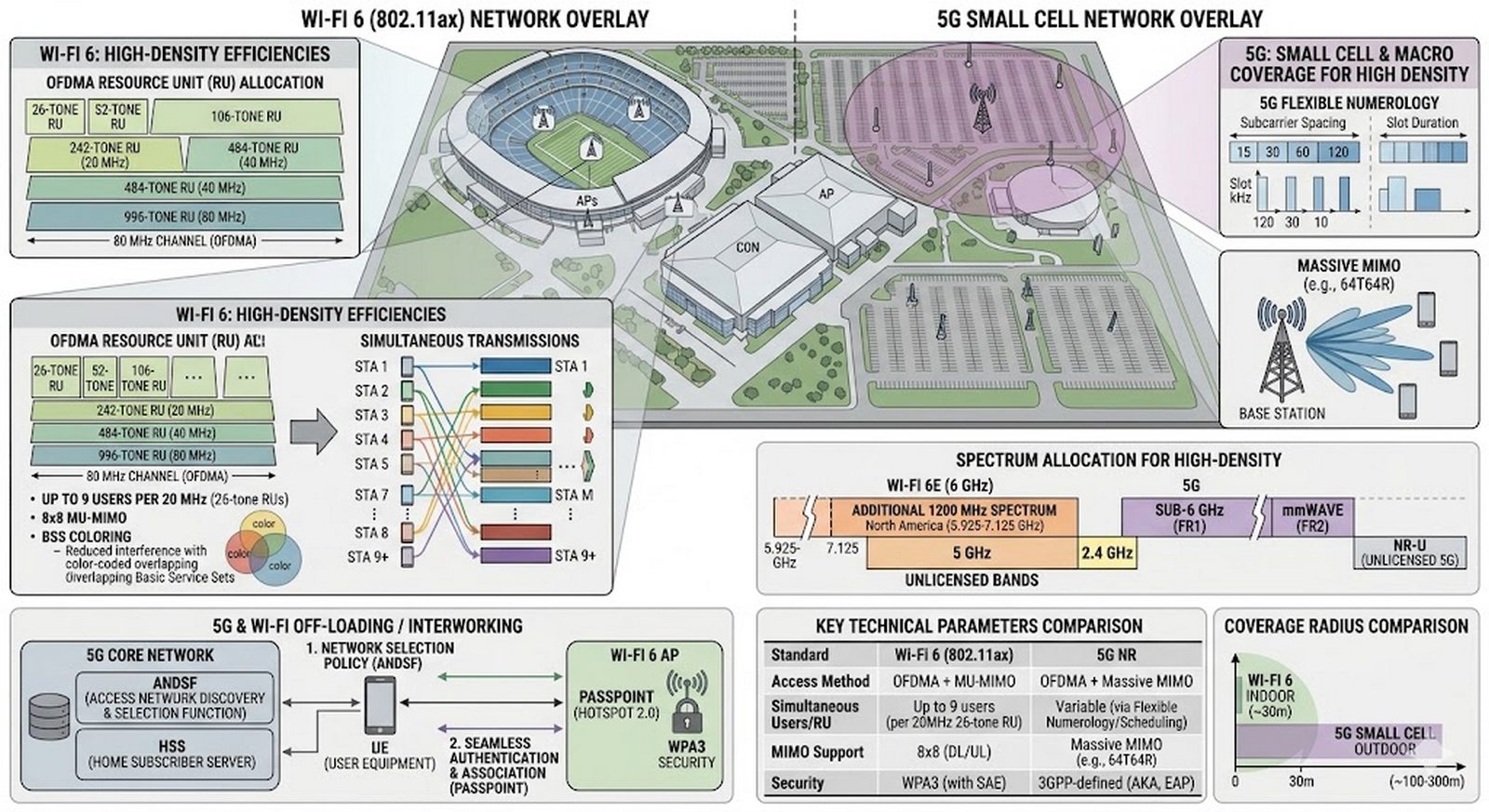

W5 Sieci radiowe, standardy IEEE 802.11 ax, współpraca technologii.

Porównanie technologii Wi-Fi 6 (802.11ax) z siecią 5G w kontekście obsługi gęstych środowisk (stadiony, lotniska). Projekt ma na celu wyjaśnienie, jak Wi-Fi 6 przejęło mechanizmy znane z LTE/5G (np. OFDMA, MU-MIMO), stając się technologią o klasie operatorskiej. Przeanalizuj znaczenie nowego pasma 6 GHz wprowadzonego w Wi-Fi 6E. Wyjaśnij, jak obie technologie mogą współistnieć dzięki mechanizmom offloadingu ruchu.

Przygotuj artykuł dla administratora IT dużej uczelni. Wyjaśnij, dlaczego wymiana starych punktów dostępowych na Wi-Fi 6 radykalnie poprawi komfort pracy studentów w zagęszczonych aulach. Porównaj dostęp "rywalizacyjny" (stare Wi-Fi) z "planowanym" (OFDMA w Wi-Fi 6/5G). Opisz, czy student korzystający z 5G na telefonie jest zagrożeniem dla pasma Wi-Fi i jak sieć uczelniana może automatycznie przełączać urządzenia na najszybsze aktualnie dostępne medium.

1. Ewolucja standardów IEEE 802.11 – od prędkości do pojemności.
2. Kluczowe innowacje Wi-Fi 6: OFDMA, MU-MIMO, BSS Coloring.
3. Wi-Fi 6E – otwarcie pasma 6 GHz jako ratunek dla zatłoczonego widma.
4. Podobieństwa technologiczne między 802.11ax a 5G NR.
5. Standard Passpoint i płynne przełączanie między 5G a Wi-Fi.
6. Bezpieczeństwo: Standard WPA3 w Wi-Fi 6.
7. Target Wake Time (TWT) – oszczędzanie energii w IoT.
8. Prywatne 5G (Private Networks) vs Korporacyjne Wi-Fi 6.
9. Analiza wydajności w scenariuszach wysokiej gęstości (High Density).
10. Podsumowanie: Dlaczego potrzebujemy obu technologii?

Standard Wi-Fi 6 potwierdził swoją pozycję technologii o klasie operatorskiej, przejmując kluczowe mechanizmy z LTE i 5G, takie jak OFDMA i MU-MIMO, które wcześniej były domeną sieci komórkowych. Otwarcie pasma 6 GHz w Wi-Fi 6E rozwiązało fundamentalny problem zatłoczenia widma w tradycyjnych pasmach ISM, oferując dostęp do szerokich kanałów bez zakłóceń. Mechanizm BSS Coloring zwiększył efektywność w gęstych środowiskach poprzez redukcję nieuzasadnionych wycofań (deferrals). Współistnienie Wi-Fi 6 i 5G poprzez offloading ruchu tworzy synergiczny model obsługi użytkowników w środowiskach o najwyższej gęstości, gdzie żadna z technologii samodzielnie nie byłaby wystarczająca.

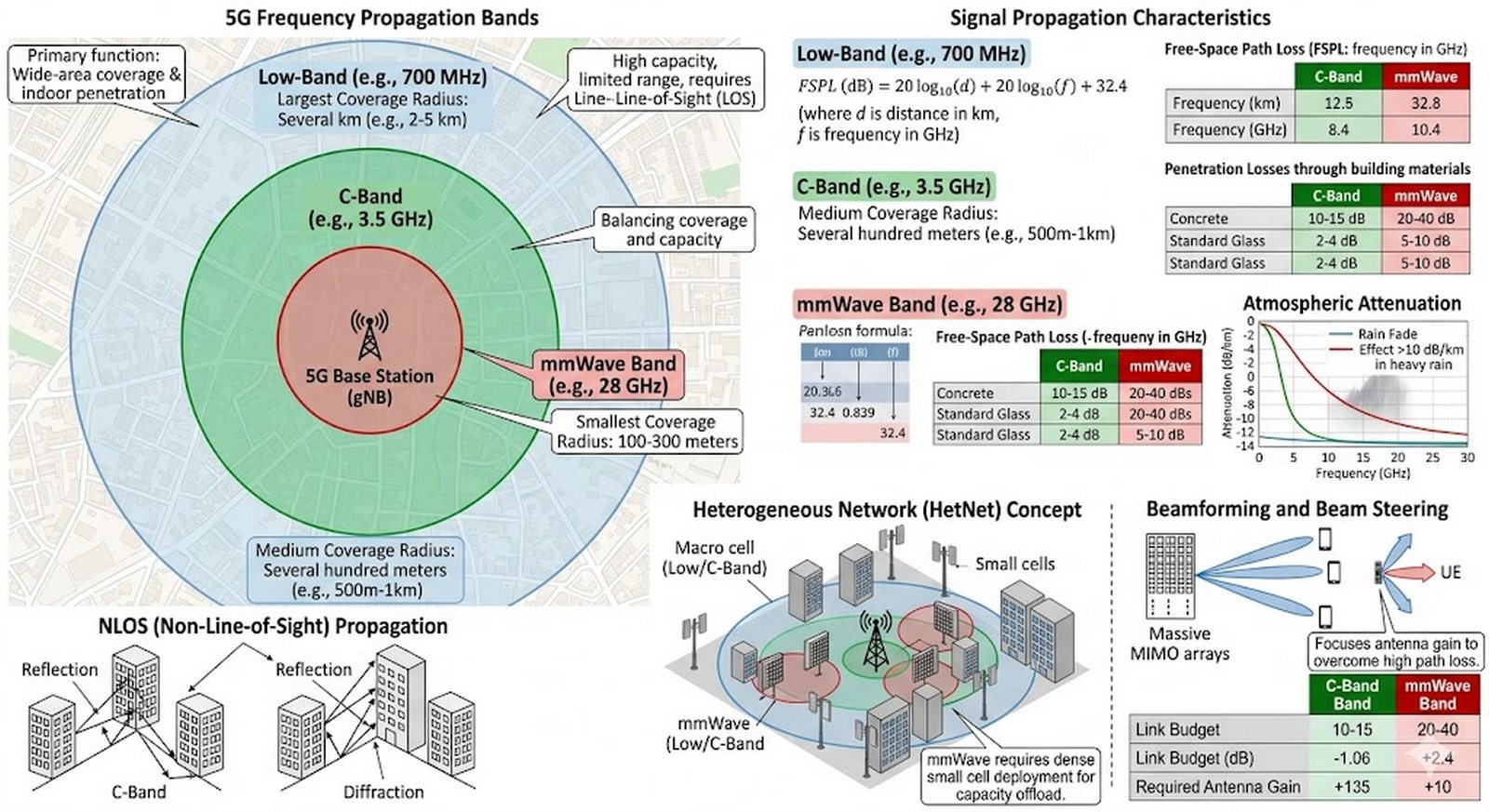

W4 Propagacja fal, pasma RF, budżet łącza.

Analiza fizycznych wyzwań związanych z wykorzystaniem wysokich częstotliwości w sieciach 4G i 5G. Projekt ma na celu wyjaśnienie zjawisk takich jak tłumienie swobodnej przestrzeni, dyfrakcja i odbicia dla pasm 3.5 GHz (C-Band) oraz 26/28 GHz (mmWave). Przeanalizuj, jak zmienia się planowanie rozmieszczenia stacji bazowych przy przejściu z niskich pasm zasięgowych na wysokie pasma pojemnościowe.

Przygotuj symulację (opracowanie) planowania sieci dla centrum nowoczesnej metropolii. Wyjaśnij, dlaczego pasmo 700 MHz pozwala pokryć całe miasto kilkoma masztami, ale nie zapewnia szybkiego Internetu, podczas gdy pasmo mmWave wymaga anten na każdej latarni. Opisz zjawisko "blokowania" sygnału przez ludzkie ciało, drzewa i nowoczesne szyby w budynkach. Przedstaw koncepcję Small Cells jako jedynego sposobu na wdrożenie efektywnego 5G w gęstej zabudowie.

1. Zależność zasięgu od częstotliwości (wzór Friis’a).
2. Charakterystyka pasm niskich (L-band), średnich (C-band) i wysokich (mmWave).
3. Wpływ warunków atmosferycznych (deszcz, wilgotność) na pasma milimetrowe.
4. Przeszkody terenowe: budynki, roślinność, szkło atermiczne.
5. Koncepcja Line-of-Sight (LOS) i Non-Line-of-Sight (NLOS).
6. Wykorzystanie odbić sygnału w środowisku miejskim dla 5G.
7. Modele propagacyjne: od Okumura-Hata do 3GPP TR 38.901.
8. Planowanie stacji Macro vs Small Cells.
9. Pojęcie link budżetu i dobór mocy nadawania.
10. Integracja sieci w architekturze Heterogeneous Networks (HetNet).

Analiza propagacji fal elektromagnetycznych w pasmach C-Band i mmWave potwierdziła fundamentalną zależność zasięgu od częstotliwości opisaną wzorem Friisa, wymuszającą diametralnie różne strategie planowania dla poszczególnych pasm. Współczynniki tłumienia materiałów budowlanych okazały się krytycznym parametrem dla poprawnego modelowania zasięgu w środowiskach miejskich, gdzie obecność szyb, budynków i roślinności znacząco wpływa na bilans energetyczny łącza. Architektura Heterogeneous Networks (HetNet) integrująca makrokomórki i Small Cells stanowi jedyną skuteczną metodę zapewnienia ciągłego pokrycia przy jednoczesnym zachowaniu wysokich przepustowości. Modele propagacyjne 3GPP TR 38.901 zapewniają wiarygodne narzędzia do planowania sieci 5G w różnych scenariuszach wdrożeniowych.
