Informacja dla studenta:
Poniższe zadania mają charakter czysto opisowy i analityczny. Nie jest wymagane uruchamianie maszyn wirtualnych, fizyczna konfiguracja sprzętu radiowego czy zestawianie realnych połączeń sieciowych. Projekt polega na przygotowaniu wyczerpującego referatu technicznego na podstawie dostępnych materiałów wykładowych oraz dokumentacji standardów (np. 3GPP, IEEE).
Ogólne wymagania formalne dla raportu (ocena 5.0):

Spis treści projektów

  1. Ewolucja i architektura sieci GSM, GPRS i EDGE
  2. System UMTS i rewolucja szerokopasmowego dostępu 3G
  3. Architektura EPS: Sieć 4G LTE i LTE-Advanced bez tajemnic
  4. Standard 5G New Radio: Scenariusze eMBB, uRLLC i mMTC
  5. Sieć szkieletowa 5G Core: Architektura SBA i mikrousługi
  6. Wirtualizacja NFV i sieci SDN w nowoczesnej telekomunikacji
  7. Network Slicing: Logiczna segmentacja sieci w erze 5G
  8. MEC (Multi-access Edge Computing): Przetwarzanie na brzegu

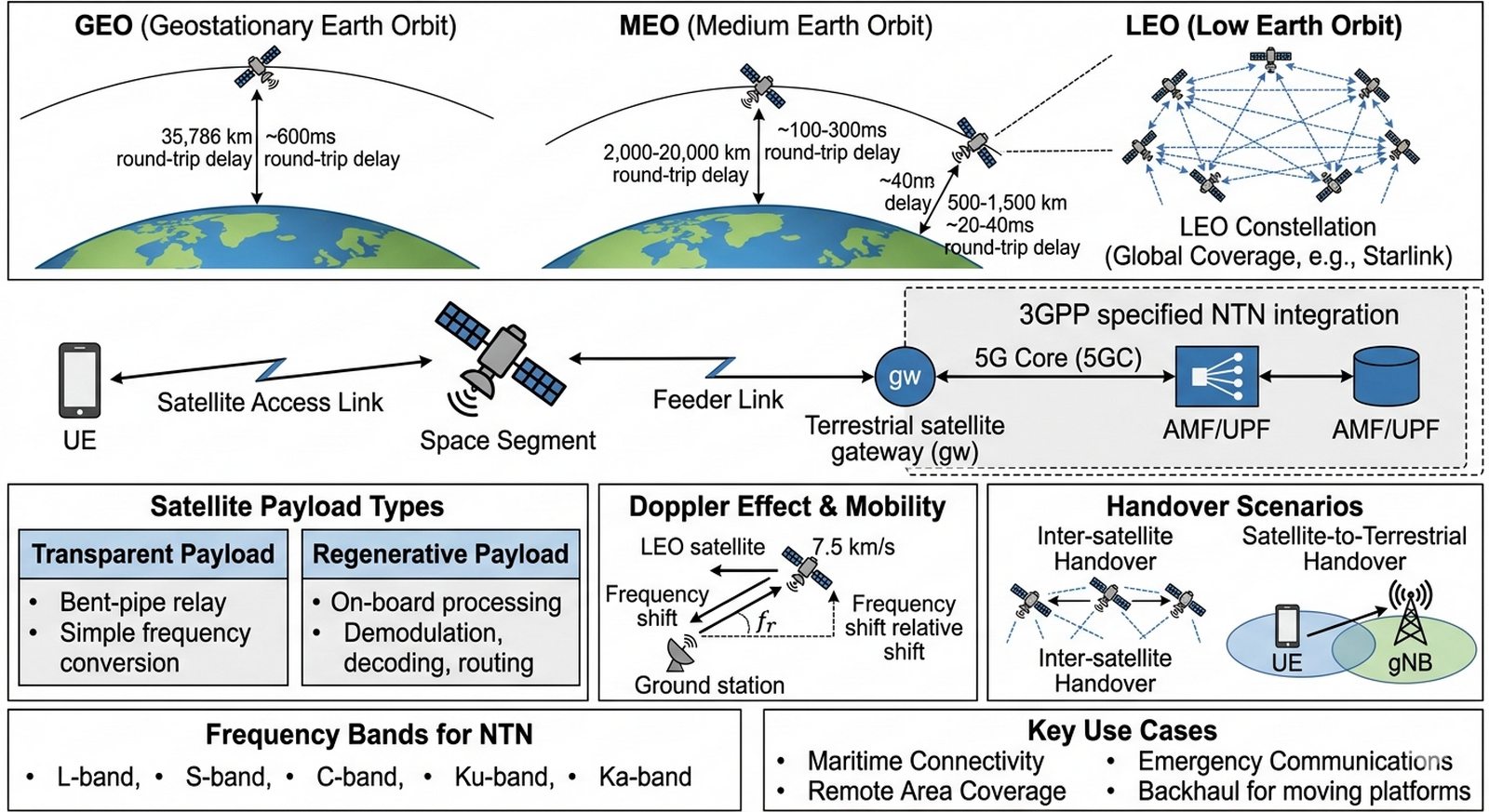

  9. Systemy satelitarne i sieci pozaziemskie (NTN) w 5G/6G
  10. Standardy IEEE 802.11: Od WiFi 4 do przyszłości WiFi 7
  11. Architektura bezpieczeństwa: Od słabości 2G do 5G i SUCI
  12. Bezprzewodowy Internet Rzeczy: NB-IoT vs LTE-M
  13. Zarządzanie mobilnością korporacyjną: Systemy MDM i UEM
  14. Horyzont 6G: Technologie THz, ICAS i sztuczna inteligencja
  15. Otwarte sieci radiowe: Koncepcja Open RAN i Cloud RAN
01
Ewolucja i architektura sieci GSM, GPRS i EDGE
Podstawa wykładowa

W3 Architektura sieci komórkowych, komponenty BSS/NSS, ewolucja komutacji.

Cel i zakres projektu

Szczegółowa analiza techniczna systemu GSM oraz jego rozszerzeń pakietowych GPRS i EDGE. Celem projektu jest dogłębne opisanie przejścia z tradycyjnej sieci zorientowanej na transmisję głosu do sieci umożliwiającej przesyłanie danych pakietowych. Należy omówić ewolucję architektury podsystemów BSS i NSS, w tym wprowadzenie węzłów SGSN i GGSN jako kluczowych elementów sieci pakietowej. Projekt wymaga porównania technik modulacji GMSK i 8-PSK oraz oceny efektywności widmowej systemów drugiej generacji. Efektem pracy powinna być kompleksowa monografia obejmująca aspekty radiowe, protokołowe i usługowe sieci GSM/GPRS/EDGE.

Scenariusz badawczy

Przygotuj monografię technologiczną opisującą, jak na fundamencie wąskopasmowego GSM zbudowano systemy GPRS i EDGE. Skup się na zmianach w architekturze (SGSN, GGSN) oraz modyfikacjach interfejsu radiowego (modulacja 8-PSK). W pierwszej kolejności przeanalizuj ewolucję architektury podsystemu stacji bazowych BSS, w tym wprowadzenie nowych kanałów logicznych umożliwiających transmisję pakietową. Następnie szczegółowo opisz rolę węzłów SGSN i GGSN w routingu pakietów danych między siecią radiową a zewnętrznymi sieciami pakietowymi, takimi jak Internet. Przedstaw technikę kodowania 8-PSK jako naturalne rozszerzenie GMSK, wskazując na trzykrotny wzrost szybkości transmisji danych kosztem zwiększonej podatności na zakłócenia. Na końcu omów wyzwania związane z refarmingiem pasma GSM i przyszłością systemów drugiej generacji w erze sieci 4G i 5G.

Wskazówki do wykonania
  1. Przeanalizuj genezę i rozwój standardu GSM, identyfikując kluczowe dokumenty 3GPP i ETSI.
  2. Zbadaj architekturę BSS i NSS, sporządzając schematy blokowe z opisem funkcji każdego elementu.
  3. Opisz działanie interfejsu radiowego Um z uwzględnieniem TDMA i FDMA.
  4. Scharakteryzuj kanały logiczne (BCH, CCCH, DCCH, SDCCH, TRAFFIC) i ich zastosowanie.
  5. Wyjaśnij mechanizm uwierzytelniania z wykorzystaniem karty SIM i algorytmów A3/A8.
  6. Zbadaj wprowadzenie GPRS i funkcje węzłów SGSN i GGSN w routingu pakietów.
  7. Opisz protokoły warstwy transmisyjnej w GPRS (GTP, LLC, BSSGP).
  8. Porównaj techniki modulacji GMSK i 8-PSK pod kątem efektywności widmowej.
  9. Zbadaj klasy multislot i oblicz teoretyczne przepustowości GPRS/EDGE.
  10. Przeanalizuj refarming pasma GSM i przyszłość systemów 2G w erze 4G/5G.
Proponowany plan rozdziałów (min. 15)
  1. Historia i geneza standardu GSM.
  2. Architektura podsystemu stacji bazowych (BSS).
  3. Podsystem sieciowy i komutacyjny (NSS) – funkcje MSC, HLR, VLR.
  4. Interfejs radiowy Um – TDMA i FDMA w praktyce.
  5. Kanały logiczne i fizyczne w GSM.
  6. Mechanizmy uwierzytelniania i karta SIM.
  7. Handover w sieciach 2G – procedury i sygnalizacja.
  8. Wprowadzenie GPRS – nowa architektura pakietowa.
  9. Rola węzłów SGSN i GGSN w routingu pakietów.
  10. Protokoły warstwy transmisyjnej w GPRS (GTP).
  11. Klasy multislot i przepustowość w GPRS.
  12. Technologia EDGE – optymalizacja modulacji.
  13. Porównanie GMSK i 8-PSK pod kątem efektywności.
  14. Zarządzanie jakością usług (QoS) w sieciach 2.5G.
  15. Refarming pasma GSM i przyszłość systemów 2. generacji.
Wymagane zestawienia i grafiki
Rodzaj elementu Wymagana treść/opis
Schematy (min. 4) Architektura GSM, Diagram komponentów GPRS, Struktura ramki TDMA, Flow-chart rejestracji.
Tabele (min. 3) Porównanie GPRS/EDGE, Zestawienie kanałów logicznych, Parametry modulacji 8-PSK.
Ilustracje dodatkowe Zdjęcia historycznych stacji bazowych, schematy antenowe sektora 120 stopni.
Wnioski

Projekt kompleksowo udokumentował ewolucję systemów GSM/GPRS/EDGE od sieci zorientowanej na transmisję głosu do systemu umożliwiającego transmisję pakietową, co stanowi fundament dla wszystkich późniejszych generacji sieci komórkowych. Wprowadzenie węzłów SGSN i GGSN zrewolucjonizowało architekturę sieci, tworząc równoległą sieć pakietową obok tradycyjnej sieci komutacyjnej. Technika modulacji 8-PSK w EDGE potwierdziła zasadność wykorzystania adaptacyjnych metod modulacji do zwiększania przepustowości kosztem odporności na zakłócenia. Refarming pasma GSM pozostaje istotnym wyzwaniem strategicznym dla operatorów, wymagającym balansowania między obsługą legacy a wdrażaniem nowszych technologii.

PRZYKŁADOWA ILUSTRACJA DO ZADANIA

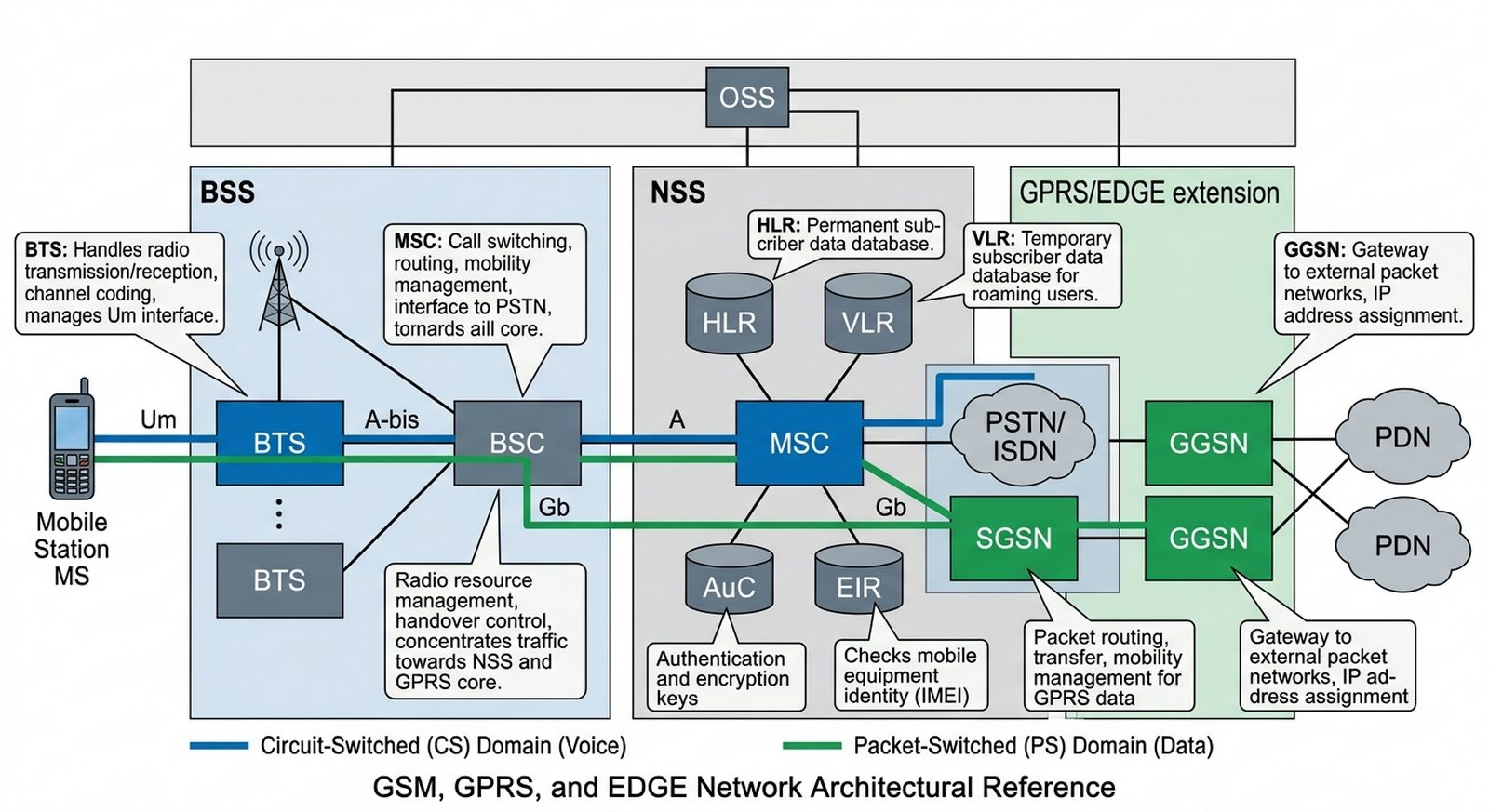

Ilustracja do zadania 01
02
System UMTS i rewolucja szerokopasmowego dostępu 3G
Podstawa wykładowa

W3 Sieci 3G, WCDMA, HSPA+, ewolucja w stronę danych.

Cel i zakres projektu

Analiza technologii WCDMA oraz rozszerzeń HSPA i HSPA+ w kontekście rewolucji szerokopasmowego dostępu trzeciej generacji. Projekt ma wyjaśnić mechanizmy umożliwiające osiągnięcie przepustowości rzędu 42 Mbps w sieciach 3G, ze szczególnym uwzględnieniem technik kodowania i modulacji. Należy przedstawić architekturę UTRAN z uwzględnieniem funkcji kontrolera sieci radiowej RNC oraz stacji bazowych NodeB. Istotnym elementem pracy jest omówienie zalet technologii CDMA nad TDMA oraz wyjaśnienie mechanizmów miękkiego przełączania (soft handover) charakterystycznego dla systemów trzeciej generacji. Raport powinien obejmować również ewolucję od UMTS do HSPA+ i przewidywaną rolę 3G w kontekście rozwoju sieci 4G i 5G.

Scenariusz badawczy

Opracuj raport ekspercki na temat architektury UTRAN i koncepcji NodeB. Wyjaśnij przewagi CDMA nad TDMA oraz opisz mechanizmy miękkiego przełączania (soft handover) charakterystyczne dla 3G. Rozpocznij od szczegółowej analizy architektury UTRAN, identyfikując funkcje kontrolera sieci radiowej RNC i stacji bazowych NodeB w procesie zarządzania zasobami radiowymi. Wyjaśnij zasadę działania technologii CDMA opartej na rozpraszaniu widma za pomocą kodów ortogonalnych, podkreślając jej przewagę nad TDMA w zakresie jednoczesnego dostępu wielu użytkowników do tego samego pasma częstotliwości. Przedstaw mechanizm miękkiego przełączania (soft handover), który umożliwia terminalowi równoczesną komunikację z dwoma lub większą liczbę komórek, znacząco poprawiając jakość sygnału i redukując liczbę przerw w transmisji. Na końcu omów ewolucję od UMTS przez HSPA do HSPA+ i ich wpływ na rozwój szerokopasmowego dostępu mobilnego.

Wskazówki do wykonania
  1. Zbadaj standard IMT-2000 i jego wymagania dla sieci 3G.
  2. Opisz zasadę działania technologii WCDMA opartej na rozpraszaniu widma.
  3. Scharakteryzuj architekturę UMTS z podziałem na UE, UTRAN i Core Network.
  4. Wyjaśnij funkcje RNC w zarządzaniu zasobami radiowymi.
  5. Zbadaj mechanizm kodów OVSF i ich zastosowanie w multipleksowaniu.
  6. Opisz algorytm zarządzania mocą (Power Control) w systemach CDMA.
  7. Porównaj rodzaje handoveru: Hard, Softer i Soft w sieciach 3G.
  8. Zbadaj ewolucję od HSDPA przez HSUPA do HSPA+.
  9. Opisz zastosowanie modulacji 16QAM i 64QAM w HSPA+.
  10. Przeanalizuj wpływ technologii MIMO na pojemność sieci 3G.
Proponowany plan rozdziałów
  1. Wprowadzenie do standardu IMT-2000.
  2. Koncepcja Wideband CDMA (WCDMA).
  3. Architektura sieci UMTS (UE, UTRAN, Core Network).
  4. Rola kontrolera sieci radiowej (RNC).
  5. Mechanizm rozpraszania widma i kody OVSF.
  6. Zarządzanie mocą (Power Control) jako podstawa CDMA.
  7. Rodzaje handoveru w 3G (Hard vs Soft).
  8. Bezpieczeństwo w UMTS – wzajemne uwierzytelnianie.
  9. Wprowadzenie HSDPA – szybki dostęp w dół łącza.
  10. Technologia HSUPA – optymalizacja wysyłania.
  11. Modulacje wyższego rzędu (16QAM, 64QAM) w HSPA+.
  12. Koncept MIMO w standardzie 3G.
  13. Interoperacyjność 3G/2G.
  14. Aplikacje i usługi rozkwitłe w erze 3G (wideo-rozmowy).
  15. Podsumowanie ewolucji UMTS.
Wymagane zestawienia i grafiki
Element Opis
Schemat logiczny Diagram interfejsów Iu, Iub, Iur w sieci UTRAN.
Wykresy Zasada działania CDMA (rozpraszanie i despreading).
Tabele Porównanie wydań 3GPP (Rel 99 do Rel 9), Kategorie terminali HSDPA.
Wnioski

Analiza UMTS potwierdziła przełomową rolę technologii WCDMA i CDMA w przejściu od sieci narrowband do szerokopasmowego dostępu mobilnego, umożliwiając realizację wymagań standardu IMT-2000. Wprowadzenie miękkiego przełączania (soft handover) znacząco poprawiło jakość sygnału i redukcję przerw w transmisji w porównaniu z hard handover charakterystycznym dla 2G. Ewolucja HSPA+ do przepustowości 42 Mbps udowodniła skuteczność strategii stopniowego doskonalenia (enhancements) jako alternatywy dla radykalnych zmian architektonicznych. Technologia MIMO zapoczątkowana w 3G stała się fundamentem dla zaawansowanych technik wielowątkowych w sieciach 4G i 5G.

PRZYKŁADOWA ILUSTRACJA DO ZADANIA

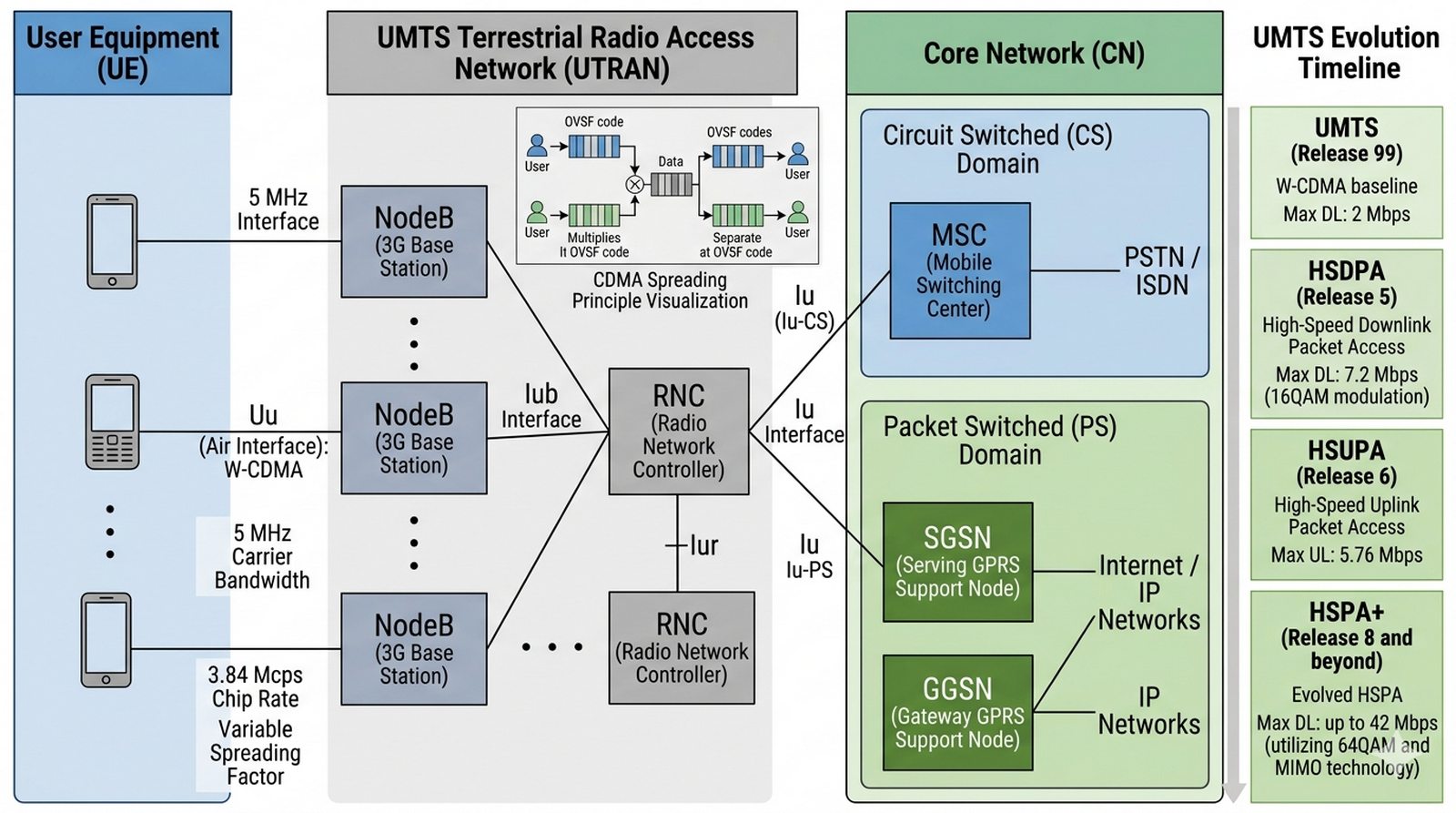

Ilustracja do zadania 02
03
Architektura EPS: Sieć 4G LTE i LTE-Advanced bez tajemnic
Podstawa wykładowa

W3 EPC, LTE, OFDM, agregacja pasma.

Cel i zakres projektu

Analiza systemu LTE jako pierwszej sieci komórkowej w pełni opartej na protokole IP, eliminującej tradycyjną komutację obwodową. Celem projektu jest wyjaśnienie kluczowych technik radiowych OFDM i OFDMA oraz ich przewagi w wykorzystaniu dostępnego widma radiowego. Należy szczegółowo opisać architekturę sieci szkieletowej EPC z funkcjami MME, S-GW i P-GW, podkreślając uproszczenie struktury w porównaniu z poprzednimi generacjami. Projekt obejmuje analizę zaawansowanych mechanizmów LTE-Advanced, takich jak Carrier Aggregation i MIMO wielowymiarowe. Ważnym elementem jest również omówienie usługi VoLTE jako referencyjnego modelu transmisji głosu w sieci pakietowej.

Scenariusz badawczy

Stwórz kompletny przewodnik po architekturze Evolved Packet System (EPS). Skup się na uproszczeniu struktury sieci (brak RNC) oraz na zaawansowanych funkcjach LTE-Advanced, takich jak Carrier Aggregation. Rozpocznij od szczegółowego opisu architektury E-UTRAN, w której stacje bazowe eNodeB przejęły funkcje tradycyjnego kontrolera RNC, eliminując wąskie gardło w postaci scentralizowanego zarządzania zasobami radiowymi. Przedstaw techniki OFDM i OFDMA, które umożliwiają efektywne wykorzystanie dostępnego widma radiowego poprzez podział kanału na wiele podnośnych ortogonalnych. Następnie omów kluczowe elementy sieci szkieletowej EPC, w tym funkcje MME odpowiedzialną za zarządzanie mobilnością, S-GW realizującą przekazywanie danych oraz P-GW pełniącą rolę bramy do zewnętrznych sieci pakietowych. Przedstaw zaawansowane funkcje LTE-Advanced, takie jak agregacja nośnych (Carrier Aggregation) pozwalająca na jednoczesne wykorzystanie wielu pasm częstotliwości oraz technologię MIMO wielowymiarową zwiększającą przepustowość i niezawodność transmisji. Na końcu omów usługę VoLTE jako referencyjny model transmisji głosu w pełni pakietowej sieci czwartej generacji.

Wskazówki do wykonania
  1. Zbadaj genezę LTE i ewolucję od GSM/UMTS do sieci pakietowej.
  2. Opisz architekturę EPC z funkcjami MME, S-GW i P-GW.
  3. Scharakteryzuj sieć E-UTRAN i funkcje eNodeB.
  4. Wyjaśnij technikę OFDM i OFDMA w kontekście LTE.
  5. Zbadaj zalety SC-FDMA w łączu uplink.
  6. Opisz strukturę ramki radiowej LTE (FDD i TDD).
  7. Wyjaśnij mechanizm EPS Bearers i zarządzania sesjami.
  8. Zbadaj procedurę Attach i zarządzanie mobilnością w LTE.
  9. Opisz usługę VoLTE i IMS jako model transmisji głosu.
  10. Przeanalizuj Carrier Aggregation i MIMO w LTE-Advanced.
Proponowany plan rozdziałów
  1. Geneza Long Term Evolution (LTE).
  2. Architektura SAE i komponenty EPC (MME, S-GW, P-GW).
  3. Sieć dostępowa E-UTRAN i eNodeB.
  4. Technika transmisji OFDM i OFDMA.
  5. Zalety SC-FDMA w łączu "w górę".
  6. Struktura ramki radiowej LTE (FDD vs TDD).
  7. Zarządzanie sesjami i EPS Bearers.
  8. Procedura Attach i zarządzanie mobilnością.
  9. VoLTE – obsługa głosu w sieci pakietowej.
  10. Carrier Aggregation w LTE-Advanced.
  11. Technologia MIMO 4x4 i 8x8.
  12. Usługi lokalizacyjne i eMBMS.
  13. Bezpieczeństwo w LTE – warstwy szyfrowania NAS/AS.
  14. Standard LTE-Advanced Pro i wstęp do 5G.
  15. Efektywność widmowa 4G.
Wymagane zestawienia i grafiki
Element Opis
Schemat sieci Pełna topologia EPC z zaznaczeniem płaszczyzny sterowania i danych.
Diagramy Zasada Carrier Aggregation (Intra/Inter band).
Tabele Kategorie UE w LTE (Cat 0 do Cat 21).
PRZYKŁADOWA ILUSTRACJA DO ZADANIA

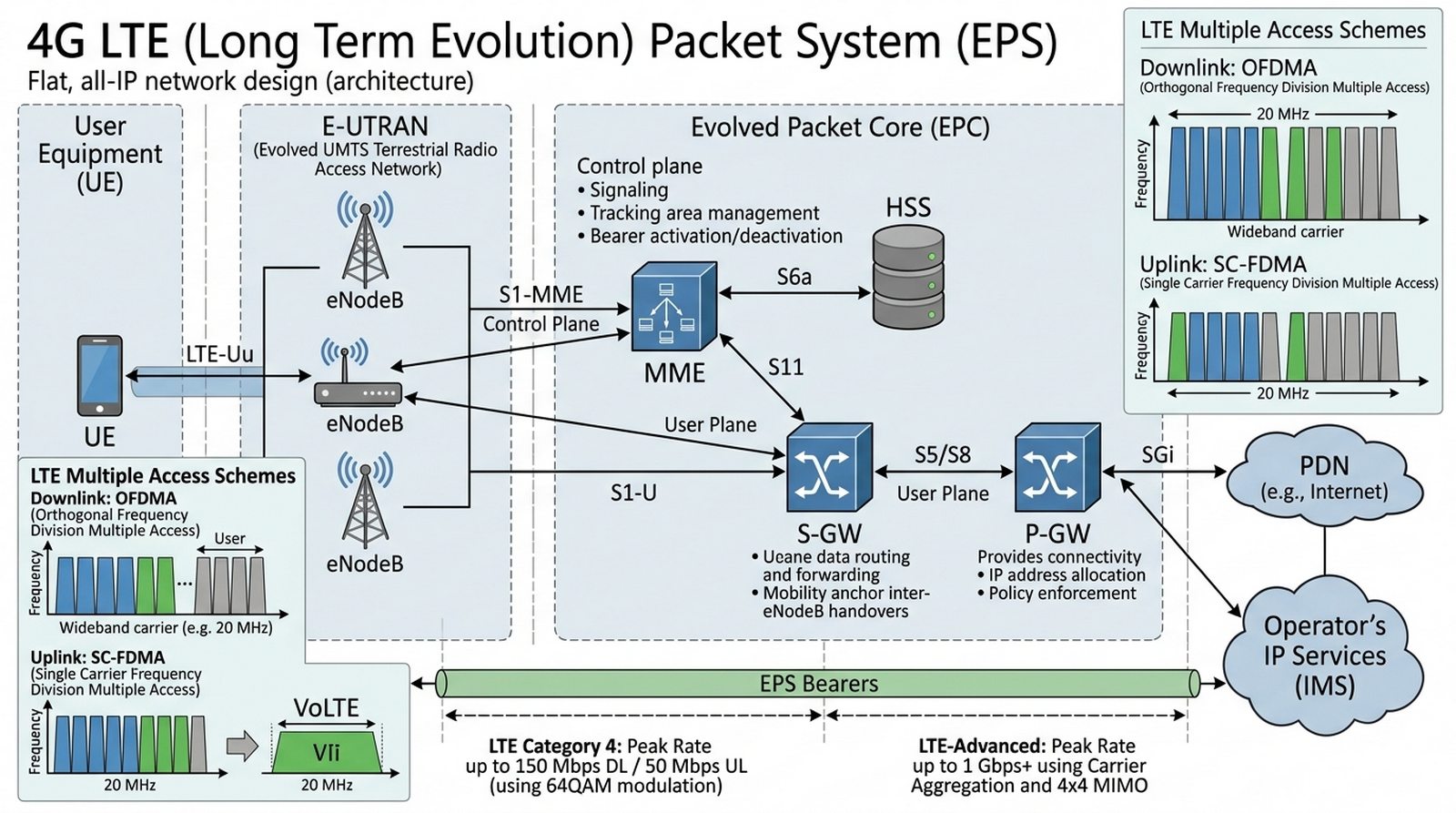

Ilustracja do zadania 03
04
Standard 5G New Radio: Scenariusze eMBB, uRLLC i mMTC
Podstawa wykładowa

W5 Scenariusze 5G, interfejs radiowy NR.

Cel i zakres projektu

Zdefiniowanie i szczegółowa analiza trzech głównych filarów technologii 5G: eMBB, uRLLC i mMTC. Projekt ma wyjaśnić, w jaki sposób jedna technologia radiowa New Radio potrafi sprostać tak sprzecznym wymaganiom użytkowników, od ekstremalnej przepustowości po minimalne opóźnienia i masową liczbę urządzeń IoT. Należy przedstawić architekturę i parametry techniczne pasm częstotliwości FR1 i FR2, w tym pasma milimetrowe mmWave. Istotnym elementem jest omówienie technologii Massive MIMO i Beamforming jako fundamentów zwiększania pojemności i pokrycia sieci 5G. Raport powinien zawierać analizę scenariuszy wdrożeniowych oraz wyzwań energetycznych i infrastrukturalnych operatorów.

Scenariusz badawczy

Opracuj studium wykonalności dla wdrożeń 5G w różnych modelach biznesowych. Opisz technologię New Radio (NR), elastyczność ramki oraz zastosowanie pasm milimetrowych (mmWave). Rozpocznij od analizy trzech głównych filarów technologii 5G: eMBB zapewniającej ekstremalną przepustowość mobilną, uRLLC oferującej ultra-niezawodną komunikację o minimalnych opóźnieniach oraz mMTC umożliwiającej masową komunikację maszynową dla urządzeń IoT. Przedstaw fundamentalną innowację technologii New Radio, która za pomocą jednego standardu radiowego potrafi sprostać tak sprzecznym wymaganiom, wykorzystując elastyczną strukturę slotów i numerologię dostosowywaną do różnych scenariuszy. Szczegółowo omów pasma częstotliwości FR1 (poniżej 6 GHz) i FR2 (pasmo milimetrowe mmWave), wskazując na kompromisy między zasięgiem a przepustowością. Przedstaw technologię Massive MIMO i formowania wiązki (Beamforming) jako fundamenty zwiększania pojemności i pokrycia sieci 5G. Na końcu omów wyzwania energetyczne i infrastrukturalne stojące przed operatorami wdrażającymi sieci piątej generacji.

Wskazówki do wykonania
  1. Zbadaj standardy IMT-2020 i wymagania dla 5G.
  2. Opisz scenariusz eMBB i wymagania przepustowościowe.
  3. Scharakteryzuj scenariusz uRLLC i wymagania opóźnieniowe.
  4. Zbadaj scenariusz mMTC i wymagania dla IoT.
  5. Porównaj pasma FR1 (sub-6GHz) i FR2 (mmWave).
  6. Opisz technologię New Radio i jej elastyczną numerologię.
  7. Zbadaj Massive MIMO i Beamforming w 5G.
  8. Wyjaśnij różnice między SA i NSA trybami pracy.
  9. Zbadaj zastosowania 5G w V2X i telemedycynie.
  10. Przeanalizuj wyzwania energetyczne i infrastrukturalne operatorów.
Proponowany plan rozdziałów
  1. Wizja 5G i standardy IMT-2020.
  2. eMBB – ekstremalna przepustowość mobilna.
  3. uRLLC – ultra-niezawodna komunikacja o niskich opóźnieniach.
  4. mMTC – masowa komunikacja maszynowa (IoT).
  5. Spektrum 5G: Low-band, Mid-band i High-band.
  6. Technologia 5G New Radio (NR) – fundamenty.
  7. Massive MIMO i Beamforming.
  8. Numerologia 5G – elastyczna struktura slotów.
  9. Tryby pracy: Standalone (SA) vs Non-Standalone (NSA).
  10. Przetwarzanie brzegowe jako wsparcie dla uRLLC.
  11. Wpływ 5G na autonomiczny transport (V2X).
  12. Inteligentne fabryki i Smart Grid w oparciu o 5G.
  13. Zdrowie i telemedycyna w scenariuszu uRLLC.
  14. Wyzwania energetyczne stacji bazowych gNodeB.
  15. Podsumowanie wdrożeń komercyjnych 5G.
Wymagane zestawienia i grafiki
Element Opis
Porównanie KPI dla 4G i 5G (prędkość, opóźnienie, gęstość).
Diagramy Zasada formowania wiązki (Beamforming) w 3D.
Tabele Zestawienie pasm FR1 i FR2 z parametrami.
PRZYKŁADOWA ILUSTRACJA DO ZADANIA

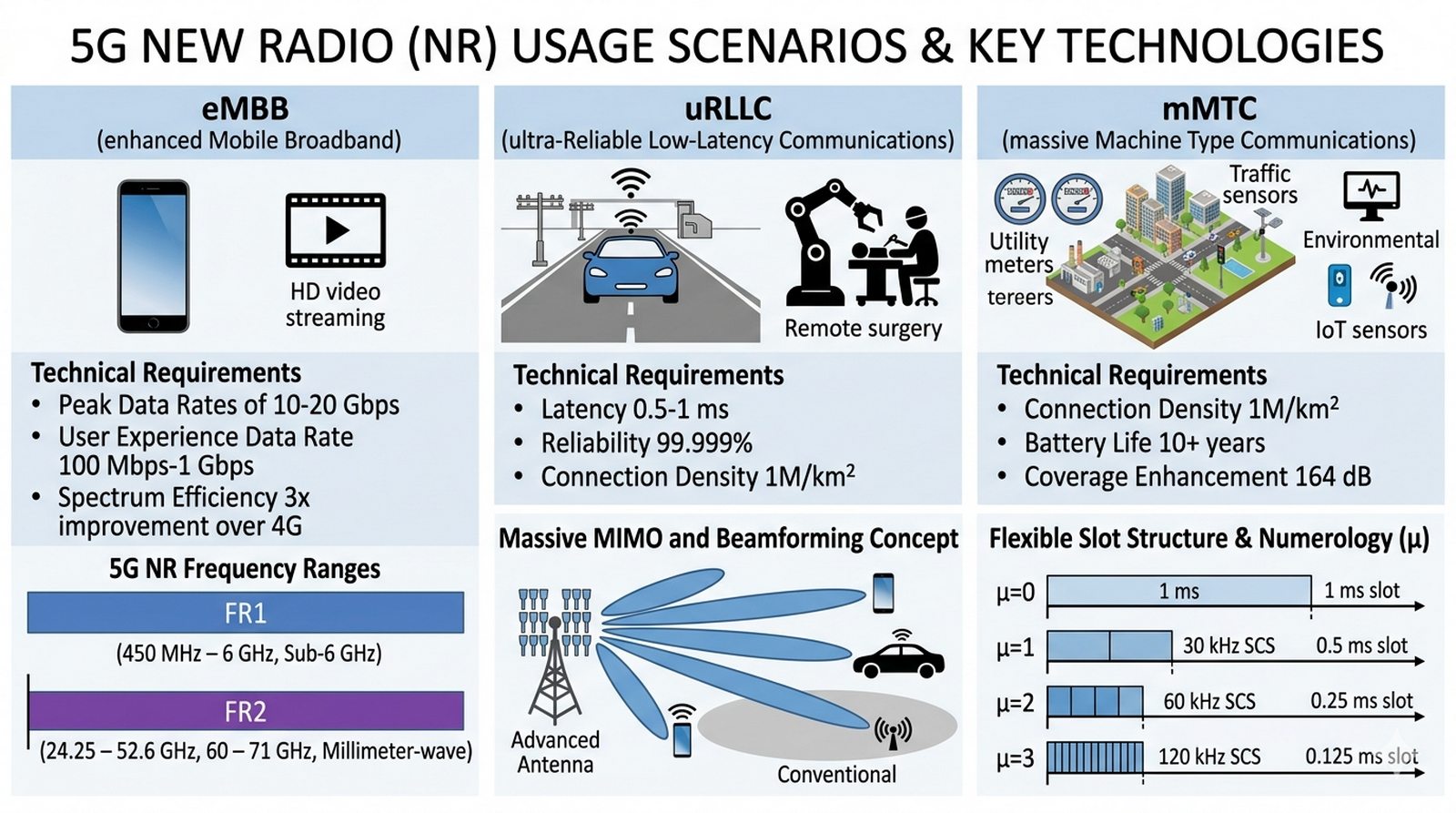

Ilustracja do zadania 04
05
Sieć szkieletowa 5G Core: Architektura SBA i mikrousługi
Podstawa wykładowa

W5 5G Core, Service Based Architecture.

Cel i zakres projektu

Analiza transformacji sieci szkieletowej w kierunku architektury chmurowej i mikrousługowej Service-Based Architecture. Celem projektu jest szczegółowe opisanie przejścia z hierarchicznej architektury EPC do rozproszonego modelu funkcji sieciowych 5GC. Należy omówić rolę każdej funkcji sieciowej (AMF, SMF, UPF, PCF, UDM, NRF, NSSF) w kontekście separacji płaszczyzny sterowania i danych. Projekt wymaga wyjaśnienia zalet podejścia opartego na usługach RESTful z wykorzystaniem protokołu HTTP/2 i formatu JSON w porównaniu z tradycyjnymi protokołami binarnymi. Istotnym elementem jest analiza modelu bezpieczeństwa SEPP oraz perspektyw konteneryzacji i orkiestracji funkcji sieciowych z wykorzystaniem Kubernetes.

Scenariusz badawczy

Wyobraź sobie, że pełnisz rolę architekta sieci u operatora. Opracuj dokumentację techniczną nowej sieci szkieletowej 5GC, wyjaśniając przewagę podejścia opartego na usługach (HTTP/2, JSON) nad tradycyjnymi protokołami binarnymi. Rozpocznij od szczegółowej analizy transformacji z hierarchicznej architektury EPC do rozproszonego modelu funkcji sieciowych opartych na Service-Based Architecture. Przedstaw kluczowe funkcje sieciowe, w tym AMF odpowiedzialną za zarządzanie dostępem i mobilnością, SMF realizującą zarządzanie sesjami komunikacyjnymi oraz UPF pełniącą rolę płaszczyzny użytkownika w routowaniu pakietów. Wyjaśnij zaletę podejścia RESTful wykorzystującego protokół HTTP/2 i format JSON, podkreślając łatwość programowania, interoperacyjność i możliwość skalowania horyzontalnego względem tradycyjnych protokołów binarnych takich jak Diameter czy GTP. Przedstaw rolę funkcji NRF w odkrywaniu i rejestracji usług sieciowych oraz NSSF w dynamicznym wyborze plastra sieciowego. Na końcu omów model bezpieczeństwa SEPP i perspektywy konteneryzacji funkcji sieciowych z wykorzystaniem Kubernetes.

Wskazówki do wykonania
  1. Zbadaj przejście z hierarchicznej architektury EPC do 5GC.
  2. Opisz Service-Based Architecture i jej fundamenty.
  3. Scharakteryzuj separację CUPS płaszczyzny sterowania i danych.
  4. Wyjaśnij funkcje AMF w zarządzaniu dostępem i mobilnością.
  5. Zbadaj rolę SMF w zarządzaniu sesjami komunikacyjnymi.
  6. Opisz UPF jako płaszczyznę użytkownika i routing pakietów.
  7. Zbadaj funkcje NRF w odkrywaniu usług sieciowych.
  8. Wyjaśnij rolę NSSF w wyborze plastra sieci.
  9. Opisz bezpieczeństwo w 5G Core (SEPP).
  10. Zbadaj konteneryzację funkcji sieciowych z Kubernetes.
Proponowany plan rozdziałów
  1. Przejście z EPC do 5G Core (5GC).
  2. Fundamenty Service-Based Architecture (SBA).
  3. Separacja płaszczyzny sterowania i danych (CUPS).
  4. AMF – zarządzanie dostępem i mobilnością.
  5. SMF – zarządzanie sesjami komunikacyjnymi.
  6. UPF – płaszczyzna użytkownika i routing pakietów.
  7. PCF – reguły i polityki w sieci.
  8. UDM – zunifikowane zarządzanie danymi.
  9. NRF – repozytorium i odkrywanie funkcji sieciowych.
  10. NSSF – wybór plastra sieci.
  11. Interfejsy oparte na API i protokole HTTP/2.
  12. Model bezpieczeństwa w 5G Core (SEPP).
  13. Wirtualizacja i konteneryzacja 5GC (Cloud-Native).
  14. Migracja użytkowników z 4G do 5GC.
  15. Perspektywy rozwoju sieci szkieletowej.
Wymagane zestawienia i grafiki
Rodzaj elementu Opis
Schemat logiczny Diagram SBA pokazujący komunikację funkcji przez magistralę usług.
Tabele Lista wszystkich funkcji NF z ich odpowiednikami w 4G.
Diagram sekwencji Przepływ komunikatów przy nawiązywaniu sesji PDU.
Wnioski

Transformacja z hierarchicznej architektury EPC do rozproszonego modelu Service-Based Architecture potwierdziła zasadność podejścia chmurowego w telekomunikacji, umożliwiając niezrównaną skalowalność i elastyczność wdrażania usług. Separacja funkcji sieciowych (AMF, SMF, UPF) i wykorzystanie protokołu HTTP/2 z JSON znacząco uprościły programowanie i interoperacyjność względem tradycyjnych protokołów binarnych. Funkcja NRF jako repozytorium usług okazała się kluczowym elementem dynamicznego odkrywania i rejestracji funkcji w rozproszonej architekturze. Konteneryzacja z Kubernetes otwiera perspektywę natywnych funkcji chmurowych (CNF), które oferują lepszą wydajność i skalowalność niż tradycyjne VNF.

PRZYKŁADOWA ILUSTRACJA DO ZADANIA

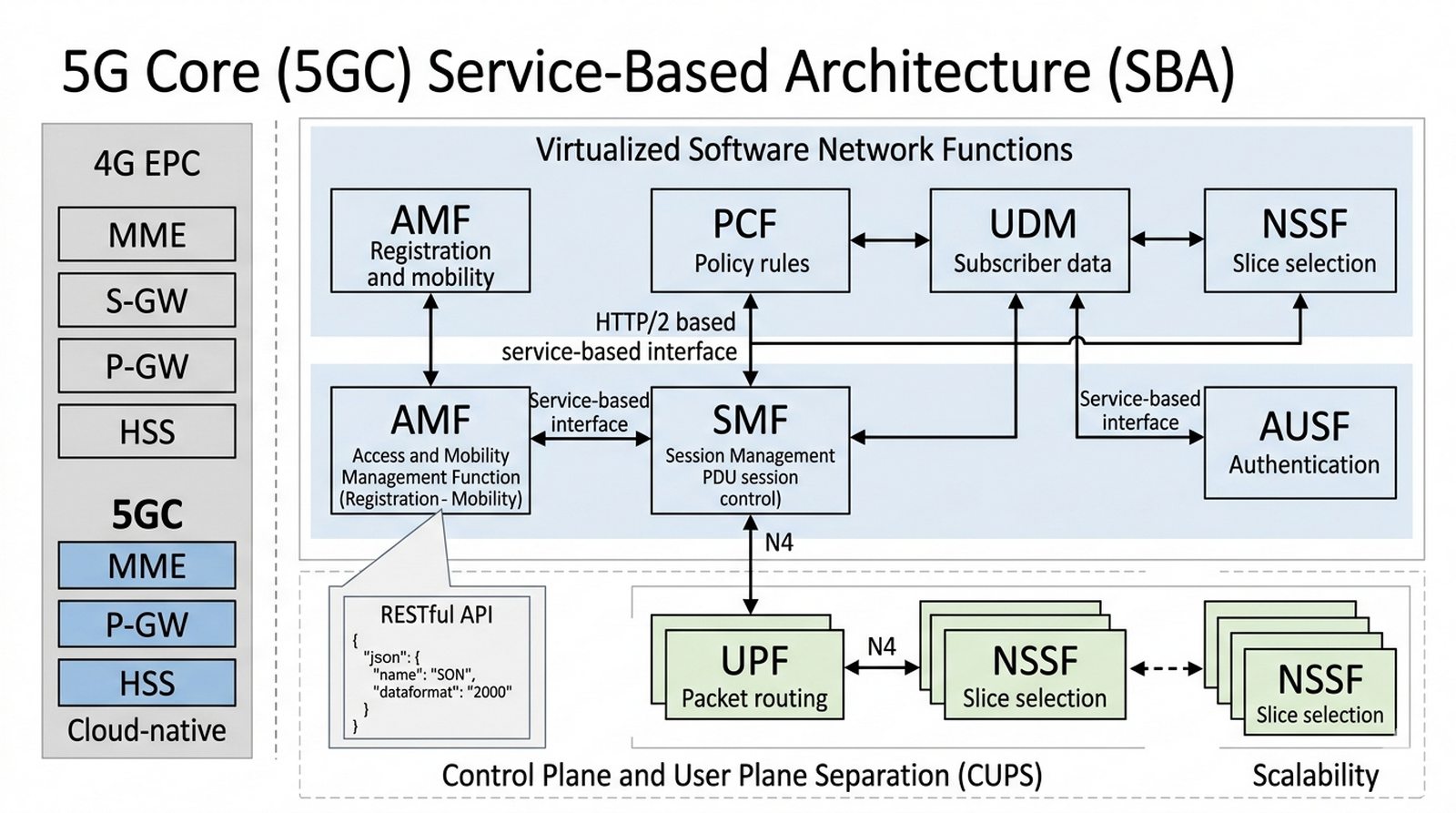

Ilustracja do zadania 05
06
Wirtualizacja NFV i sieci SDN w nowoczesnej telekomunikacji
Podstawa wykładowa

W5 Wirtualizacja, NFV, SDN, Orkiestracja.

Cel i zakres projektu

Analiza wpływu paradygmatów IT, takich jak wirtualizacja i chmura obliczeniowa, na współczesne telekomunikacje mobilne. Celem projektu jest opisanie technologii NFV i SDN jako fundamentów elastyczności i programowalności sieci 5G. Należy wyjaśnić transformację podejścia sprzętowego na programowe, w tym standard ETSI NFV z hipernadzorcami i konteneryzacją funkcji sieciowych. Projekt obejmuje porównanie wirtualnych funkcji sieciowych VNF z natywnymi funkcjami chmurowymi CNF oraz analizę korzyści kosztowych modelu Cloud-Native. Ważnym elementem jest omówienie roli orkiestratora MANO w zarządzaniu cyklem życia usług i dynamicznym skalowaniu zasobów sieciowych.

Scenariusz badawczy

Opracuj raport dotyczący transformacji "hardware to software" u operatorów mobilnych. Wyjaśnij, jak standard ETSI NFV zmienia sposób wdrażania usług i jak SDN pozwala na dynamiczne sterowanie przepływem danych bez ingerencji w fizyczne przełączniki. Rozpocznij od szczegółowej analizy koncepcji SDN, w której płaszczyzna sterowania (control plane) została oddzielona od płaszczyzny danych (data plane), umożliwiając centralizowane programowanie zachowania sieci. Przedstaw protokół OpenFlow jako historycznie pierwszy standard umożliwiający komunikację między kontrolerem a przełącznikiem. Następnie omów technologię NFV i jej fundamenty zgodne ze standardem ETSI, w tym rolę hipernadzorców (hypervisors) w tworzeniu wirtualnych maszyn oraz konteneryzację funkcji sieciowych. Szczegółowo opisz architekturę referencyjną NFV składającą się z zasobów infrastrukturalnych (NFVI), wirtualnych funkcji sieciowych (VNF) i orkiestratora MANO zarządzającego cyklem życia usług. Przedstaw porównanie wirtualnych funkcji sieciowych (VNF) z natywnymi funkcjami chmurowymi (CNF), wskazując na różnice w wydajności, skalowalności i elastyczności. Na końcu omów korzyści kosztowe modelu Cloud-Native w kontekście redukcji CAPEX i OPEX u operatorów telekomunikacyjnych.

Wskazówki do wykonania
  1. Opisz koncepcję SDN i oddzielenie płaszczyzny sterowania od danych.
  2. Scharakteryzuj architekturę SDN z trzema płaszczyznami.
  3. Zbadaj protokół OpenFlow i jego znaczenie historyczne.
  4. Opisz wprowadzenie do NFV i standard ETSI.
  5. Scharakteryzuj architekturę referencyjną NFV (NFVI, VNF, MANO).
  6. Zbadaj zasoby NFVI (procesory, pamięć, sieć).
  7. Porównaj VNF z funkcjami chmurowymi CNF.
  8. Wyjaśnij rolę orkiestratora MANO w cyklu życia usług.
  9. Zbadaj korzyści NFV: skalowalność i elastyczność.
  10. Przeanalizuj wyzwania wydajnościowe wirtualizacji (opóźnienia, Jitter).
Proponowany plan rozdziałów
  1. Koncepcja sieci definiowanych programowo (SDN).
  2. Architektura SDN – płaszczyzna aplikacji, sterowania i danych.
  3. Protokół OpenFlow i jego znaczenie historyczne.
  4. Wprowadzenie do NFV (Network Functions Virtualization).
  5. Architektura referencyjna ETSI NFV.
  6. Zasoby NFVI (Infrastructure) – procesory, pamięć, sieć.
  7. Wirtualne funkcje sieciowe (VNF) vs funkcje chmurowe (CNF).
  8. Rola orkiestracji (MANO) w cyklu życia usług.
  9. Korzyści z wdrożenia NFV: skalowalność i elastyczność.
  10. Wyzwania wydajnościowe: opóźnienia i Jitter w wirtualizacji.
  11. Ujednolicona płaszczyzna sterowania w sieciach 5G.
  12. Case study: wirtualizacja sieci szkieletowej (vEPC/v5GC).
  13. Rola hipernadzorców (Hypervisors) i kontenerów (Kubernetes).
  14. Analiza kosztowa: CAPEX vs OPEX w modelu wirtualnym.
  15. Podsumowanie trendu Cloud-Native w telekomie.
Wymagane zestawienia i grafiki
Rodzaj elementu Opis
Schemat (min. 4) Architektura ETSI NFV, Model SDN, Porównanie VM vs Container, Proces orkiestracji.
Tabele (min. 3) Zestawienie VNF vs hardware appliance, Parametry wydajnościowe hipernadzorców.
Wskazówki ilustracyjne Diagramy pokazujące izolację warstw w NFV.
Wnioski

Technologie NFV i SDN potwierdziły swoją rewolucyjną rolę w transformacji telekomunikacji z modelu sprzętowego na programowy, umożliwiając operatorom dramatyczne obniżenie CAPEX i OPEX. Architektura ETSI NFV z orkiestratorem MANO dostarczyła solidnych fundamentów do zarządzania cyklem życia wirtualnych funkcji sieciowych. Konteneryzacja z wykorzystaniem Kubernetes okazała się naturalnym ewolucyjnym krokiem względem wirtualnych maszyn, oferując lepszą wydajność i szybsze wdrażanie. Współistnienie VNF i CNF będzie charakterystyczne dla sieci 5G, przy czym natywne funkcje chmurowe stopniowo zastępować będą wirtualne.

PRZYKŁADOWA ILUSTRACJA DO ZADANIA

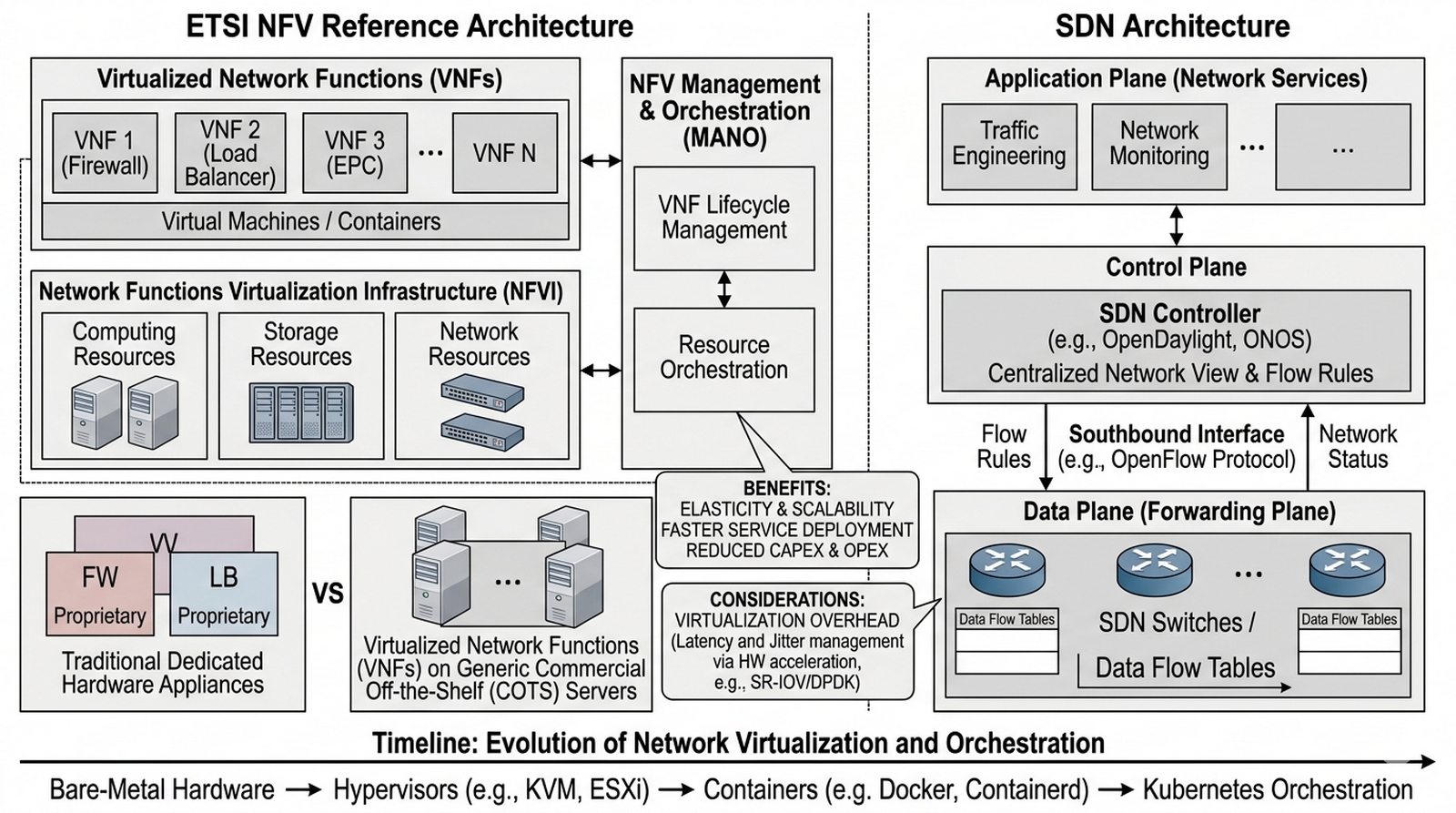

Ilustracja do zadania 06
07
Network Slicing: Logiczna segmentacja sieci w erze 5G
Podstawa wykładowa

W5 Network Slicing, izolacja plastrów, 5G NR.

Cel i zakres projektu

Szczegółowa analiza technologii plastrowania sieci (Network Slicing) jako innowacyjnego mechanizmu tworzenia wielu wirtualnych sieci na jednej infrastrukturze fizycznej. Celem projektu jest opisanie koncepcji End-to-End Slice obejmującej wszystkie warstwy: dostęp radiowy RAN, sieć transportową i sieć szkieletową Core. Należy omówić mechanizmy izolacji zasobów między plastrami, identyfikatory S-NSSAI oraz rolę funkcji NSSF w dynamicznym wyborze plastra dla użytkownika. Projekt wymaga analizy scenariuszy biznesowych, takich jak dedykowany plaster dla służb ratunkowych, graczy czy przemysłu. Ważnym elementem jest ocena modeli SLA i perspektyw biznesowych Network as a Service.

Scenariusz badawczy

Przygotuj projekt koncepcyjny dla operatora, który chce oferować dedykowane plastry sieciowe dla: służb ratunkowych (bezpieczeństwo), graczy (niskie opóźnienia) oraz przemysłu (IoT). Opisz, jak zapewnić izolację QoS na każdym odcinku sieci. Rozpocznij od szczegółowej analizy koncepcji Network Slicing, opisując plastry sieciowe End-to-End obejmujące wszystkie warstwy: dostęp radiowy RAN, sieć transportową i sieć szkieletową Core. Przedstaw identyfikatory plastrów S-NSSAI oraz typy usług plastrowych SST zdefiniowane przez 3GPP. Szczegółowo omów mechanizmy izolacji zasobów między plastrami, w tym izolację w warstwie RAN zapewniającą priorytetowy dostęp do zasobów radiowych, izolację w sieci transportowej gwarantującą odpowiednią przepustowość i opóźnienia oraz izolację w sieci szkieletowej 5GC zapewniającą bezpieczeństwo i oddzielenie danych. Przedstaw rolę funkcji NSSF w dynamicznym wyborze plastra dla użytkownika podczas procesu rejestracji. Na końcu omów modele biznesowe Network as a Service (NaaS) i perspektywy oferowania plastrów jako usług dla zewnętrznych klientów.

Wskazówki do wykonania
  1. Zbadaj definicję i genezę Network Slicing.
  2. Opisz koncepcję plastra sieciowego End-to-End.
  3. Scharakteryzuj identyfikatory S-NSSAI i typy SST.
  4. Zbadaj izolację w sieci dostępu radiowego (RAN Slicing).
  5. Opisz plastrowanie w sieci transportowej.
  6. Wyjaśnij realizację Slicingu w 5GC.
  7. Zbadaj rolę NSSF w wyborze plastra.
  8. Opisz orkiestrację i zarządzanie cyklem życia plastra.
  9. Zbadaj SLA dla poszczególnych plastrów.
  10. Przeanalizuj model biznesowy NaaS.
Proponowany plan rozdziałów
  1. Definicja i geneza Network Slicing.
  2. Koncepcja plastra sieciowego (Network Slice) End-to-End.
  3. Identyfikacja plastrów: S-NSSAI i SST (Slice/Service Type).
  4. Izolacja w sieci dostępu radiowego (RAN Slicing).
  5. Plastrowanie w sieci transportowej (Front-haul/Back-haul).
  6. Realizacja Slicingu w sieci szkieletowej 5GC.
  7. Rola funkcji NSSF (Network Slice Selection Function).
  8. Orkiestracja i zarządzanie cyklem życia plastra.
  9. Zapewnienie SLA (Service Level Agreement) dla poszczególnych plastrów.
  10. Bezpieczeństwo i izolacja zasobów – wyzwania i ryzyka.
  11. Model biznesowy: Network as a Service (NaaS).
  12. Scenariusz uRLLC jako dedykowany plaster wysokiej niezawodności.
  13. Plastrowanie w zastosowaniach Critical IoT.
  14. Dynamiczne vs statyczne przydzielanie zasobów.
  15. Przyszłość personalizacji usług sieciowych.
Wymagane zestawienia i grafiki
Element Opis
Schemat logiczny Warstwowy model Network Slicing (RAN, Transport, Core).
Tabele Wartości standardowe SST zdefiniowane przez 3GPP.
Diagramy sekwencji Procedura wyboru plastra podczas dołączania terminala (Attach).
Wnioski

Network Slicing jako innowacja 5G potwierdził zasadność tworzenia wielu wirtualnych sieci na jednej infrastrukturze fizycznej, umożliwiając operatorom oferowanie dedykowanych plasterów dla różnych scenariuszy biznesowych. Identyfikatory S-NSSAI i typy SST zapewniają standaryzowaną semantykę plastrów, co jest kluczowe dla interoperacyjności między vendorami. Izolacja zasobów na wszystkich warstwach (RAN, Transport, Core) okazała się fundamentalna dla gwarantowania SLA i bezpieczeństwa danych w współdzielonej infrastrukturze. Model biznesowy Network as a Service (NaaS) otwiera nowe źródła przychodów dla operatorów poprzez oferowanie plastrów jako usług.

PRZYKŁADOWA ILUSTRACJA DO ZADANIA

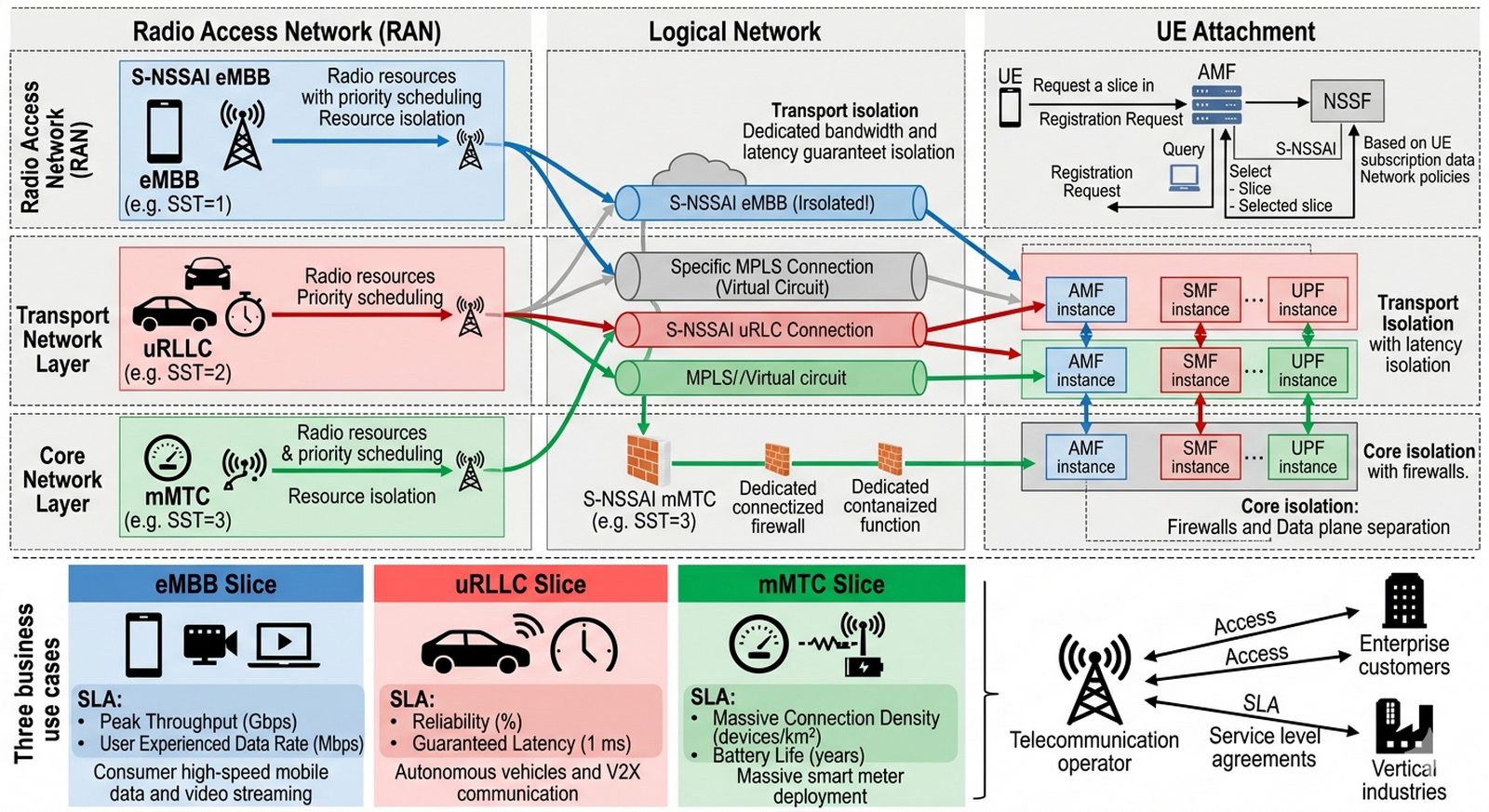

Ilustracja do zadania 07
08
MEC (Multi-access Edge Computing): Przetwarzanie na brzegu
Podstawa wykładowa

W5 MEC, przetwarzanie brzegowe, opóźnienia, 5G.

Cel i zakres projektu

Analiza technologii Multi-access Edge Computing jako innowacyjnego modelu przenoszącego inteligentne przetwarzanie danych na skraj sieci, blisko użytkownika końcowego. Celem projektu jest szczegółowe omówienie architektury MEC według standardu ETSI oraz jej kluczowej roli w redukcji opóźnień i odciążeniu sieci szkieletowej. Należy przedstawić mechanizmy Local Breakout umożliwiające bezpośredni routing ruchu do aplikacji brzegowych bez konieczności przechodzenia przez centralne serwery. Projekt obejmuje analizę integracji MEC z funkcją UPF w sieci 5G oraz mechanizmy Traffic Steering oparte na DNS. Ważnym elementem jest ocena przypadków użycia w telemedycynie, grach w chmurze i komunikacji V2X.

Scenariusz badawczy

Opracuj studium techniczne na temat lokowania serwerów obliczeniowych w pobliżu stacji bazowych (Edge). Wyjaśnij mechanizm Local Breakout oraz izolację aplikacji różnych dostawców na wspólnej platformie MEC. Rozpocznij od szczegółowej analizy architektury MEC zgodnej ze standardem ETSI, identyfikując komponenty platformy obliczeniowej działającej na brzegu sieci i interfejsy API umożliwiające sterowanie ruchem. Przedstaw koncepcję Local Breakout, która umożliwia bezpośredni routing ruchu danych do aplikacji brzegowych bez konieczności przechodzenia przez centralne serwery sieci szkieletowej, co pozwala na znaczącą redukcję opóźnień. Szczegółowo omów integrację MEC z funkcją UPF w sieci 5G, wskazując na mechanizmy Traffic Steering oparte na DNS umożliwiające inteligentne kierowanie ruchu do najbliższego hosta MEC. Przedstaw przypadki użycia, takie jak telemedycyna wymagająca minimalnych opóźnień, gry w chmurze (Cloud Gaming) oraz komunikacja V2X w połączonej motoryzacji. Na końcu omów bezpieczeństwo danych przetwarzanych na brzegu sieci oraz korzyści wynikające z odciążenia sieci szkieletowej.

Wskazówki do wykonania
  1. Zbadaj koncepcję Edge Computing i obliczeń brzegowych.
  2. Opisz standard ETSI MEC i architekturę.
  3. Zbadaj integrację MEC z sieciami 4G LTE i 5G.
  4. Wyjaśnij rolę UPF w sterowaniu ruchem do brzegu.
  5. Opisz mechanizm Traffic Steering oparty na DNS.
  6. Zbadaj zarządzanie aplikacjami MEC (App Lifecycle).
  7. Przeanalizuj wyzwania lokalizacji serwerów Edge.
  8. Zbadaj bezpieczeństwo danych na brzegu sieci.
  9. Opisz zastosowania MEC w telemedycynie i grach.
  10. Zbadaj MEC w komunikacji V2X i AR/VR.
Proponowany plan rozdziałów
  1. Wstęp do obliczeń brzegowych (Edge Computing).
  2. Standard ETSI MEC – architektura i interfejsy.
  3. Integracja MEC z siecią 4G LTE i 5G.
  4. Rola funkcji UPF w sterowaniu ruchem do brzegu sieci.
  5. Mechanizm sterowania ruchem (Traffic Steering) i DNS.
  6. Zarządzanie aplikacjami MEC (App Lifecycle Management).
  7. Wyzwania fizycznej lokalizacji serwerów Edge.
  8. Bezpieczeństwo danych na brzegu sieci.
  9. MEC w usługach Video Analytics i rozpoznawania twarzy.
  10. Gry w chmurze (Cloud Gaming) i rola MEC w redukcji laga.
  11. MEC w połączonej motoryzacji (V2X).
  12. Zastosowania AR/VR wspierane przez Edge Computing.
  13. Współpraca MEC z chmurą publiczną (Hybrid Cloud).
  14. Optymalizacja pasma w sieci szkieletowej dzięki MEC.
  15. Podsumowanie korzyści dla użytkownika końcowego.
Wymagane zestawienia i grafiki
Element Opis
Schemat (min. 4) Lokalizacja hostów MEC w sieci, Architektura ETSI MEC, Flow danych Local Breakout.
Tabele (min. 3) Porównanie opóźnień: Cloud vs MEC, Zestawienie API oferowanych przez MEC.
Wskazówki ilustracyjne Diagramy pokazujące odciążenie sieci szkieletowej.
Wnioski

Multi-access Edge Computing potwierdził fundamentalne znaczenie przetwarzania brzegowego dla spełnienia wymagań ultra-niskich opóźnień w scenariuszach uRLLC. Mechanizm Local Breakout okazał się kluczowy dla redukcji opóźnień poprzez eliminację konieczności przechodzenia ruchu przez centralne serwery sieci szkieletowej. Integracja MEC z funkcją UPF w architekturze 5G Core wskazuje na naturalną synergię między przetwarzaniem brzegowym a siecią nowej generacji. Zastosowania w telemedycynie, grach w chmurze i V2X potwierdzają, że Edge Computing jest niezbędny dla realizacji wizji 5G.

PRZYKŁADOWA ILUSTRACJA DO ZADANIA

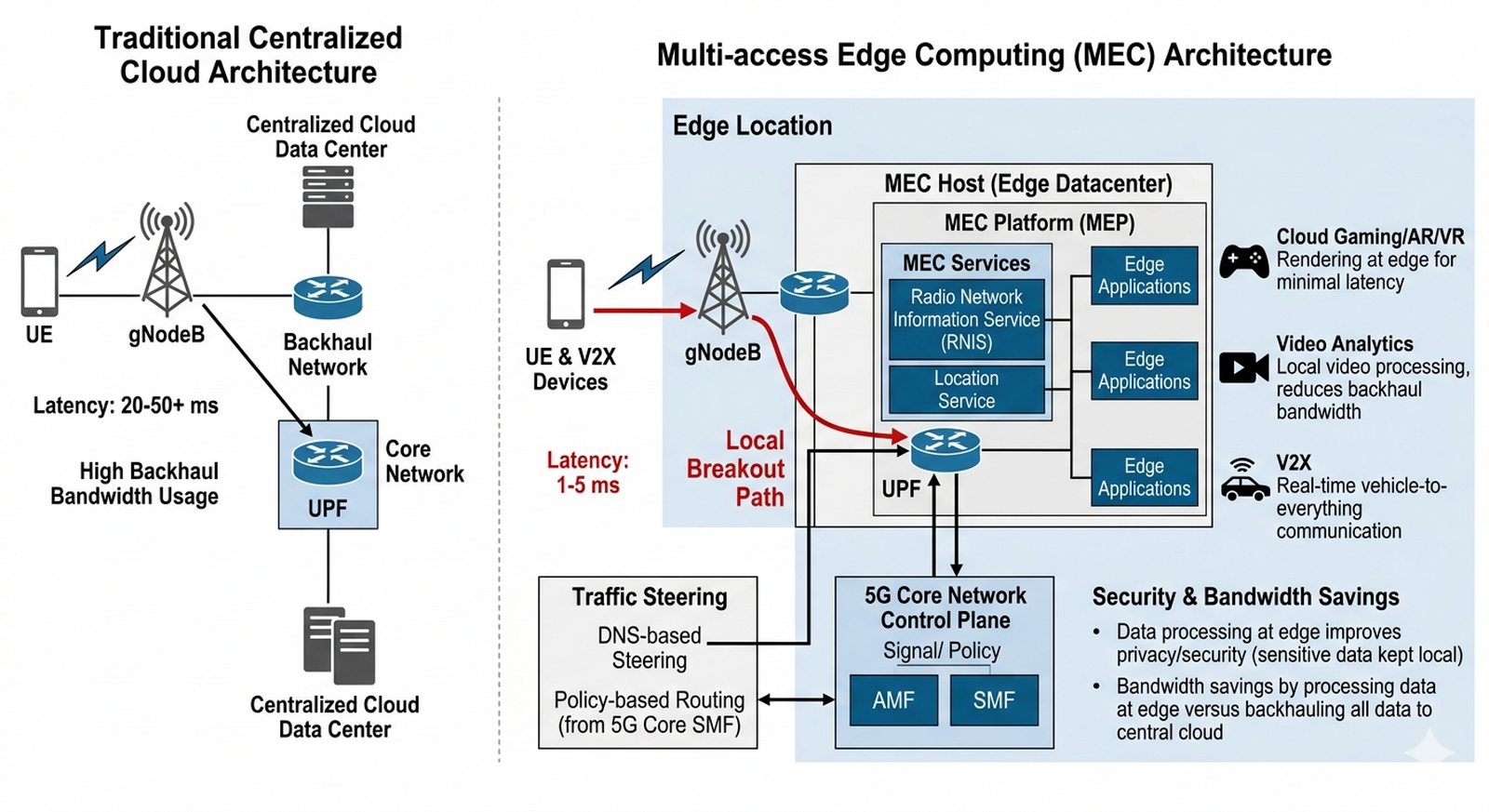

Ilustracja do zadania 08
09
Systemy satelitarne i sieci pozaziemskie (NTN) w 5G/6G
Podstawa wykładowa

W6 NTN, Satelity GEO/LEO, globalne pokrycie.

Cel i zakres projektu

Badanie integracji systemów satelitarnych z naziemną infrastrukturą telekomunikacyjną w kontekście sieci 5G i przyszłych systemów 6G. Celem projektu jest szczegółowe opisanie koncepcji Non-Terrestrial Networks standaryzowanej przez 3GPP, umożliwiającej globalne pokrycie sieciowe. Należy przedstawić klasyfikację orbit satelitarnych GEO, MEO i LEO oraz porównać trajektorie pod kątem opóźnień, budżetu mocy łącza i charakterystyk konstelacji. Projekt wymaga omówienia mechanizmów zarządzania handoverem między satelitami a stacjami naziemnymi oraz zjawiska Dopplera w komunikacji z satelitami poruszającymi się. Istotnym elementem jest analiza scenariuszy użycia NTN w miejscach pozbawionych zasięgu naziemnego i perspektyw bezpośredniej komunikacji smartfonów z konstelacjami satelitarnymi.

Scenariusz badawczy

Opracuj raport na temat "Internetu z nieba". Porównaj trajektorie satelitów (GEO, MEO, LEO) pod kątem opóźnień i opisz, jak smartfony 5G będą mogły bezpośrednio łączyć się z konstelacjami satelitarnymi w miejscach bez zasięgu naziemnego. Rozpocznij od szczegółowej analizy klasyfikacji orbit satelitarnych, porównując satelity geostacjonarne GEO, średnioorbitowe MEO i niskoorbitowe LEO pod kątem wysokości, okresu obiegu i opóźnień sygnału. Przedstaw charakterystyki konstelacji niskoorbitalnych, takich jak Starlink czy OneWeb, wskazując na tysiące satelitów zapewniających globalne pokrycie. Omów modele transmisji satelitarnej: transparentny (przekaźnik pasywny) i regeneratywny (przekaźnik aktywny z przetwarzaniem na pokładzie). Szczegółowo wyjaśnij zjawisko Dopplera w komunikacji z satelitami poruszającymi się z dużą prędkością kątową oraz mechanizmy kompensacji tego efektu. Przedstaw integrację NTN z siecią szkieletową 5GC zgodnie ze specyfikacjami 3GPP. Na końcu omów perspektywy bezpośredniej komunikacji smartfonów z konstelacjami satelitarnymi i eliminacji "białych plam" w globalnym pokryciu sieciowym.

Wskazówki do wykonania
  1. Zbadaj historię telekomunikacji satelitarnej.
  2. Opisz klasyfikację orbit satelitarnych (GEO, MEO, LEO).
  3. Scharakteryzuj konstelacje niskoorbitalne (LEO).
  4. Zbadaj architekturę systemu NTN.
  5. Porównaj model transparentny i regeneratywny przekaźnika.
  6. Opisz wpływ odległości na opóźnienia i budżet mocy.
  7. Zbadaj zjawisko Dopplera i mechanizmy kompensacji.
  8. Opisz integrację NTN z 5GC według 3GPP.
  9. Zbadaj zarządzanie handoverem satelita-stacja.
  10. Przeanalizuj perspektywy 6G i integrację kosmos-ziemia.
Proponowany plan rozdziałów
  1. Historia telekomunikacji satelitarnej.
  2. Klasyfikacja orbit satelitarnych (GEO, MEO, LEO).
  3. Charakterystyka konstelacji niskoorbitalnych (LEO).
  4. Architektura systemu NTN (Non-Terrestrial Networks).
  5. Transparentny vs Regeneratywny model przekaźnika satelitarnego.
  6. Wpływ odległości na opóźnienia i budżet mocy łącza.
  7. Zjawisko Dopplera w komunikacji z satelitami poruszającymi się.
  8. Integracja NTN z siecią szkieletową 5GC.
  9. Zarządzanie handoverem między satelitami a stacjami naziemnymi.
  10. Globalne pokrycie i eliminacja "białych plam".
  11. Satelitarne IoT (mMTC) w monitorowaniu oceanów i pustyń.
  12. Bezpieczeństwo i suwerenność danych w kosmosie.
  13. Satelity jako zapasowe łącze Backhaul dla stacji gNodeB.
  14. Perspektywy 6G – ścisła integracja kosmos-ziemia-morze.
  15. Analiza ekonomiczna łączy satelitarnych.
Wymagane zestawienia i grafiki
Rodzaj elementu Opis
Schemat (min. 4) Topologia NTN, Geometria orbit, Model stacji gNodeB na orbicie, Link budget.
Tabele (min. 3) Porównanie wysokości i opóźnień orbit, Zestawienie pasm (Ka, Ku, L, S).
Wskazówki ilustracyjne Mapy pokazujące pokrycie globalne konstelacji Starlink czy OneWeb.
Wnioski

Integracja systemów satelitarnych Non-Terrestrial Networks z naziemnymi sieciami 5G potwierdziła możliwość globalnego pokrycia sieciowego, eliminującego "białe plamy" w obszarach pozbawionych infrastruktury naziemnej. Konstelacje niskoorbitowe LEO oferują akceptowalne opóźnienia rzędu 20-40 ms, jednak wymagają zaawansowanych mechanizmów zarządzania handoverem i kompensacji efektu Dopplera. Standaryzacja NTN przez 3GPP zapewnia interoperacyjność między systemami satelitarnymi a sieciami naziemnymi 5G Core. Perspektywy bezpośredniej komunikacji smartfonów z konstelacjami satelitarnymi wskazują na rewolucyjny kierunek rozwoju łączności w miejscach bez zasięgu.

PRZYKŁADOWA ILUSTRACJA DO ZADANIA
Ilustracja do zadania 09
10
Standardy IEEE 802.11: Od WiFi 4 do przyszłości WiFi 7
Podstawa wykładowa

W1 W2 WLAN, 802.11ax/be, pasma 2.4/5/6 GHz.

Cel i zakres projektu

Kompleksowa analiza ewolucji standardów sieci bezprzewodowych WLAN od IEEE 802.11n (WiFi 4) przez 802.11ac (WiFi 5) i 802.11ax (WiFi 6) po najnowszy standard 802.11be (WiFi 7). Celem projektu jest wyjaśnienie kluczowych technologicznych przeskoków umożliwiających ciągły wzrost przepustowości i efektywności sieci WiFi. Należy przedstawić techniki OFDMA, MU-MIMO oraz nowe pasmo 6 GHz udostępnione przez WiFi 6E jako fundamentalne innowacje. Projekt wymaga szczegółowej analizy innowacji WiFi 7, w tym Multi-Link Operation, modulacji 4096-QAM i szerokości kanału 320 MHz. Istotnym elementem jest ocena scenariuszy wdrożeniowych i porównanie bezpieczeństwa WPA2/WPA3.

Scenariusz badawczy

Przygotuj monografię opisującą techniki zwiększania efektywności w WiFi. Skup się na OFDMA, MU-MIMO oraz nowym pasmie 6 GHz (WiFi 6E). Wyjaśnij, jakie innowacje przynosi WiFi 7 w zakresie opóźnień i szerokości kanału (320 MHz). Rozpocznij od szczegółowej analizy ewolucji standardów sieci bezprzewodowych WLAN, wskazując na kluczowe przeskoki technologiczne umożliwiające ciągły wzrost przepustowości. Przedstaw technikę OFDMA, która zrywa z tradycyjnym modelem "jeden na raz" (CSMA/CA), dzieląc kanał na wiele mniejszych podnośnych i umożliwiając jednoczesną komunikację z wieloma urządzeniami. Omów technologię MU-MIMO (Multi-User MIMO), która wprowadza wielowątkową transmisję zarówno w kierunku downlink, jak i uplink. Szczegółowo opisz WiFi 6E jako rewolucyjne otwarcie pasma 6 GHz dla sieci WiFi, zapewniające dostęp do szerokich kanałów bez zakłóceń od urządzeń działających w starszych pasmach. Na końcu przedstaw innowacje WiFi 7, w tym Multi-Link Operation (MLO) pozwalające na jednoczesną pracę na wielu pasmach, modulację 4096-QAM zwiększającą gęstość kodowania oraz szerokość kanału 320 MHz zapewniającą ekstremalne przepustowości.

Wskazówki do wykonania
  1. Zbadaj fizykę fal radiowych i pasma ISM.
  2. Opisz standard 802.11n (WiFi 4) i wprowadzenie MIMO.
  3. Scharakteryzuj standard 802.11ac (WiFi 5).
  4. Zbadaj standard 802.11ax (WiFi 6) i efektywność.
  5. Opisz technikę OFDMA i koniec CSMA/CA.
  6. Zbadaj MU-MIMO w kierunku downlink i uplink.
  7. Opisz Target Wake Time (TWT) dla IoT.
  8. Zbadaj WiFi 6E i pasmo 6 GHz.
  9. Opisz innowacje WiFi 7 (MLO, 4096-QAM, 320 MHz).
  10. Porównaj bezpieczeństwo WPA2 vs WPA3.
Proponowany plan rozdziałów
  1. Fizyka fal radiowych i pasma ISM.
  2. Standard 802.11n (WiFi 4) – wprowadzenie MIMO.
  3. Standard 802.11ac (WiFi 5) – dominacja pasma 5 GHz.
  4. Standard 802.11ax (WiFi 6) – efektywność w gęstych sieciach.
  5. Technika OFDMA – koniec ery "one at a time".
  6. MU-MIMO w kierunku "góra" i "dół".
  7. Target Wake Time (TWT) – oszczędność baterii w IoT.
  8. WiFi 6E – otwarcie pasma 6 GHz.
  9. Standard 802.11be (WiFi 7) – ekstremalna przepustowość (EHT).
  10. Multi-Link Operation (MLO) w WiFi 7.
  11. Modulacja 4096-QAM – granice możliwości.
  12. Szerokość kanału 320 MHz i jej skutki.
  13. Bezpieczeństwo WLAN – WPA2 vs WPA3.
  14. Koegzystencja WiFi i 5G (Public/Private networks).
  15. Projektowanie sieci WiFi 6/7 w dużych obiektach.
Wymagane zestawienia i grafiki
Rodzaj elementu Opis
Schemat (min. 4) Zasada działania OFDMA, Konstelacja 1024/4096-QAM, Mechanizm MLO, Topologia BSS/ESS.
Tabele (min. 3) Porównanie parametrów WiFi 4-7, Tabela kanałów w pasmach 5 i 6 GHz.
Wskazówki ilustracyjne Wykresy pokazujące redukcję opóźnień dzięki WiFi 7.
Wnioski

Ewolucja standardów WiFi od 802.11n przez 802.11ac do 802.11ax/be potwierdziła ciągły wzrost przepustowości i efektywności dzięki kluczowym innowacjom technologicznym, takim jak OFDMA, MU-MIMO i poszerzanie pasma. Otwarcie pasma 6 GHz przez WiFi 6E rozwiązało problem zatłoczenia widma w tradycyjnych pasmach 2.4 i 5 GHz, oferując dostęp do szerokich kanałów bez zakłóceń. WiFi 7 z Multi-Link Operation, modulacją 4096-QAM i kanałami 320 MHz zbliża się parametrami do sieci komórkowych 5G, tworząc konkurencyjną alternatywę dla dostępu szerokopasmowego. Bezpieczeństwo WPA3 stanowi istotny krok naprzód w ochronie sieci bezprzewodowych przed współczesnymi zagrożeniami.

PRZYKŁADOWA ILUSTRACJA DO ZADANIA

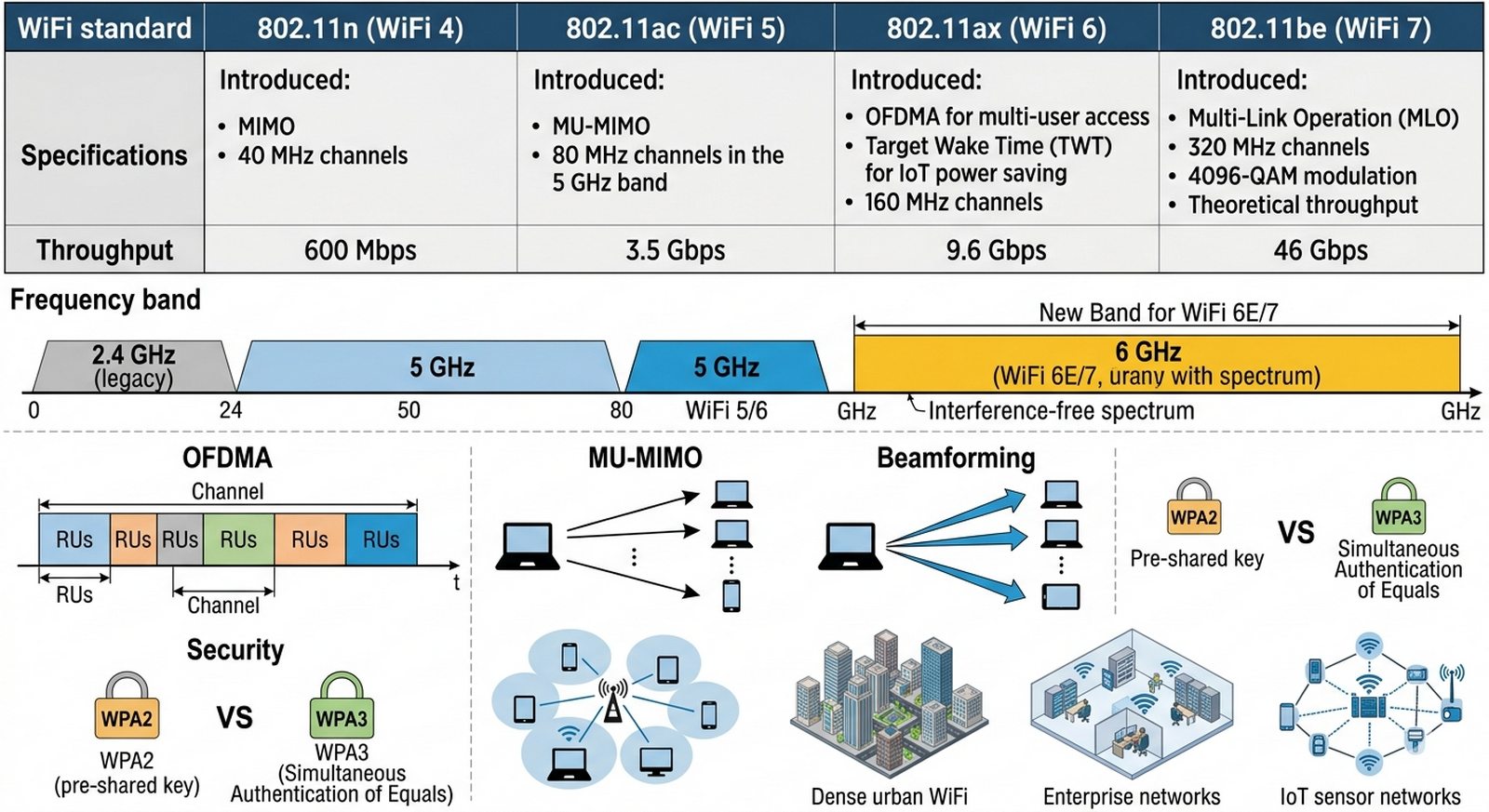

Ilustracja do zadania 10
