1/33
Sieci Komórkowe (2G, 3G, 4G, 5G): Ewolucja, architektura i kluczowe technologie.

Witajcie na prezentacji poświęconej ewolucji sieci komórkowych. W dzisiejszym wykładzie prześledzimy fascynującą podróż od początkowych systemów analogowych (1G) do zaawansowanych, w pełni cyfrowych platform komunikacyjnych 5G. Omówimy kluczowe zmiany w architekturze, technologiach radiowych oraz usługach, które definiowały każdą generację.

Celem tej prezentacji jest dostarczenie kompleksowej wiedzy na temat działania sieci komórkowych, od podstawowych pojęć, przez szczegółowe omówienie standardów, aż po zaawansowane mechanizmy zwiększające wydajność i bezpieczeństwo. Zrozumienie tej ewolucji jest kluczowe dla każdego, kto chce efektywnie projektować, wdrażać i zarządzać nowoczesnymi sieciami mobilnymi.

Ważne: Zrozumienie ewolucji sieci komórkowych jest kluczowe dla efektywnego projektowania, wdrażania i zarządzania nowoczesnymi sieciami mobilnymi.
Tytuł wykładu

Koncepcja sieci komórkowej opiera się na podziale obszaru na małe komórki radiowe, co umożliwia wielokrotne wykorzystanie tych samych częstotliwości w różnych lokalizacjach bez wzajemnych zakłóceń. Pierwsze prace nad systemami komórkowymi rozpoczęto w laboratoriach Bell Labs w latach 70. XX wieku, co doprowadziło do wdrożenia sieci 1G w Japonii i Stanach Zjednoczonych na początku lat 80. Systemy analogowe pierwszej generacji miały ograniczoną pojemność i brak zabezpieczeń przed podsłuchem, co stanowiło istotny problem użytkowników. Wprowadzenie cyfrowej transmisji w standardzie GSM radykalnie poprawiło jakość połączeń i bezpieczeństwo komunikacji mobilnej.

Każda kolejna generacja sieci komórkowej wymagała ogromnych nakładów inwestycyjnych na nową infrastrukturę i licencje na pasma częstotliwości. Rozwój sieci komórkowych napędzany jest przede wszystkim rosnącym zapotrzebowaniem na szybki dostęp do internetu i usługi multimedialne. Współczesne sieci 5G łączą w sobie zaawansowane technologie z poprzednich generacji z nowymi rozwiązaniami w zakresie architektury i protokołów komunikacyjnych. Zrozumienie ewolucji sieci komórkowych jest niezbędne dla inżynierów projektujących nowe systemy telekomunikacyjne i optymalizujących istniejące infrastruktury.

2/33

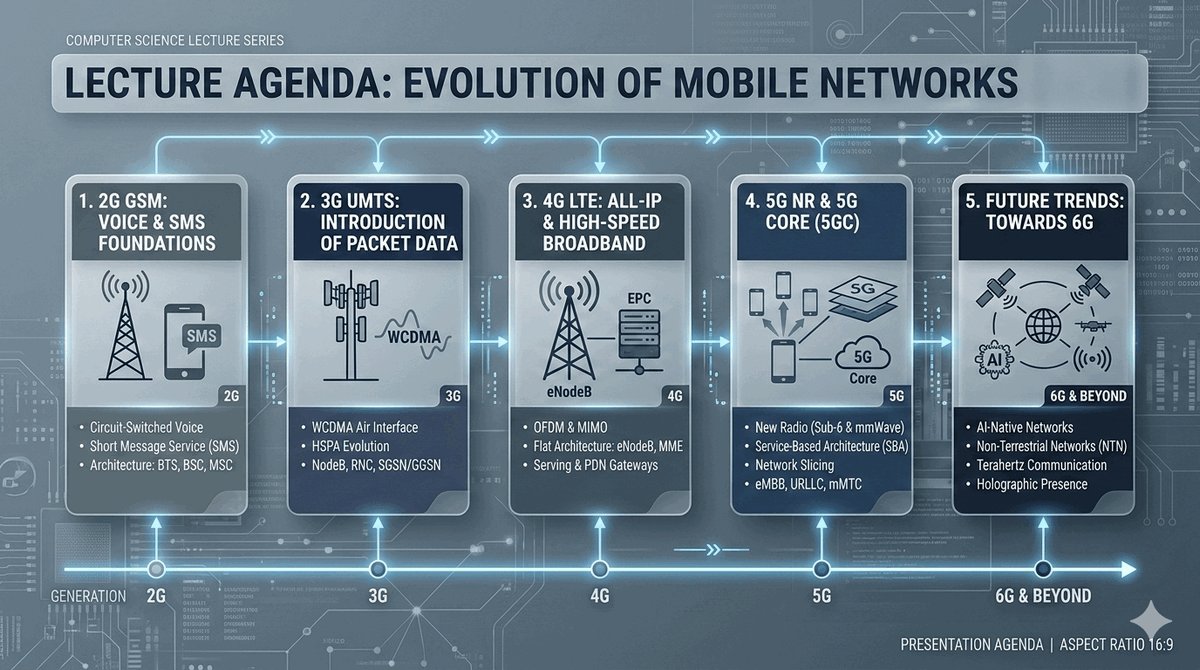

Agenda prezentacji
  • Wprowadzenie: Generacje sieci komórkowych
  • 2G (GSM): Architektura i usługi
  • 2.5G (GPRS/EDGE): Początki mobilnego internetu
  • 3G (UMTS): Szerokopasmowy dostęp mobilny
  • 4G (LTE): Architektura All-IP
  • 5G (New Radio): Rewolucja w komunikacji
  • Kluczowe technologie i trendy
  • Podsumowanie
Agenda

Prezentacja rozpoczyna się od wprowadzenia opisującego ogólną koncepcję generacji sieci komórkowych i kluczowe różnice między nimi. Następnie szczegółowo omówiona zostaje architektura GSM wraz z jej głównymi komponentami, takimi jak MSC, HLR i VLR. Kolejna część skupia się na technologiach GPRS i EDGE, które umożliwiły pierwszą prawdziwie pakietową transmisję danych w sieciach mobilnych. Standard UMTS wraz z technologią WCDMA jest analizowany w kontekście szerokopasmowego dostępu do internetu i usług multimedialnych.

Architektura LTE i jej ewolucyjna sieć szkieletowa EPC stanowią przełom w kierunku w pełni pakietowych sieci All-IP. Ostatnia część prezentacji poświęcona jest sieci 5G NR i kluczowym technologiom takim jak Massive MIMO i network slicing. Na zakończenie omówione zostają perspektywy rozwoju sieci szóstej generacji i kierunki badań nad 6G. Taka struktura pozwala na stopniowe budowanie wiedzy od fundamentów 2G po najbardziej zaawansowane koncepcje 5G i 6G.

3/33

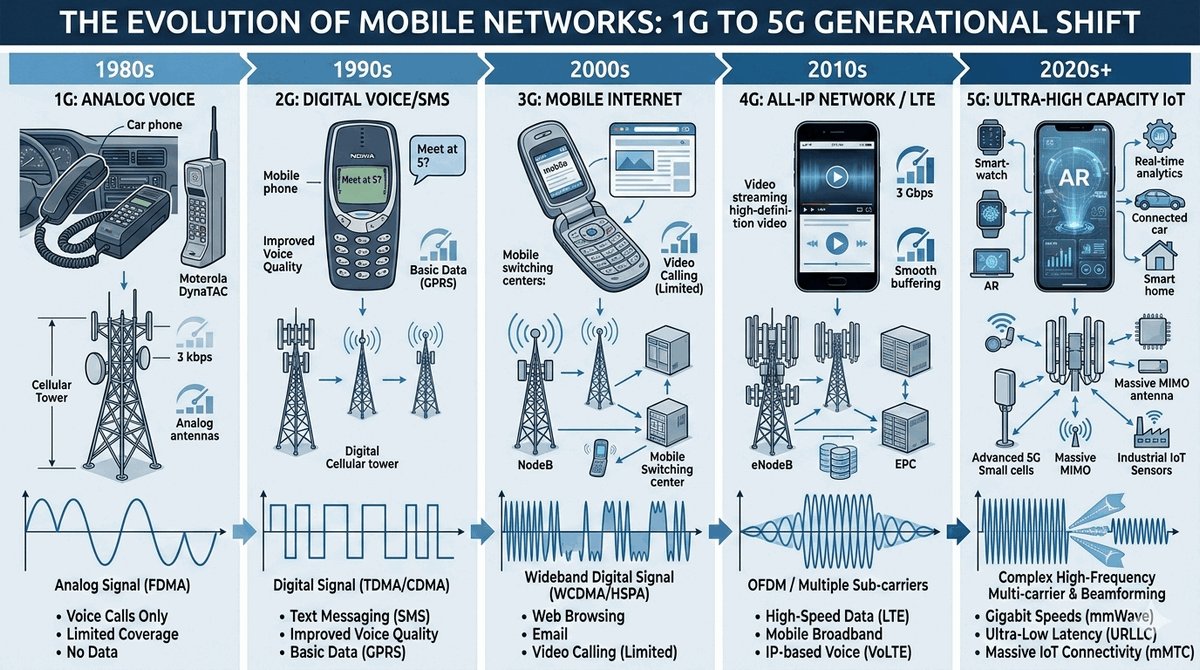

Generacje sieci komórkowych: Od 1G do 5G

Ewolucja sieci komórkowych jest zazwyczaj dzielona na generacje (G), z których każda wprowadzała fundamentalne zmiany i nowe możliwości:

  • 1G (lata 80.): Analogowa transmisja głosu.
  • 2G (lata 90.): Cyfrowa transmisja głosu, SMS.
  • 2.5G (początek XXI w.): Pakietowa transmisja danych (GPRS, EDGE).
  • 3G (początek XXI w.): Szerokopasmowy mobilny internet (UMTS).
  • 4G (lata 2010.): Architektura All-IP, wysoka przepustowość (LTE).
  • 5G (lata 2020.): Ultrawysoka przepustowość, niskie opóźnienia, masowe IoT.

Każda generacja budowała na fundamentach poprzedniej, wprowadzając innowacje, które zmieniały sposób, w jaki komunikujemy się i korzystamy z mobilnego internetu.

Ważne: Każda generacja sieci komórkowych budowała na fundamentach poprzedniej, wprowadzając innowacje zmieniające sposób komunikacji i korzystania z mobilnego internetu.
Generacje sieci

Generacje sieci komórkowych różnią się między sobą nie tylko osiąganymi prędkościami transmisji, ale przede wszystkim zastosowanymi technologiami dostępu radiowego i architekturą sieci szkieletowej. Sieci 1G wykorzystywały analogową modulację FM i multipleksację FDMA, co pozwalało na jednoczesną obsługę stosunkowo niewielkiej liczby użytkowników. Wprowadzenie cyfrowej transmisji w 2G umożliwiło zastosowanie zaawansowanych technik kodowania i szyfrowania, które poprawiły jakość i bezpieczeństwo połączeń.

Technologie pakietowe GPRS i EDGE stanowiły ewolucyjny pomost między sieciami z komutacją łączy a w pełni pakietowymi systemami 4G i 5G. Każda generacja wiąże się z wykorzystaniem nowych pasm częstotliwości, od 900 MHz w GSM po fale milimetrowe w 5G. Wdrażanie każdej nowej generacji wymaga budowy nowej infrastruktury przy jednoczesnym utrzymaniu działania starszych systemów. Organizacje standaryzacyjne takie jak 3GPP odgrywają kluczową rolę w definiowaniu specyfikacji technicznych kolejnych generacji sieci komórkowych. Proces standaryzacji trwa zazwyczaj kilka lat i angażuje setki inżynierów z firm telekomunikacyjnych z całego świata.

4/33

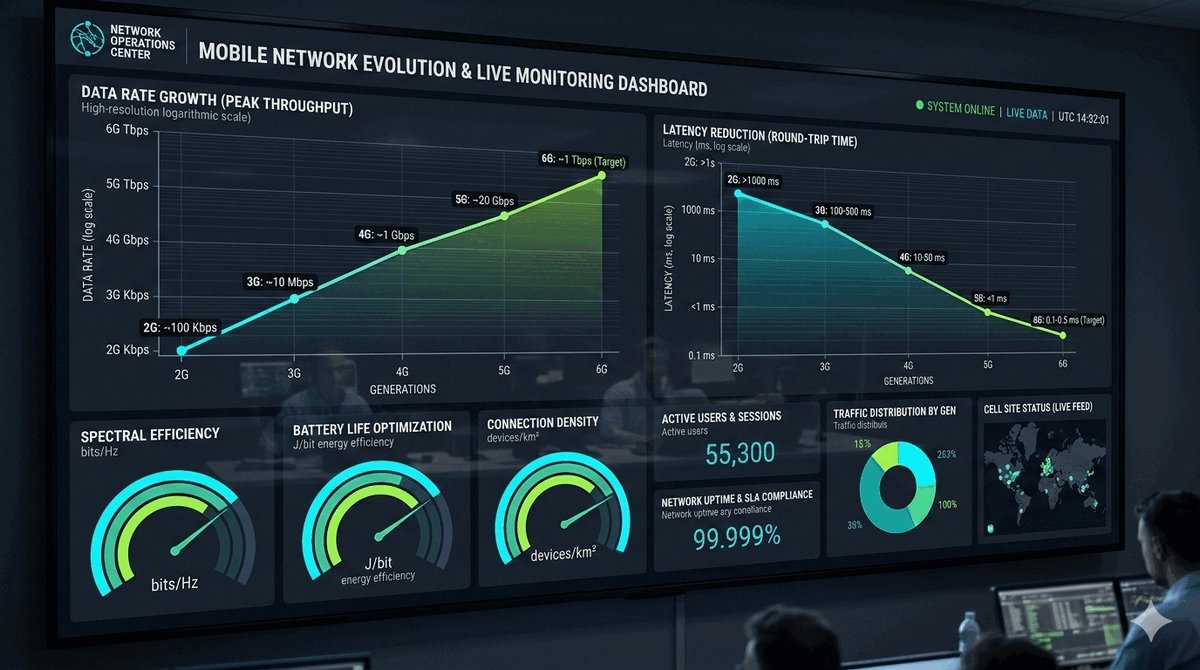

Kluczowe metryki ewolucji sieci komórkowych

Ewolucję sieci komórkowych można analizować pod kątem kilku kluczowych metryk:

  • Przepustowość (Data Rate): Maksymalna prędkość przesyłania danych. Od kilkudziesięciu kbps w 2G do wielu Gbps w 5G.
  • Opóźnienie (Latency): Czas potrzebny na przesłanie danych. Od setek ms w 2G do poniżej 1 ms w 5G.
  • Pojemność (Capacity): Liczba użytkowników i urządzeń, które sieć może obsłużyć.
  • Efektywność widmowa (Spectral Efficiency): Ilość danych, którą można przesłać na jednostkę pasma częstotliwości.
  • Zużycie energii: Efektywność energetyczna sieci i urządzeń.
  • Zastosowania: Od głosu do zaawansowanych aplikacji multimedialnych i IoT.

Każda generacja dążyła do poprawy tych parametrów, aby sprostać rosnącym wymaganiom użytkowników i nowym zastosowaniom.

Ważne: Kluczowe metryki ewolucji sieci komórkowych to przepustowość, opóźnienie, pojemność, efektywność widmowa, zużycie energii i zastosowania.
Metryki ewolucji

Przepustowość sieci komórkowej wyrażana w bitach na sekundę jest najbardziej widocznym dla użytkownika parametrem, ale nie jedynym decydującym o jakości doświadczeń. Opóźnienie transmisji ma kluczowe znaczenie dla aplikacji czasu rzeczywistego, takich jak wideorozmowy czy gry online, gdzie nawet niewielkie opóźnienia są odczuwalne. Pojemność sieci określa liczbę jednoczesnych połączeń i transmisji danych, które mogą być obsłużone przez daną komórkę radiową. Efektywność widmowa mierzona w bitach na sekundę na herc pozwala porównywać technologie radiowe pod względem wykorzystania dostępnego pasma częstotliwości.

Zużycie energii sieci komórkowej ma istotny wpływ na koszty operacyjne operatorów i ślad węglowy całej branży telekomunikacyjnej. Wraz z rozwojem sieci komórkowych rośnie znaczenie metryk związanych z bezpieczeństwem i niezawodnością transmisji. Zrozumienie wzajemnych zależności między tymi metrykami jest kluczowe przy projektowaniu i optymalizacji sieci komórkowych. Operatorzy muszą stale balansować między poprawą jednych parametrów a pogorszeniem innych w zależności od potrzeb użytkowników.

5/33

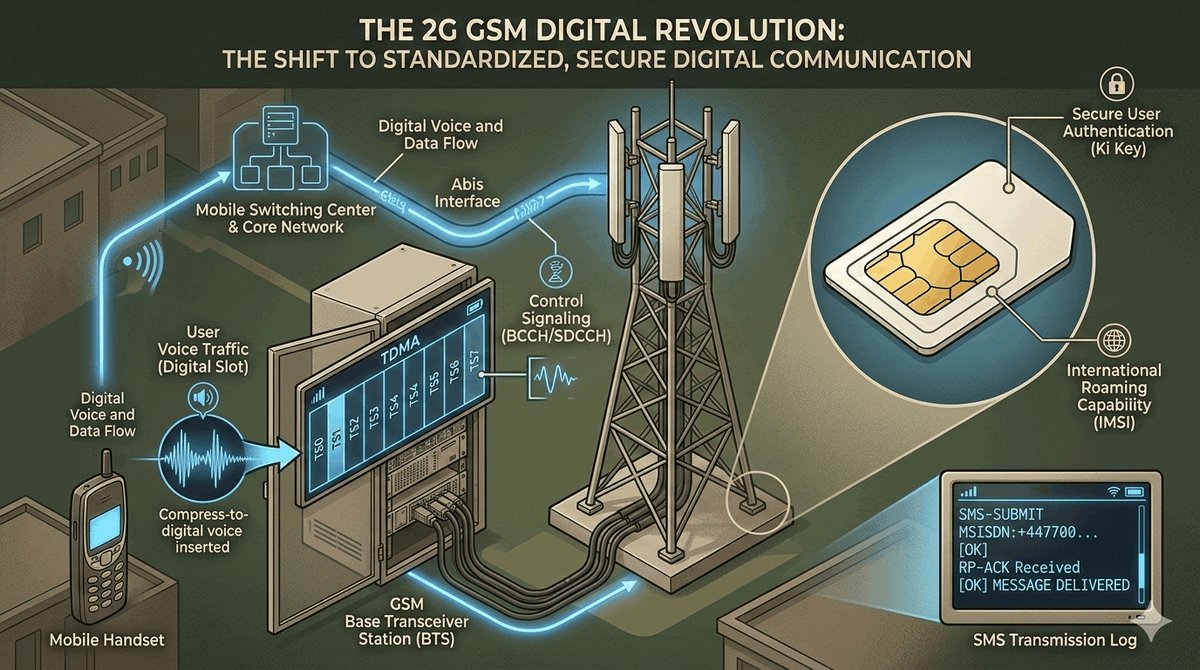

2G (GSM): Cyfrowa rewolucja w głosie

Druga generacja sieci komórkowych, znana jako GSM (Global System for Mobile Communications), zrewolucjonizowała komunikację mobilną, wprowadzając cyfrową transmisję głosu. Był to ogromny krok naprzód w porównaniu do analogowych systemów 1G.

Kluczowe cechy GSM:

  • Cyfrowa transmisja głosu: Lepsza jakość dźwięku i większa odporność na zakłócenia.
  • SMS (Short Message Service): Możliwość wysyłania krótkich wiadomości tekstowych.
  • Roaming międzynarodowy: Umożliwił użytkownikom korzystanie z telefonu w różnych krajach.
  • Uwierzytelnianie: Wprowadzenie kart SIM i mechanizmów uwierzytelniania, zwiększających bezpieczeństwo.
  • Przełączanie obwodów (Circuit Switching): Dla każdego połączenia głosowego rezerwowano dedykowany kanał.

GSM stał się globalnym standardem i dominował na rynku przez wiele lat.

Ważne: GSM (2G) zrewolucjonizował komunikację mobilną poprzez wprowadzenie cyfrowej transmisji głosu, SMS, roamingu międzynarodowego i uwierzytelniania za pomocą kart SIM.
Sieć 2G GSM

Standard GSM został opracowany przez Europejski Instytut Norm Telekomunikacyjnych w latach 80. XX wieku, aby zastąpić nieskompatybilne ze sobą analogowe systemy działające w różnych krajach Europy. Pierwsza sieć GSM uruchomiona została w Finlandii w 1991 roku, a wkrótce potem standard przyjęto na całym świecie, co stanowiło bezprecedensowy sukces w dziedzinie telekomunikacji. System GSM wykorzystuje kombinację dostępu TDMA i FDMA, gdzie każde pasmo 200 kHz dzielone jest na osiem szczelin czasowych. Wprowadzenie karty SIM pozwoliło na oddzielenie tożsamości użytkownika od urządzenia, co umożliwiło swobodną zmianę telefonów między różnymi modelami.

Cyfrowa transmisja głosu w GSM wykorzystuje kodowanie mowy z przepływnością 13 kbps dla pełnej jakości rozmowy. Mechanizmy uwierzytelniania w GSM opierają się na algorytmie A3 wykorzystującym tajny klucz przechowywany na karcie SIM. Międzynarodowy roaming został zrealizowany dzięki ujednoliconym standardom sygnalizacyjnym i bazom danych HLR i VLR. GSM stał się najpopularniejszym standardem komórkowym na świecie, używanym przez miliardy ludzi w ponad 200 krajach.

6/33

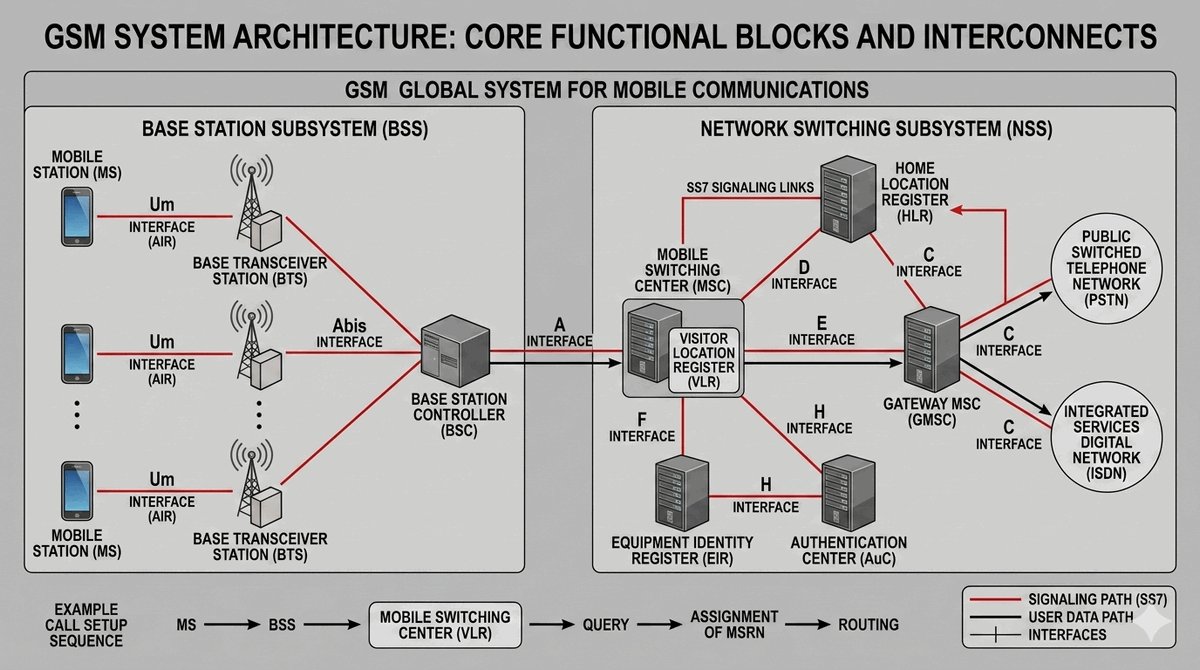

Architektura GSM: Podstawowe komponenty

Architektura GSM składa się z trzech głównych podsystemów:

  • Podsystem Stacji Bazowych (BSS - Base Station Subsystem): Odpowiada za zarządzanie zasobami radiowymi i komunikację z telefonami komórkowymi. Składa się z:
    • BTS (Base Transceiver Station): Stacja bazowa, która obsługuje jedną komórkę radiową.
    • BSC (Base Station Controller): Kontroluje wiele BTS-ów, zarządza zasobami radiowymi i handoverami.
  • Podsystem Sieciowy (NSS - Network Switching Subsystem): Serce sieci, odpowiedzialne za zestawianie połączeń i zarządzanie mobilnością. Składa się z:
    • MSC (Mobile Switching Center): Centrala komutacyjna, zestawianie połączeń głosowych.
    • HLR (Home Location Register): Baza danych abonentów macierzystych.
    • VLR (Visitor Location Register): Baza danych abonentów gościnnych.
    • AUC (Authentication Center): Uwierzytelnianie użytkowników.
    • EIR (Equipment Identity Register): Baza danych identyfikatorów urządzeń.
  • Podsystem Operacyjny (OSS - Operation Subsystem): Zarządzanie i utrzymanie sieci.
Ważne: Architektura GSM składa się z trzech podsystemów: BSS (stacje bazowe BTS/BSC), NSS (sieć szkieletowa MSC/HLR/VLR) i OSS (zarządzanie siecią).
Architektura GSM

Podsystem stacji bazowych BSS odpowiada za komunikację radiową z telefonami komórkowymi i stanowi pierwszą warstwę dostępu w hierarchii sieci GSM. Stacja BTS zawiera nadajniki i odbiorniki radiowe obsługujące jedną komórkę oraz anteny umożliwiające transmisję sygnału w wyznaczonym obszarze. Kontroler BSC zarządza zasobami radiowymi wielu stacji BTS i odpowiada za proces przekazywania połączenia między komórkami, znany jako handover.

Podsystem sieciowy NSS stanowi centralny element architektury odpowiedzialny za zestawianie połączeń i zarządzanie mobilnością abonentów w całej sieci GSM. Centrum komutacyjne MSC współpracuje z innymi sieciami telekomunikacyjnymi, umożliwiając połączenia między abonentami sieci komórkowej i stacjonarnej. Podsystem operacyjny OSS dostarcza narzędzi do monitorowania wydajności sieci, konfiguracji elementów oraz diagnostyki i usuwania awarii. Wszystkie podsystemy komunikują się między sobą za pomocą protokołów sygnalizacyjnych zdefiniowanych w specyfikacjach GSM. Interfejsy między podsystemami są precyzyjnie zdefiniowane, co umożliwia interoperacyjność sprzętu różnych producentów w ramach jednej sieci.

7/33

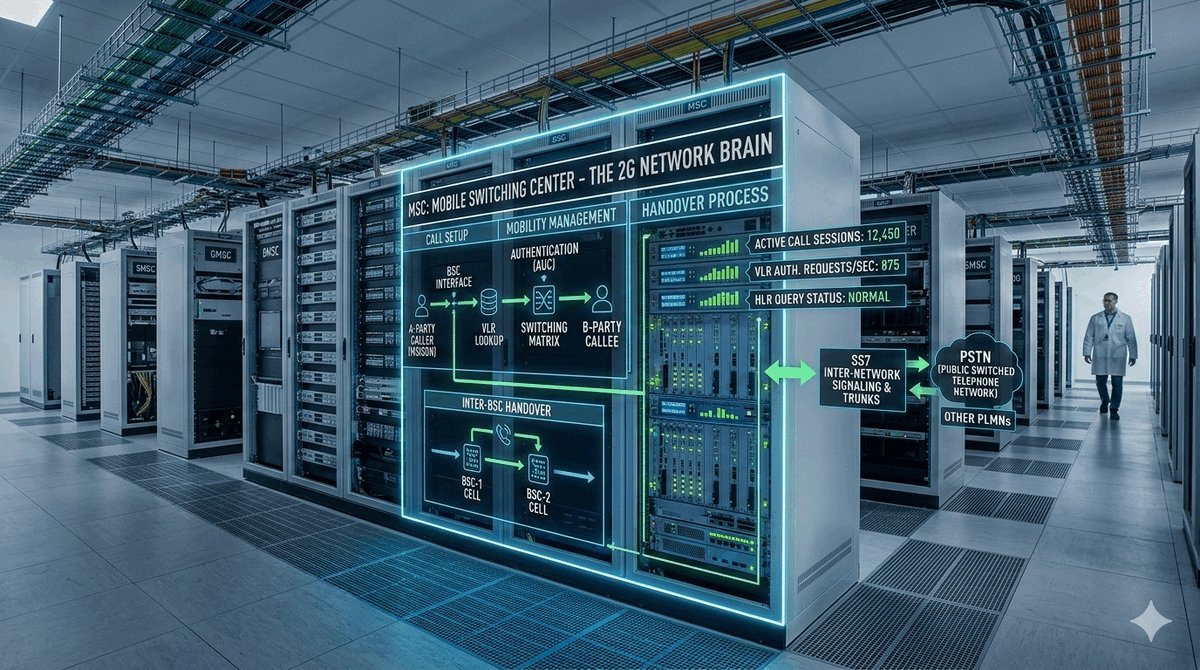

MSC (Mobile Switching Center): Serce sieci 2G

MSC (Mobile Switching Center) było kluczowym elementem sieci 2G GSM, pełniącym rolę centrali komutacyjnej.

Główne funkcje MSC:

  • Zestawianie połączeń: Odpowiedzialne za nawiązywanie i rozłączanie połączeń głosowych między użytkownikami mobilnymi a innymi sieciami (stacjonarnymi, innymi komórkowymi).
  • Zarządzanie mobilnością: Koordynacja handoverów (przełączania połączeń między komórkami) i aktualizacja lokalizacji użytkowników.
  • Uwierzytelnianie: Współpraca z AUC w celu weryfikacji tożsamości użytkowników.
  • Rozliczanie: Zbieranie danych do celów rozliczeniowych.

MSC było punktem centralnym, przez który przechodził cały ruch głosowy w sieci 2G.

Ważne: MSC (Mobile Switching Center) był kluczową centralą komutacyjną 2G odpowiedzialną za zestawianie połączeń, zarządzanie mobilnością i uwierzytelnianie.
Komponent MSC

MSC pełni w sieci GSM funkcję analogiczną do centrali w tradycyjnej telefonii stacjonarnej, ale z rozszerzonymi możliwościami związanymi z obsługą mobilności abonentów. Każde połączenie głosowe inicjowane przez abonenta sieci GSM jest zestawiane przez MSC, który odpowiada za znalezienie właściwej ścieżki przez sieć do docelowego abonenta. W trakcie trwania połączenia MSC monitoruje siłę sygnału i w razie potrzeby inicjuje handover do sąsiedniej komórki, aby zapewnić ciągłość rozmowy.

MSC współpracuje z rejestrami HLR i VLR w celu uzyskania informacji o lokalizacji abonenta i jego uprawnieniach do korzystania z usług. Proces uwierzytelniania realizowany przez MSC we współpracy z AUC zapobiega nieautoryzowanemu dostępowi do sieci i oszustwom związanym z klonowaniem kart SIM. MSC gromadzi również dane o połączeniach dla potrzeb rozliczeniowych, takie jak czas trwania połączenia i numer docelowy. W sieciach 2G MSC obsługiwało wyłącznie ruch głosowy z komutacją łączy, podczas gdy transmisja danych w GPRS obsługiwana była przez osobne wezły SGSN i GGSN. W sieciach 3G i 4G funkcje MSC zostały rozdzielone na MSC Server i MGW w celu oddzielenia sterowania od transmisji.

8/33

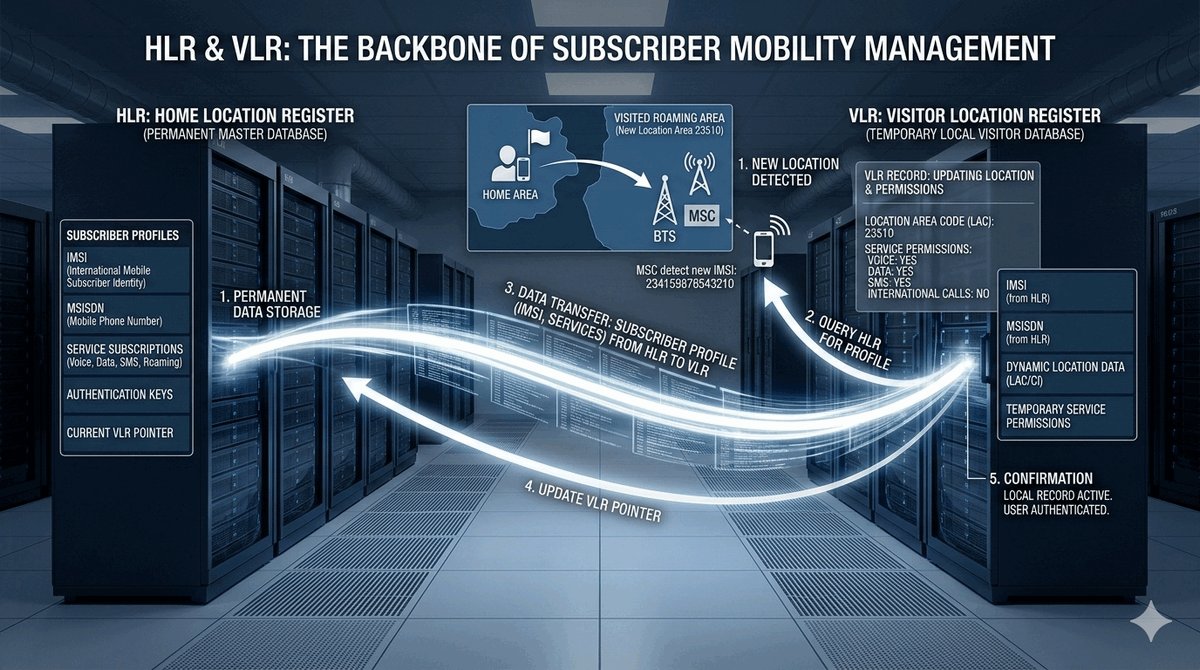

HLR i VLR: Zarządzanie informacjami o abonentach

HLR (Home Location Register) i VLR (Visitor Location Register) to dwie kluczowe bazy danych w sieci GSM, odpowiedzialne za zarządzanie informacjami o abonentach i ich lokalizacji.

HLR (Home Location Register):

  • Centralna, stała baza danych, która przechowuje informacje o wszystkich abonentach macierzystych sieci.
  • Zawiera dane takie jak numer telefonu, usługi subskrybowane, status abonenta, klucze uwierzytelniania.
  • Jest to "dom" dla każdego abonenta.

VLR (Visitor Location Register):

  • Tymczasowa baza danych, która przechowuje informacje o abonentach znajdujących się w obszarze obsługi danej MSC (czyli "gościach").
  • Kiedy abonent wchodzi w nowy obszar VLR, jego dane są kopiowane z HLR do VLR.
  • Umożliwia to szybkie zestawianie połączeń i zarządzanie mobilnością bez konieczności ciągłego odpytywania HLR.
Ważne: HLR przechowuje stałe dane abonentów macierzystych, a VLR tymczasowo przechowuje dane abonentów gościnnych dla szybkiego zestawiania połączeń.
Bazy danych HLR/VLR

HLR przechowuje na stałe dane każdego abonenta zarejestrowanego w danej sieci GSM, w tym jego numer IMSI, numery telefonów oraz wykaz subskrybowanych usług dodatkowych. Gdy abonent przemieszcza się do obszaru obsługiwanego przez inną MSC, jego dane są tymczasowo kopiowane z HLR do VLR obsługującego ten obszar. VLR przechowuje informacje o abonentach gościnnych jedynie przez czas ich pobytu w danym obszarze, co pozwala na efektywne zarządzanie zasobami pamięci.

Dzięki temu rozwiązaniu MSC nie musi każdorazowo odpytywać centralnego HLR przy zestawianiu połączenia dla abonenta znajdującego się w jej obszarze obsługi. Proces aktualizacji lokalizacji rozpoczyna się automatycznie, gdy telefon komórkowy rejestruje się w nowym VLR po przekroczeniu granicy obszaru obsługi. HLR jest również wykorzystywany przez sieć do kierowania połączeń przychodzących do abonenta, niezależnie od jego aktualnej lokalizacji. Po zakończeniu połączenia lub po opuszczeniu obszaru dane abonenta są usuwane z VLR, a odpowiednie pola w HLR są aktualizowane. Wydajność baz HLR i VLR ma kluczowe znaczenie dla szybkości zestawiania połączeń i obsługi dużej liczby abonentów.

9/33

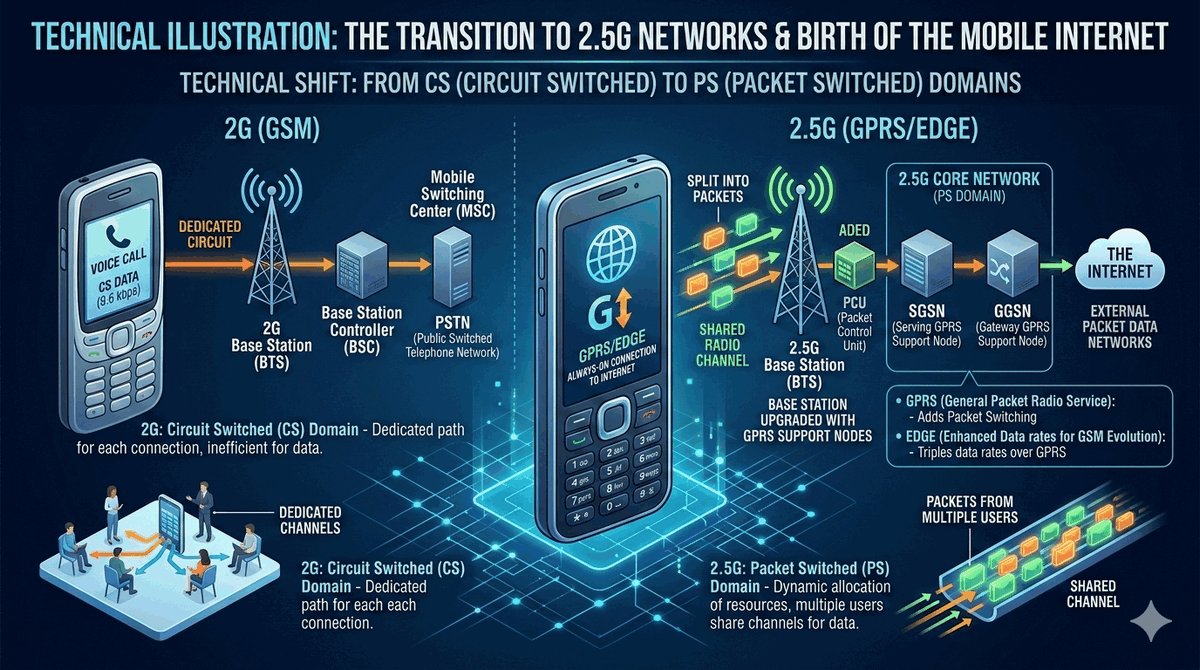

2.5G (GPRS/EDGE): Początki mobilnego internetu

Wraz z rosnącym zapotrzebowaniem na mobilny dostęp do internetu, sieci 2G ewoluowały w kierunku 2.5G, wprowadzając technologie GPRS (General Packet Radio Service) i EDGE (Enhanced Data rates for GSM Evolution). Był to kluczowy krok w kierunku przełączania pakietów (Packet Switching), które stało się fundamentem współczesnych sieci mobilnych.

Główne innowacje 2.5G:

  • Przełączanie pakietów: Zamiast rezerwować cały obwód, dane były dzielone na pakiety i przesyłane tylko wtedy, gdy było to konieczne, co znacznie efektywniej wykorzystywało zasoby radiowe.
  • Zawsze online: Użytkownicy mogli być stale połączeni z internetem, płacąc za przesłane dane, a nie za czas połączenia.
  • Wiadomości multimedialne (MMS): Możliwość wysyłania zdjęć i krótkich filmów.
Ważne: GPRS/EDGE (2.5G) wprowadziły przełączanie pakietów, które stało się fundamentem współczesnych sieci mobilnych, umożliwiając stałe połączenie z internetem.
Sieć 2.5G

Wprowadzenie GPRS stanowiło fundamentalną zmianę w sposobie transmisji danych w sieciach komórkowych poprzez zastąpienie komutacji łączy komutacją pakietów. W tradycyjnym modelu z komutacją łączy każdy użytkownik zajmował dedykowany kanał na czas trwania połączenia, co marnowało zasoby w przypadku transmisji danych o charakterze impulsowym. GPRS umożliwiło współdzielenie tych samych zasobów radiowych przez wielu użytkowników, co znacząco zwiększyło efektywność wykorzystania widma częstotliwości.

Dzięki koncepcji zawsze włączonego połączenia użytkownicy mogli otrzymywać dane bez konieczności ręcznego nawiązywania sesji każdorazowo. System wykorzystywał elastyczne przydzielanie szczelin czasowych w ramach ramki TDMA, od jednej do ośmiu szczelin na użytkownika. Wprowadzenie MMS umożliwiło wysyłanie wiadomości z załącznikami multimedialnymi, co stanowiło istotny krok w ewolucji komunikacji mobilnej. Prędkości transmisji w GPRS były jednak ograniczone, co wkrótce doprowadziło do opracowania usprawnionego standardu EDGE. Mimo swoich ograniczeń GPRS położył podwaliny pod wszystkie późniejsze systemy pakietowej transmisji danych w sieciach mobilnych.

10/33

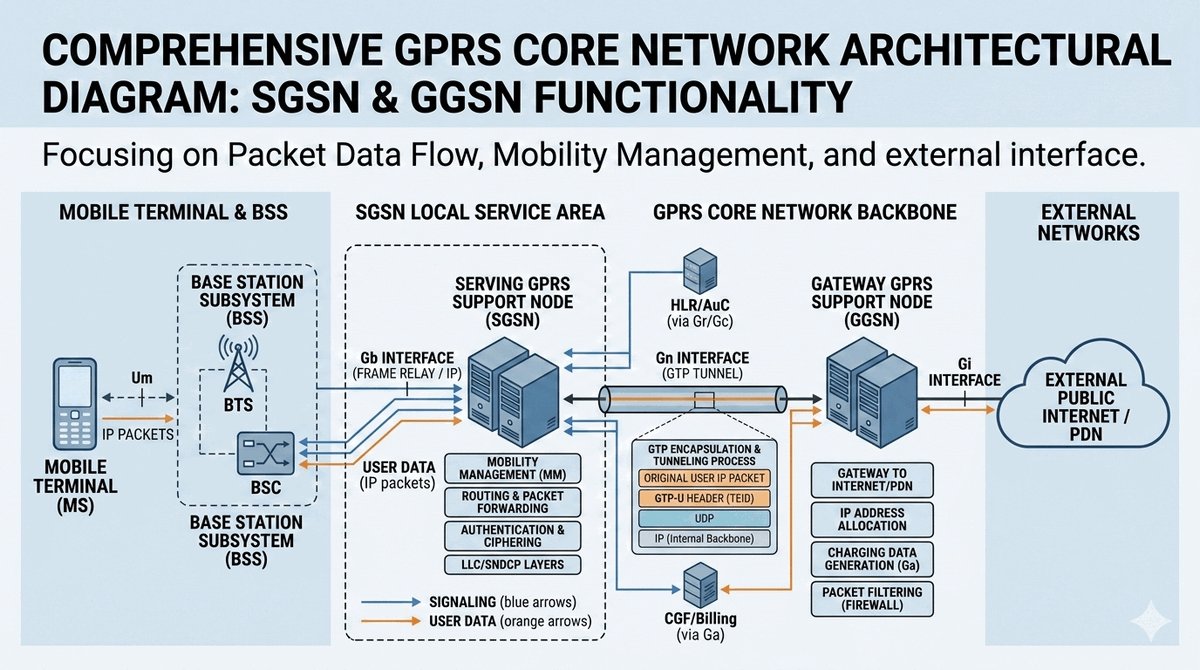

Architektura GPRS: SGSN i GGSN

Architektura GPRS wprowadziła nowe elementy sieci szkieletowej, które uzupełniały istniejącą infrastrukturę GSM:

  • SGSN (Serving GPRS Support Node): Odpowiedzialny za zarządzanie mobilnością i routing pakietów w obszarze obsługi. Działa podobnie do MSC, ale dla danych pakietowych. Zarządza sesjami GPRS, uwierzytelnianiem i szyfrowaniem danych.
  • GGSN (Gateway GPRS Support Node): Pełnił rolę bramy do zewnętrznych sieci pakietowych, takich jak internet. Jest to punkt styku między siecią GPRS a światem zewnętrznym. Przypisuje adresy IP urządzeniom mobilnym i egzekwuje polityki bezpieczeństwa.

Te dwa komponenty tworzyły tzw. GPRS Core Network, która była nakładką na istniejącą sieć GSM.

Ważne: SGSN zarządza mobilnością i routingiem pakietów w sieci GPRS, a GGSN stanowi bramę do zewnętrznych sieci pakietowych, takich jak internet.
Elementy SGSN/GGSN

SGSN jest kluczowym elementem sieci GPRS odpowiedzialnym za dostarczanie pakietów danych do stacji BSC obsługujących komórki znajdujące się w jego obszarze. Każda sesja transmisji danych GPRS jest zarządzana przez SGSN, który kontroluje jej ustanowienie, utrzymanie i zakończenie. SGSN przechowuje informacje o lokalizacji każdego abonenta na poziomie obszaru routingu, co pozwala na precyzyjne kierowanie pakietów danych.

GGSN pełni funkcję bramy między siecią GPRS a zewnętrznymi sieciami pakietowymi, głównie internetem, zapewniając translację protokołów i adresów. Każde urządzenie mobilne korzystające z transmisji danych GPRS otrzymuje przynajmniej jeden adres IP przydzielony przez GGSN. GGSN odpowiada również za filtrowanie ruchu i egzekwowanie polityk bezpieczeństwa zgodnie z konfiguracją operatora sieci. Połączenie SGSN i GGSN tworzy sieć szkieletową GPRS, która działa niezależnie od tradycyjnej sieci głosowej GSM, współdzieląc jednak infrastrukturę radiową BSS. W późniejszych sieciach 3G i 4G funkcje SGSN i GGSN ewoluowały do bardziej zaawansowanych komponentów odpowiednio S-GW i P-GW.

11/33

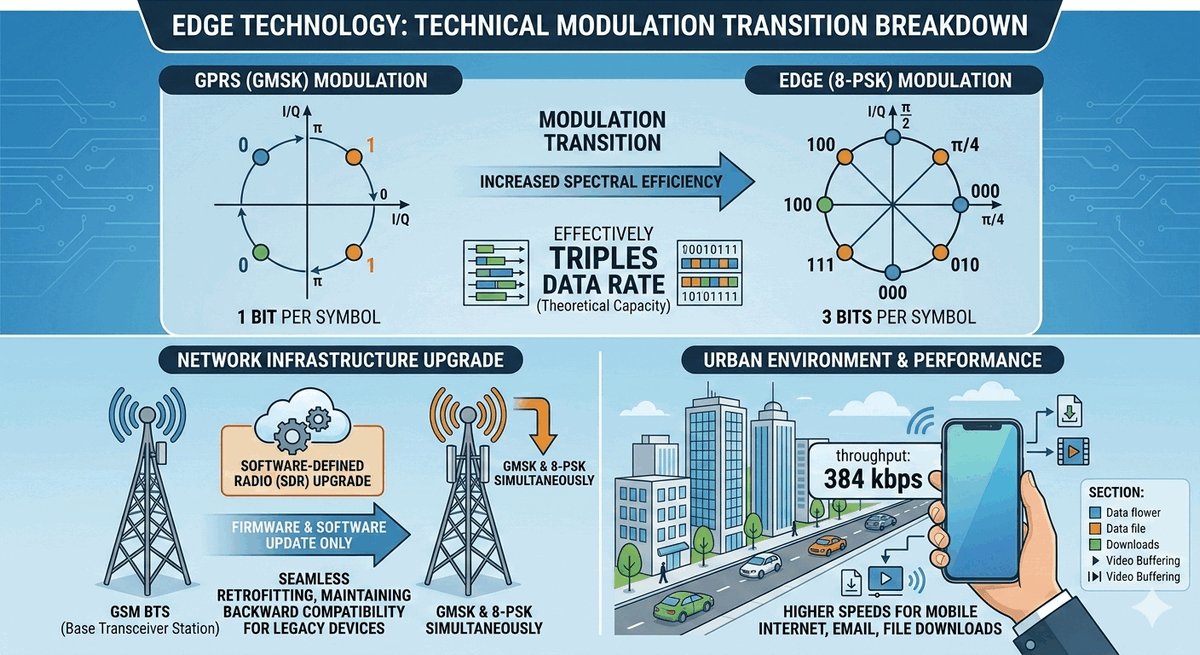

EDGE (Enhanced Data rates for GSM Evolution): Zwiększenie przepustowości

EDGE (Enhanced Data rates for GSM Evolution) było ulepszeniem GPRS, które zwiększyło przepustowość transmisji danych poprzez zastosowanie bardziej zaawansowanych modulacji.

Kluczowe cechy EDGE:

  • Modulacja 8-PSK: Zamiast GMSK (używanego w GPRS), EDGE wprowadziło modulację 8-PSK (8-Phase Shift Keying), która pozwalała na przesyłanie 3 bitów na symbol, w porównaniu do 1 bita na symbol w GMSK.
  • Wyższe prędkości: Teoretycznie do 384 kbps, co było znaczącym wzrostem w porównaniu do GPRS (do 171 kbps).
  • Wsteczna kompatybilność: EDGE było wstecznie kompatybilne z GPRS i GSM, co ułatwiło jego wdrożenie.

EDGE stanowiło pomost między 2G a 3G, umożliwiając bardziej komfortowe korzystanie z mobilnego internetu przed nadejściem UMTS.

Ważne: EDGE zwiększył przepustowość do 384 kbps dzięki modulacji 8-PSK, zachowując wsteczną kompatybilność z GPRS i GSM.
Technologia EDGE

EDGE stanowiło ewolucyjne ulepszenie GPRS, które pozwoliło na trzykrotne zwiększenie szybkości transmisji danych bez konieczności wymiany infrastruktury radiowej. Kluczową innowacją EDGE było wprowadzenie modulacji 8-PSK, która umożliwia przesyłanie trzech bitów informacji w jednym symbolu, w przeciwieństwie do jednego bitu w modulacji GMSK stosowanej w GPRS. W praktyce zwiększenie przepustowości EDGE wymagało również modyfikacji oprogramowania w stacjach BTS i BSC oraz wymiany niektórych komponentów nadawczo-odbiorczych.

EDGE oferowało teoretyczną prędkość pobierania danych do 384 kbps, co w rzeczywistych warunkach sieciowych przekładało się na około 150–220 kbps. Dzięki wstecznej kompatybilności EDGE mogło być wdrażane stopniowo, a telefony obsługujące EDGE mogły nadal korzystać z GPRS w obszarach bez wsparcia dla nowszej technologii. EDGE często określa się mianem technologii 2,75G, ponieważ stanowiła pomost między drugą a trzecią generacją sieci komórkowych. Mimo że w wielu regionach EDGE zostało wyparte przez UMTS, w niektórych obszarach wiejskich nadal stanowi ważne uzupełnienie zasięgu sieci 3G i 4G. W niektorych krajach rozwijających się EDGE wciąż jest podstawową technologią dostępu do mobilnego internetu.

12/33

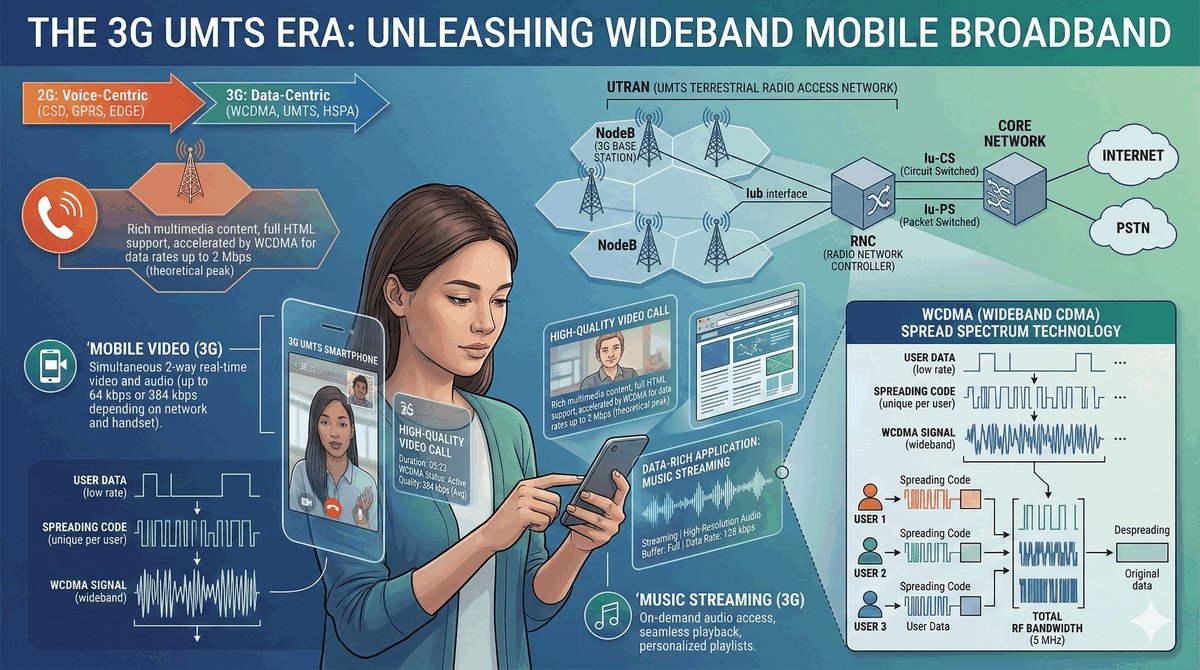

3G (UMTS): Era szerokopasmowego mobilnego internetu

Trzecia generacja sieci komórkowych, UMTS (Universal Mobile Telecommunications System), przyniosła znaczący wzrost przepustowości i otworzyła drogę do szerokopasmowego mobilnego internetu. Była to odpowiedź na rosnące zapotrzebowanie na usługi multimedialne i dostęp do internetu z urządzeń mobilnych.

Kluczowe cechy UMTS:

  • WCDMA (Wideband Code Division Multiple Access): Nowa technologia radiowa, która pozwalała na efektywniejsze wykorzystanie widma radiowego i obsługę większej liczby użytkowników jednocześnie.
  • Wyższe prędkości: Początkowo do 384 kbps, a później, dzięki HSPA/HSPA+, do kilkudziesięciu Mbps.
  • Usługi multimedialne: Wideorozmowy, strumieniowanie muzyki i wideo, zaawansowane aplikacje mobilne.
  • Globalny standard: UMTS stał się globalnym standardem dla 3G.
Ważne: UMTS (3G) z technologią WCDMA przyniósł szerokopasmowy mobilny internet z prędkościami do kilkudziesięciu Mbps i usługami multimedialnymi.
Sieć 3G UMTS

Standard UMTS został opracowany przez organizację 3GPP jako globalny system trzeciej generacji, który miał zapewnić znacząco wyższe przepustowości niż ówczesne sieci 2G i 2,5G. Wdrożenie UMTS wymagało od operatorów zakupu nowych licencji na pasma częstotliwości, co w wielu krajach wiązało się z ogromnymi kosztami aukcji. Technologia WCDMA zastosowana w UMTS wykorzystuje szerokie pasmo 5 MHz, co pozwala na przesyłanie większej ilości danych w porównaniu do wąskich kanałów 200 kHz stosowanych w GSM.

UMTS wprowadził możliwość świadczenia usług z gwarantowaną jakością QoS, co było istotne dla aplikacji wymagających stałej przepływności, takich jak strumieniowanie wideo. Sieci 3G umożliwiły rozwój nowych kategorii usług, w tym mobilnej telewizji, wideorozmów i zaawansowanych nawigacji satelitarnej z aktualizacjami w czasie rzeczywistym. Mimo że początkowo prędkości UMTS były porównywalne z EDGE, wprowadzenie HSPA przyniosło znaczący wzrost wydajności. UMTS stanowił ważny krok w kierunku mobilnego szerokopasmowego internetu, który obecnie jest standardem w sieciach 4G i 5G. Wprowadzenie UMTS wymagało również budowy nowej infrastruktury szkieletowej, co było jednym z największych wyzwań dla operatorów na początku XXI wieku.

13/33

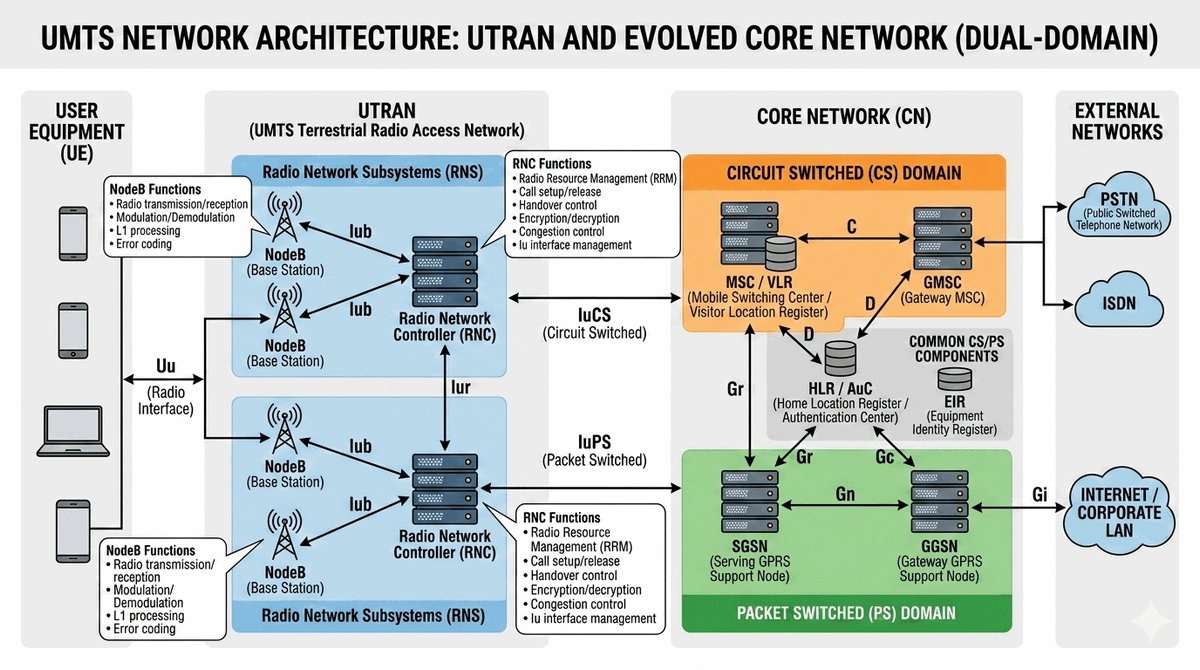

Architektura UMTS: UTRAN i Core Network

Architektura UMTS składa się z dwóch głównych części:

  • UTRAN (UMTS Terrestrial Radio Access Network): Sieć dostępu radiowego, odpowiedzialna za komunikację z telefonami komórkowymi. Składa się z:
    • NodeB (stacje bazowe): Odpowiednik BTS z GSM, ale z bardziej zaawansowanymi funkcjami.
    • RNC (Radio Network Controller): Kontroluje wiele NodeB, zarządza zasobami radiowymi, handoverami i szyfrowaniem.
  • Core Network (Sieć Szkieletowa): Rozbudowana sieć szkieletowa, która nadal wykorzystywała elementy z GPRS (SGSN, GGSN) oraz GSM (MSC, HLR, VLR), ale z nowymi funkcjami i interfejsami, aby sprostać rosnącym wymaganiom dotyczącym transmisji danych i usług multimedialnych.
Ważne: Architektura UMTS dzieli się na UTRAN (NodeB + RNC) oraz Core Network (rozbudowana sieć szkieletowa z elementami GPRS i GSM).
Architektura UMTS

UTRAN w architekturze UMTS zastąpił podsystem BSS znany z GSM, wprowadzając nowe elementy sieci radiowej dostosowane do technologii WCDMA. Stacja bazowa NodeB w UMTS odpowiada bezpośrednio za transmisję i odbiór sygnałów radiowych, zarządzanie mocą nadawania i odbiorem danych od użytkowników. Kontroler RNC pełni funkcję zarządzania zasobami radiowymi dla wielu stacji NodeB, podobnie jak BSC w sieci GSM, ale z bardziej zaawansowanymi możliwościami.

RNC odpowiada za kontrolę mocy w pętli zamkniętej, zarządzanie handoverami między NodeB oraz szyfrowanie transmisji danych. Sieć szkieletowa UMTS rozbudowała istniejącą infrastrukturę GPRS o nowe interfejsy i funkcje umożliwiające obsługę wyższych przepustowości i nowych usług. Architektura UMTS umożliwiała jednoczesną obsługę ruchu głosowego z komutacją łączy przez MSC oraz ruchu pakietowego przez SGSN i GGSN. Integracja sieci z komutacją łączy i komutacją pakietów w ramach jednej infrastruktury stanowiła wyzwanie projektowe, które zostało rozwiązane przez wprowadzenie domeny z komutacją pakietów i domeny z komutacją łączy. Stopniowo ruch pakietowy w sieciach UMTS zaczął dominować nad głosowym, co przygotowało grunt pod architekturę All-IP w LTE.

14/33

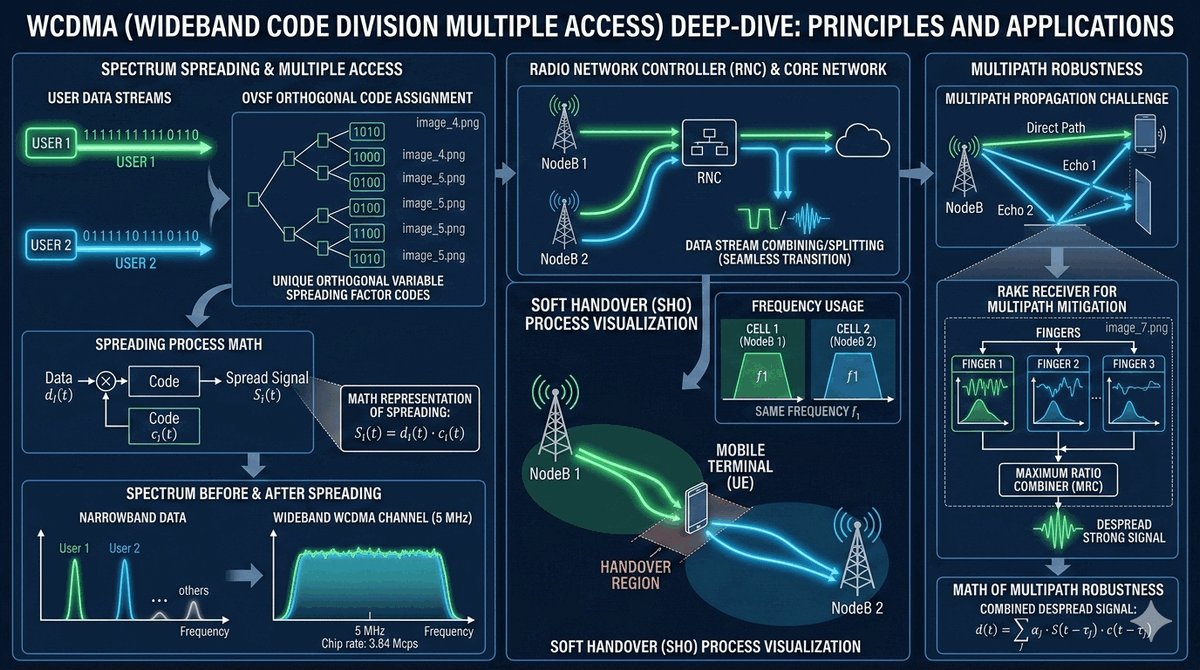

WCDMA (Wideband Code Division Multiple Access): Technologia radiowa 3G

WCDMA (Wideband Code Division Multiple Access) to technologia radiowa, która była sercem sieci 3G UMTS.

Kluczowe cechy WCDMA:

  • Rozpraszanie widma: Każdy użytkownik otrzymuje unikalny kod, który rozprasza jego sygnał w szerokim paśmie częstotliwości.
  • Wielodostęp: Wielu użytkowników może jednocześnie korzystać z tego samego pasma częstotliwości, ponieważ ich sygnały są rozróżniane za pomocą kodów.
  • Miękkie handovery: Umożliwia płynne przełączanie połączeń między stacjami bazowymi bez przerywania transmisji.
  • Zwiększona pojemność: Efektywniejsze wykorzystanie widma radiowego w porównaniu do TDMA/FDMA w 2G.

WCDMA było kluczowe dla osiągnięcia wyższych prędkości i pojemności w sieciach 3G.

Ważne: WCDMA wykorzystuje unikalne kody do rozpraszania widma, umożliwiając wielodostęp, miękkie handovery i zwiększoną pojemność sieci.
Technologia WCDMA

Zasada działania WCDMA opiera się na technice widma rozproszonego, w której sygnał każdego użytkownika jest mnożony przez unikalny kod rozpraszający o znacznie wyższej przepływności niż przesyłana informacja. Dzięki temu energia sygnału rozkładana jest na szerokie pasmo częstotliwości, co czyni transmisję odporną na wąskopasmowe zakłócenia i interferencje. Odbiornik WCDMA wykorzystuje ten sam kod do odtworzenia oryginalnego sygnału, podczas gdy sygnały zakodowane innymi kodami pozostają szerokopasmowe i są traktowane jako szum tła.

Mechanizm miękkiego handoveru w WCDMA pozwala urządzeniu mobilnemu na jednoczesne połączenie z kilkoma stacjami bazowymi podczas przemieszczania się między komórkami. W przeciwieństwie do twardego handoveru w GSM, gdzie następuje chwilowe przerwanie połączenia podczas przełączania komórek, miękki handover zapewnia płynną transmisję. WCDMA oferuje również mechanizm szybkiej kontroli mocy, który reguluje moc nadawania urządzenia mobilnego co 1,5 ms. Precyzyjna kontrola mocy jest niezbędna w systemach CDMA ze względu na problem dalekiego odbiornika, gdzie silniejszy sygnał może zagłuszyć słabsze transmisje innych użytkowników. Szerokość pasma 5 MHz w WCDMA pozwoliła na osiągnięcie znacznie wyższych prędkości transmisji niż w wąskopasmowych systemach 2G.

15/33

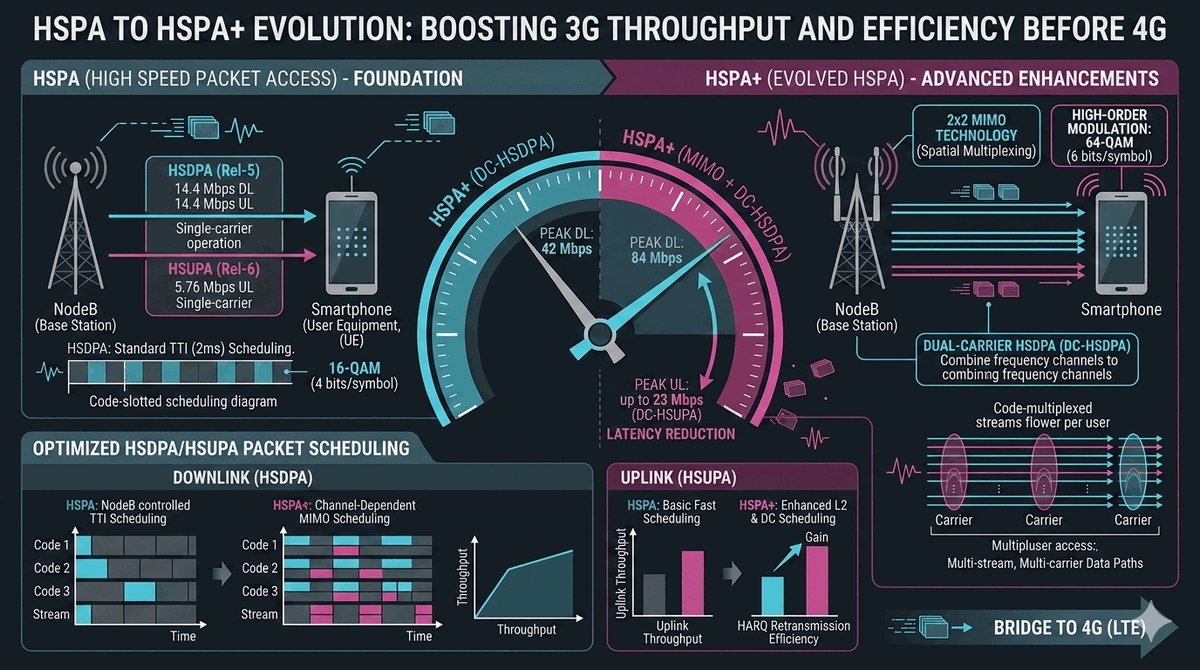

HSPA/HSPA+: Ewolucja 3G w kierunku 4G

HSPA (High-Speed Packet Access) i HSPA+ to ewolucyjne ulepszenia standardu 3G UMTS, które znacząco zwiększyły przepustowość i zmniejszyły opóźnienia, stanowiąc pomost między 3G a 4G.

HSPA:

  • HSDPA (High-Speed Downlink Packet Access): Zwiększenie prędkości pobierania danych (do 14,4 Mbps).
  • HSUPA (High-Speed Uplink Packet Access): Zwiększenie prędkości wysyłania danych (do 5,76 Mbps).

HSPA+:

  • Dalsze ulepszenia, takie jak MIMO i modulacja 64-QAM, które pozwoliły na osiągnięcie prędkości pobierania do 42 Mbps, a nawet 84 Mbps.

HSPA/HSPA+ umożliwiło operatorom oferowanie usług zbliżonych do 4G, wykorzystując istniejącą infrastrukturę 3G.

Ważne: HSPA/HSPA+ zwiększyły przepustowość 3G dzięki HSDPA, HSUPA, MIMO i modulacji 64-QAM, stanowiąc pomost między 3G a 4G.
HSPA evolution

HSDPA wprowadziło szereg zaawansowanych mechanizmów transmisji, w tym adaptacyjną modulację i kodowanie, które dynamicznie dostosowują parametry transmisji do warunków panujących w kanale radiowym. Dzięki zastosowaniu HARQ po stronie odbiornika możliwe jest szybkie odtwarzanie błędnie odebranych pakietów bez konieczności retransmisji na wyższych warstwach protokołu. HSUPA z kolei usprawniło transmisję w kierunku od użytkownika do sieci, wprowadzając podobne mechanizmy adaptacji i szybkiej retransmisji dla łącza wysyłania.

HSPA+ stanowiło dalszy krok ewolucyjny, wprowadzając technologie takie jak MIMO, które wykorzystuje wiele anten do jednoczesnej transmisji wielu strumieni danych. Modulacja 64-QAM zastosowana w HSPA+ pozwala na przesyłanie sześciu bitów w jednym symbolu, co podwaja przepustowość w porównaniu do 16-QAM. W praktyce sieci HSPA+ osiągały prędkości pobierania danych rzędu 21–42 Mbps, co było wartością zbliżoną do początkowych sieci LTE. Dzięki temu operatorzy mogli oferować usługi szerokopasmowe jeszcze przed pełnym wdrożeniem sieci czwartej generacji. W wielu krajach HSPA+ pozostawało dominującą technologią mobilną przez kilka lat po wprowadzeniu LTE.

16/33

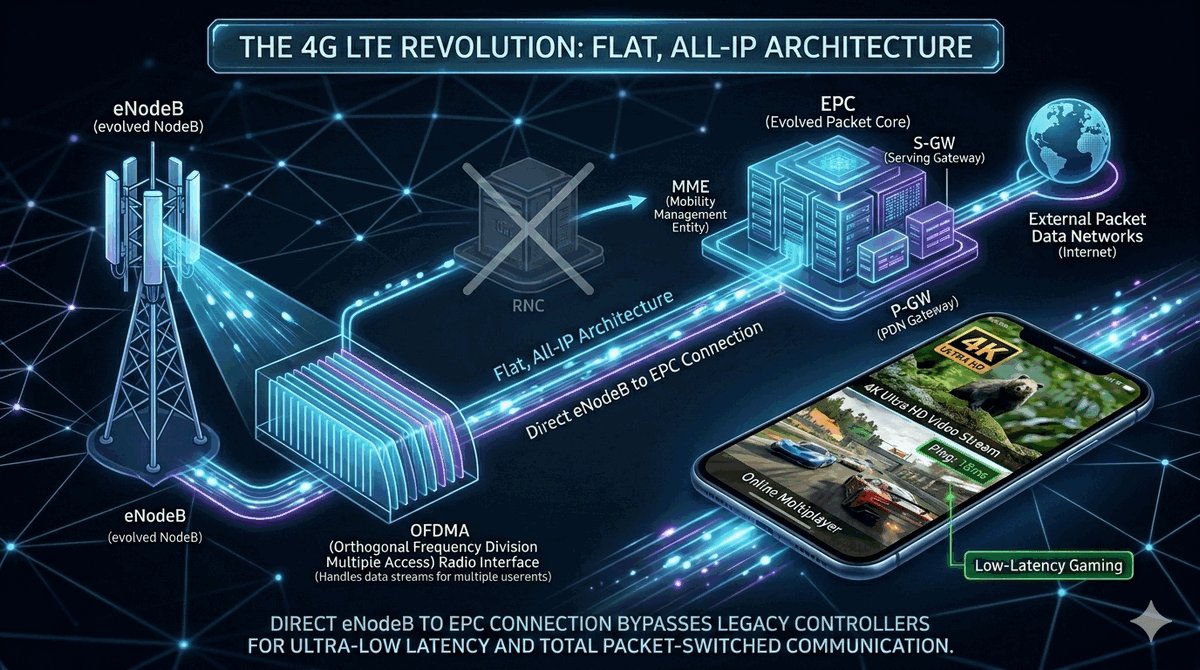

4G (LTE): Architektura All-IP i wysoka przepustowość

Czwarta generacja sieci komórkowych, LTE (Long Term Evolution), stanowiła rewolucję, odchodząc całkowicie od przełączania obwodów na rzecz architektury opartej wyłącznie na przełączaniu pakietów. Ta fundamentalna zmiana uprościła sieć i zoptymalizowała ją pod kątem transmisji danych, która stała się dominującą formą komunikacji.

Kluczowe cechy LTE:

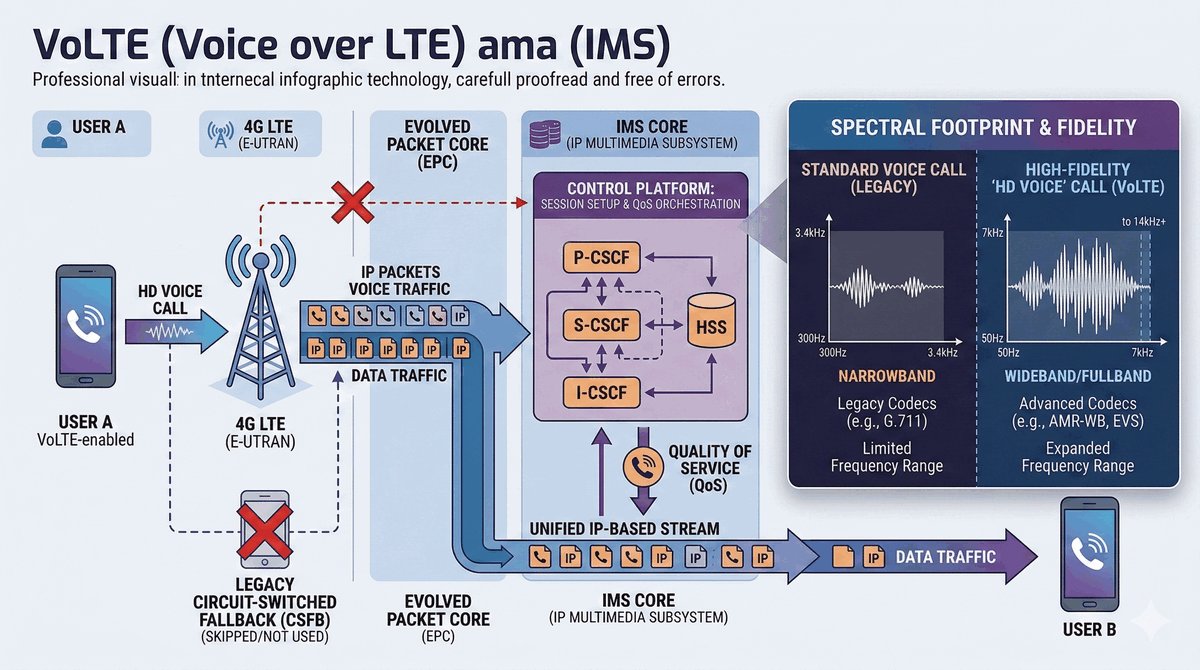

  • Architektura All-IP: Wszystkie usługi, w tym głos (VoLTE), są przesyłane jako pakiety danych.
  • Wysoka przepustowość: Teoretycznie do 100 Mbps w downlinku i 50 Mbps w uplinku (w początkowych wersjach).
  • Niskie opóźnienia: Znaczące zmniejszenie opóźnień w porównaniu do 3G.
  • Płaska architektura: Zredukowana liczba węzłów w sieci, co minimalizuje opóźnienia.
  • OFDMA i SC-FDMA: Nowe technologie radiowe dla efektywnego wykorzystania widma.

LTE stało się globalnym standardem dla szerokopasmowego mobilnego internetu.

Ważne: LTE (4G) zrewolucjonizował sieci komórkowe poprzez całkowite odejście od przełączania obwodów na rzecz architektury All-IP.
Sieć 4G LTE

Decyzja o całkowitym odejściu od komutacji łączy w LTE podyktowana była dominującym trendem wzrostu ruchu danych kosztem tradycyjnych połączeń głosowych. Architektura All-IP oznacza, że nawet usługa głosowa jest realizowana jako transmisja pakietowa z wykorzystaniem protokołu IP, bez dedykowanych kanałów obwodowych. Uproszczenie architektury LTE w stosunku do UMTS przejawia się przede wszystkim w redukcji liczby węzłów w ścieżce transmisji danych między użytkownikiem a siecią szkieletową.

Technologie OFDMA w kierunku pobierania i SC-FDMA w kierunku wysyłania zostały wybrane ze względu na ich odporność na interferencje międzysymbolowe i efektywność widmową. OFDMA dzieli dostępne pasmo na wiele ortogonalnych podnośnych, które mogą być przydzielane różnym użytkownikom w zależności od bieżącego zapotrzebowania. SC-FDMA zastosowane w łączu wysyłania charakteryzuje się niższym współczynnikiem mocy szczytowej do średniej, co przekłada się na mniejsze zużycie energii w urządzeniach mobilnych. LTE umożliwiło operatorom świadczenie usług dostępu do internetu o jakości zbliżonej do łączy stacjonarnych, co otworzyło drogę do zastępowania tradycyjnych sieci szerokopasmowych. Dzięki architekturze All-IP operatorzy mogli znacząco obniżyć koszty utrzymania sieci poprzez eliminację równoległych infrastruktur dla głosu i danych.

17/33

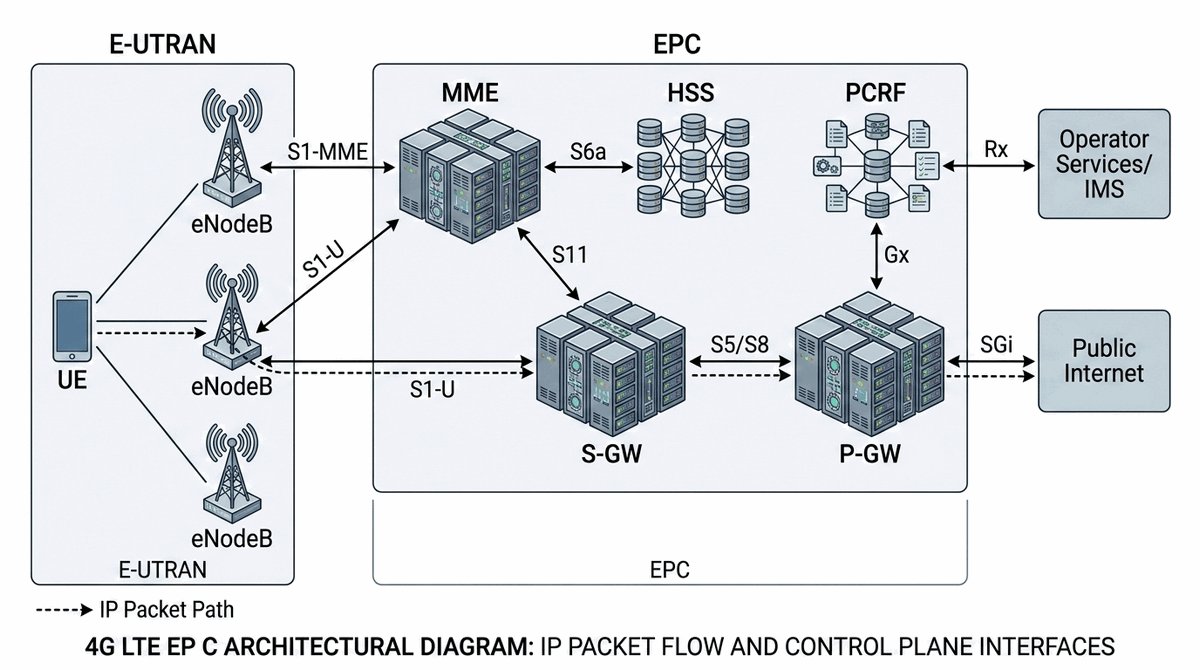

Architektura EPC (Evolved Packet Core): Sercem sieci 4G

Sercem architektury LTE jest EPC (Evolved Packet Core), czyli ewolucyjna sieć szkieletowa, zaprojektowana z myślą o wysokiej przepustowości, niskich opóźnieniach i elastyczności. EPC jest w pełni oparta na protokole IP.

Kluczowe komponenty EPC:

  • MME (Mobility Management Entity): Zarządzanie sygnalizacją, rejestracja użytkowników, uwierzytelnianie, śledzenie lokalizacji.
  • S-GW (Serving Gateway): Routing pakietów danych między siecią dostępu radiowego (E-UTRAN) a siecią szkieletową, buforowanie danych.
  • P-GW (Packet Data Network Gateway): Brama do zewnętrznych sieci IP (internet), przypisywanie adresów IP, egzekwowanie polityk QoS.
  • HSS (Home Subscriber Server): Centralna baza danych abonentów.
  • PCRF (Policy and Charging Rules Function): Zarządzanie politykami i rozliczaniem.
Ważne: EPC (Evolved Packet Core) to w pełni IP-owa sieć szkieletowa LTE z komponentami MME, S-GW, P-GW, HSS i PCRF.
Architektura EPC

MME jest kluczowym elementem płaszczyzny sterowania w EPC, odpowiedzialnym za przetwarzanie całej sygnalizacji związanej z zarządzaniem mobilnością i sesjami użytkowników. S-GW pełni funkcję lokalnego punktu zakotwiczenia dla danych użytkownika, obsługując routing pakietów między siecią radiową a siecią szkieletową LTE. P-GW stanowi bramę do zewnętrznych sieci IP i odpowiada za przydzielanie adresów IP urządzeniom mobilnym oraz egzekwowanie polityk jakości usług.

HSS w sieci LTE jest rozwinięciem koncepcji HLR z GSM, przechowującym dane abonentów i klucze uwierzytelniania zintegrowane z funkcjami IMS. PCRF zarządza politykami QoS i zasadami naliczania opłat, umożliwiając operatorom elastyczne różnicowanie usług dla poszczególnych abonentów. Architektura EPC została zaprojektowana z myślą o obsłudze bardzo dużego ruchu danych przy jednoczesnym zachowaniu niskich opóźnień transmisji. Komunikacja między komponentami EPC odbywa się z wykorzystaniem protokołów IP i interfejsów zdefiniowanych w specyfikacjach 3GPP. Skalowalność EPC pozwala na obsługę milionów jednoczesnych połączeń danych na jednym zestawie sprzętu.

18/33

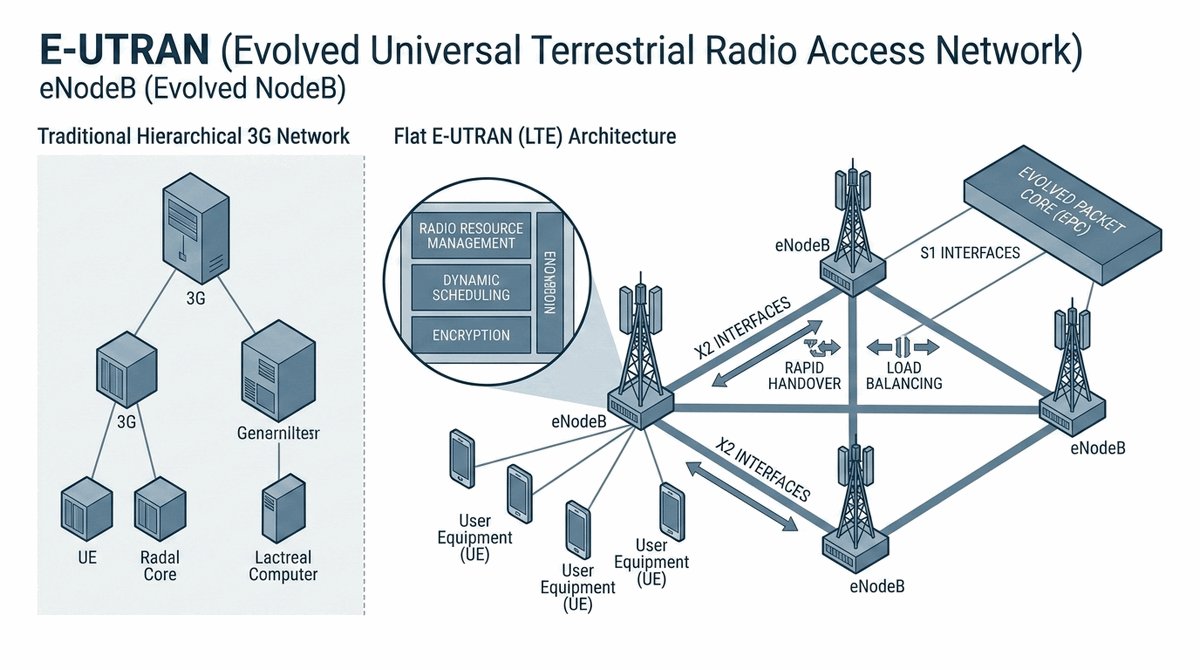

E-UTRAN (Evolved Universal Terrestrial Radio Access Network): eNodeB

Sieć dostępu radiowego w LTE, znana jako E-UTRAN (Evolved Universal Terrestrial Radio Access Network), charakteryzuje się znacznie uproszczoną i bardziej płaską architekturą w porównaniu do poprzednich generacji.

Głównym elementem jest eNodeB (Evolved NodeB), który łączy w sobie funkcje stacji bazowej i kontrolera radiowego, eliminując potrzebę istnienia oddzielnych jednostek, takich jak BSC czy RNC w 2G i 3G.

Funkcje eNodeB:

  • Zarządzanie zasobami radiowymi.
  • Planowanie transmisji.
  • Szyfrowanie danych.
  • Komunikacja z urządzeniami mobilnymi.
  • Bezpośrednie połączenie z EPC (S-GW i MME).

Ta płaska architektura ma kluczowe znaczenie dla zmniejszenia opóźnień i zwiększenia efektywności sieci LTE.

Ważne: eNodeB w LTE łączy funkcje stacji bazowej i kontrolera radiowego, eliminując potrzebę oddzielnych BSC/RNC i zmniejszając opóźnienia.
Element eNodeB

Połączenie funkcji stacji bazowej i kontrolera radiowego w jednym elemencie eNodeB eliminuje opóźnienia związane z komunikacją między BTS a BSC w sieciach GSM. eNodeB bezpośrednio komunikuje się z MME w celu przetwarzania sygnalizacji związanej z rejestracją i uwierzytelnianiem użytkowników. Ruch danych użytkownika jest przekazywany z eNodeB bezpośrednio do S-GW, co skraca ścieżkę transmisji i redukuje opóźnienia w porównaniu do poprzednich generacji.

eNodeB odpowiada za planowanie transmisji w interwale czasowym co 1 ms, co pozwala na bardzo precyzyjne przydzielanie zasobów radiowych. Mechanizm planowania uwzględnia zgłoszone przez urządzenia mobilne parametry jakości kanału, co umożliwia optymalne dopasowanie modulacji i kodowania. Stacje eNodeB łączą się między sobą za pomocą interfejsu X2, co umożliwia bezpośrednią komunikację przy handoverach bez angażowania MME. Dzięki płaskiej architekturze E-UTRAN opóźnienia w sieci LTE zostały zredukowane do poziomu poniżej 20 ms, co było znaczącą poprawą w stosunku do sieci 3G. Wdrożenie eNodeB uprościło również proces planowania sieci i zmniejszyło liczbę wymaganych węzłów pośrednich.

19/33
VoLTE (Voice over LTE): Głos w sieciach pakietowych

Wraz z przejściem sieci 4G LTE na architekturę wyłącznie pakietową, pojawiło się wyzwanie związane z obsługą połączeń głosowych. Rozwiązaniem tego problemu stała się technologia VoLTE (Voice over LTE), która przeniosła transmisję głosu do warstwy pakietowej, wykorzystując protokół IP.

VoLTE opiera się na architekturze IMS (IP Multimedia Subsystem), która jest platformą do dostarczania usług multimedialnych opartych na IP, w tym głosu, wideo i wiadomości.

Zalety VoLTE:

  • Szybsze zestawianie połączeń.
  • Lepsza jakość dźwięku (HD Voice).
  • Możliwość jednoczesnego korzystania z transmisji danych podczas rozmowy.
  • Efektywniejsze wykorzystanie zasobów sieciowych.
Ważne: VoLTE przenosi głos do warstwy pakietowej IP poprzez architekturę IMS, zapewniając szybsze połączenia i lepszą jakość dźwięku HD.
Technologia VoLTE

Implementacja VoLTE wymagała wprowadzenia architektury IMS, która dostarcza niezbędnych funkcji do zarządzania sesjami multimedialnymi w domenie IP. IMS wykorzystuje protokół SIP do ustanawiania, modyfikowania i zakańczania sesji komunikacyjnych, niezależnie od rodzaju przesyłanych mediów. W sieci LTE bez VoLTE połączenia głosowe musiały być realizowane z wykorzystaniem technologii CSFB, która przełączała urządzenie do sieci 3G lub 2G na czas rozmowy.

CSFB wiązało się z wydłużonym czasem zestawiania połączenia i koniecznością utrzymywania starszych sieci komórkowych równolegle z LTE. VoLTE eliminuje potrzebę CSFB, umożliwiając realizację połączeń głosowych bez wychodzenia z zasięgu sieci LTE. Jakość dźwięku w VoLTE jest znacząco wyższa niż w tradycyjnych połączeniach GSM dzięki zastosowaniu kodeka AMR-WB, który zapewnia szersze pasmo audio. VoLTE umożliwia jednoczesne prowadzenie rozmowy i korzystanie z szybkiej transmisji danych, co nie było możliwe w sieciach 3G podczas połączenia głosowego. Wprowadzenie VoLTE było kluczowe dla operatorów planujących wyłączenie starszych sieci 2G i 3G.

20/33

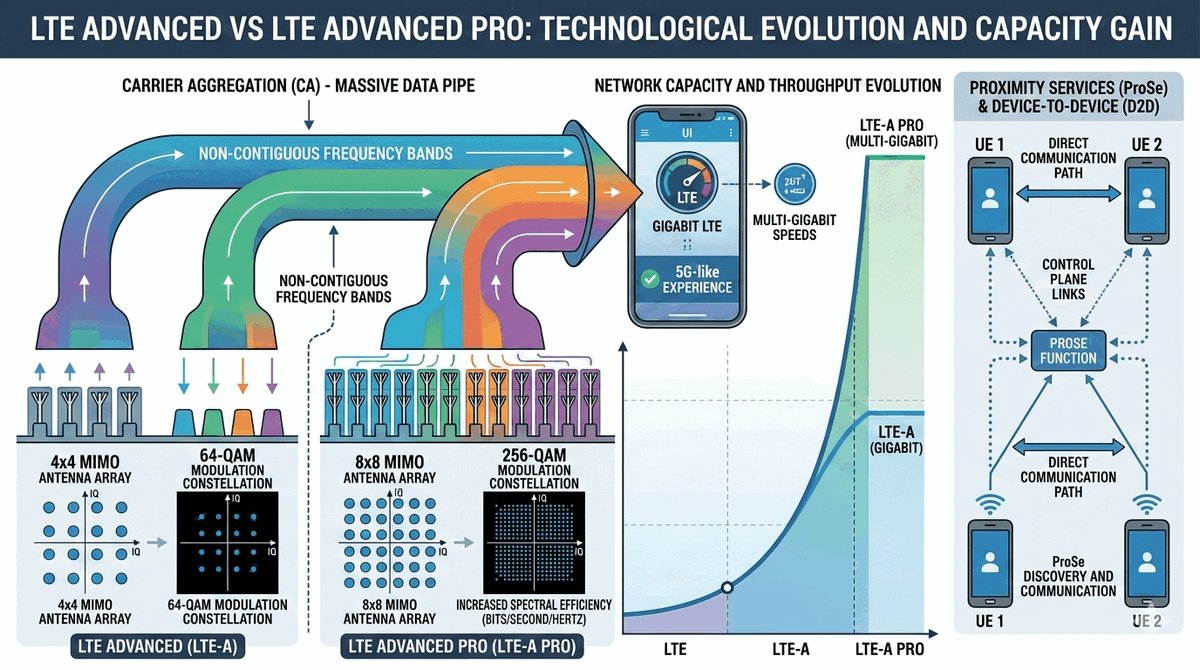

LTE Advanced i LTE Advanced Pro: Dalsze ulepszenia 4G

LTE Advanced i LTE Advanced Pro to kolejne ewolucyjne kroki w rozwoju 4G, które wprowadziły szereg innowacji, aby jeszcze bardziej zwiększyć przepustowość, pojemność i efektywność sieci.

Kluczowe technologie:

  • Agregacja pasm (Carrier Aggregation): Łączenie wielu pasm częstotliwości w jedno szersze pasmo, co zwiększa dostępną przepustowość.
  • Ulepszone MIMO: Większa liczba anten i strumieni przestrzennych.
  • Modulacja wyższego rzędu: 256-QAM, co pozwala na przesyłanie większej ilości danych w jednym symbolu.
  • LAA (Licensed Assisted Access): Wykorzystanie nielicencjonowanych pasm (np. 5 GHz) w połączeniu z licencjonowanymi.
  • ProSe (Proximity Services): Bezpośrednia komunikacja między urządzeniami (Device-to-Device).

Te ulepszenia pozwoliły LTE osiągnąć prędkości rzędu gigabitów na sekundę, zbliżając się do możliwości 5G.

Ważne: LTE Advanced wprowadził agregację pasm, MIMO i modulację 256-QAM, osiągając prędkości gigabitowe zbliżone do 5G.
LTE Advanced

Agregacja pasm jest jedną z najważniejszych technologii LTE Advanced, umożliwiającą łączenie do pięciu komponentowych pasm częstotliwości w jedno logiczne łącze transmisyjne. Każde pasmo komponentowe może mieć różną szerokość od 1,4 MHz do 20 MHz, co pozwala na elastyczne wykorzystanie rozproszonych zasobów widmowych operatora. Dzięki agregacji pasm możliwe jest osiągnięcie łącznych przepustowości do 100 MHz, co przekłada się na prędkości rzędu 1 Gbps w downlinku.

Rozwinięte techniki MIMO w LTE Advanced pozwalają na transmisję do ośmiu strumieni przestrzennych jednocześnie, co dodatkowo zwiększa pojemność sieci. Modulacja 256-QAM umożliwia przesyłanie ośmiu bitów informacji w każdym symbolu, co zwiększa efektywność widmową o 33 procent w porównaniu do 64-QAM. Technologia LAA pozwala na wykorzystanie nielicencjonowanego pasma 5 GHz jako dodatkowego zasobu transmisyjnego, co zwiększa dostępną przepustowość. LTE Advanced Pro wprowadził również koncepcję komunikacji między urządzeniami, która umożliwia bezpośrednią transmisję danych między telefonami bez pośrednictwa stacji bazowej. Te wszystkie ulepszenia sprawiły, że LTE Advanced Pro jest często określane jako technologia 4,5G.

21/33

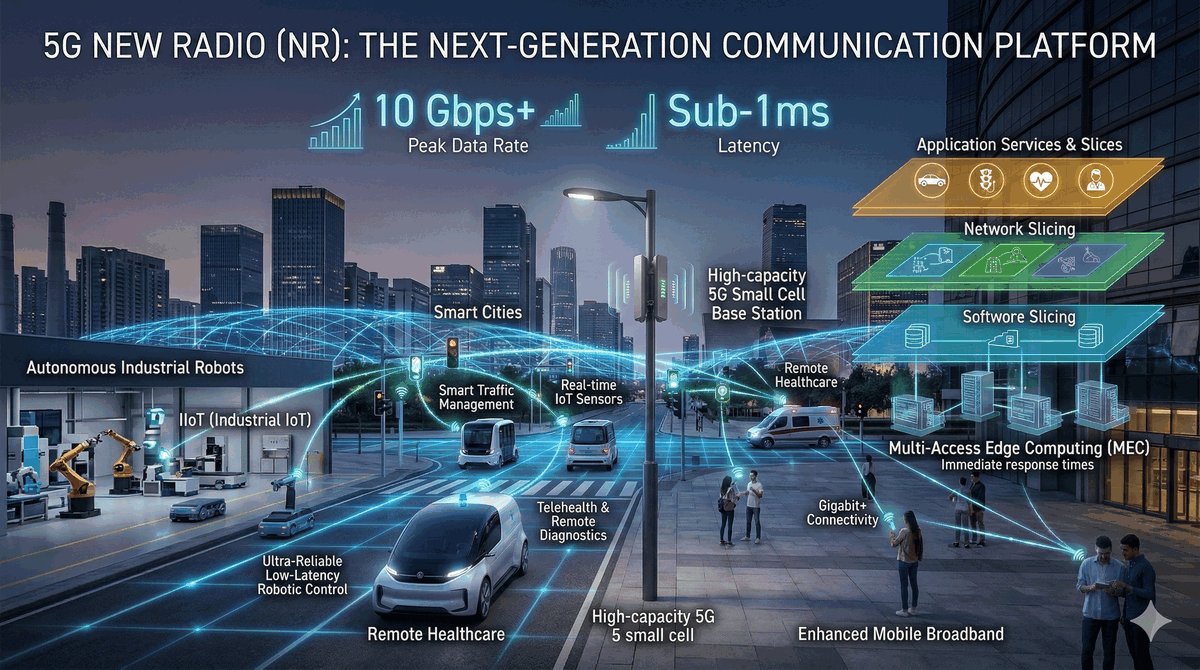

Wprowadzenie do 5G (New Radio - NR): Nowa era komunikacji

Piąta generacja sieci komórkowych, 5G, to znacznie więcej niż tylko ewolucja prędkości. Jest to platforma zaprojektowana do obsługi trzech fundamentalnie różnych scenariuszy użycia, które mają zrewolucjonizować wiele sektorów gospodarki i życia codziennego. 5G New Radio (NR) to nowy interfejs radiowy, który jest sercem 5G.

Kluczowe cechy 5G:

  • Ekstremalnie wysoka przepustowość: Do 10 Gbps i więcej.
  • Ultraniskie opóźnienia: Poniżej 1 ms.
  • Masowa łączność IoT: Obsługa milionów urządzeń na kilometr kwadratowy.
  • Plastrowanie sieci (Network Slicing): Możliwość tworzenia wirtualnych, dedykowanych sieci dla różnych zastosowań.
  • MEC (Multi-access Edge Computing): Przetwarzanie danych bliżej użytkownika.

5G to platforma dla innowacji, która umożliwi rozwój autonomicznych pojazdów, inteligentnych miast, przemysłu 4.0 i wielu innych.

Ważne: 5G to platforma obsługująca trzy scenariusze: eMBB (wysoka przepustowość), uRLLC (niskie opóźnienia) i mMTC (masowe IoT).
Sieć 5G NR

5G New Radio został zaprojektowany jako elastyczny interfejs radiowy zdolny do pracy w szerokim zakresie częstotliwości od poniżej 1 GHz do ponad 50 GHz. W przeciwieństwie do poprzednich generacji, 5G NR wykorzystuje skalowalną numerologię OFDM, gdzie odstęp między podnośnymi może być dynamicznie dostosowywany do warunków transmisji. Elastyczność 5G NR przejawia się również w możliwości dynamicznego przydzielania zasobów w domenie czasu i częstotliwości w ramach pojedynczej ramki transmisyjnej.

Minimalny interwał transmisyjny w 5G został skrócony do 0,125 ms, co pozwala na ekstremalnie niskie opóźnienia w aplikacjach uRLLC. Wprowadzenie pasm fal milimetrowych w 5G umożliwiło wykorzystanie nieużywanych wcześniej zasobów widma w zakresie 24–100 GHz. Sieci 5G są w stanie obsłużyć do miliona urządzeń na kilometr kwadratowy, co jest kluczowe dla rozwoju internetu rzeczy. Wirtualizacja funkcji sieciowych w 5G pozwala na dynamiczne skalowanie zasobów w zależności od bieżącego zapotrzebowania na usługi. Projektanci 5G NR poświęcili szczególną uwagę efektywności energetycznej, aby sprostać wymaganiom scenariusza mMTC.

22/33

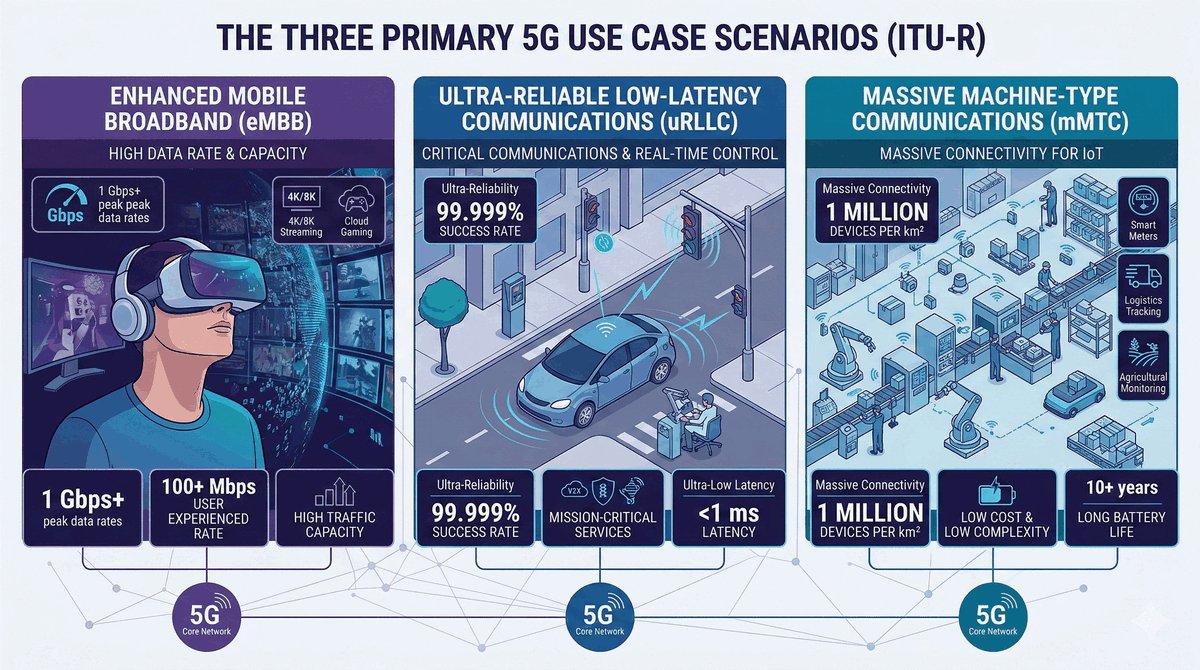

Trzy główne scenariusze użycia 5G

5G jest zaprojektowane do obsługi trzech głównych scenariuszy użycia, które odpowiadają na zróżnicowane potrzeby rynku:

  • eMBB (enhanced Mobile Broadband): Ulepszony mobilny szerokopasmowy dostęp. Koncentruje się na dostarczaniu ekstremalnie wysokiej przepustowości i pojemności, umożliwiając strumieniowanie wideo 8K, wirtualną i rozszerzoną rzeczywistość (VR/AR) oraz szybkie pobieranie dużych plików.
  • uRLLC (ultra-Reliable Low-Latency Communications): Ultraniezawodna komunikacja o niskich opóźnieniach. Scenariusz dla aplikacji wymagających ultraniskich opóźnień (poniżej 1 ms) i ekstremalnej niezawodności, takich jak autonomiczne pojazdy, zdalna chirurgia, automatyka przemysłowa i sterowanie robotami.
  • mMTC (massive Machine Type Communications): Masowa komunikacja typu maszyna-maszyna. Przeznaczone do obsługi ogromnej liczby urządzeń IoT, które przesyłają niewielkie ilości danych, ale wymagają bardzo długiej żywotności baterii i szerokiego zasięgu, np. inteligentne liczniki, sensory środowiskowe, śledzenie zasobów.
Ważne: eMBB zapewnia gigabitowe prędkości dla VR/AR, uRLLC gwarantuje opóźnienia poniżej 1 ms, a mMTC obsługuje miliony urządzeń IoT na km².
Scenariusze 5G

Scenariusz eMBB koncentruje się na zapewnieniu gigabitowych prędkości transmisji danych w ruchu pieszym i pojazdach, co umożliwia strumieniowanie wideo w jakości 8K. Aplikacje wirtualnej i rozszerzonej rzeczywistości wymagają nie tylko wysokiej przepustowości, ale także niskich opóźnień i precyzyjnej synchronizacji przesyłanych strumieni danych. Scenariusz uRLLC stawia najwyższe wymagania w zakresie niezawodności transmisji, która musi osiągać poziom 99,999 procent dla krytycznych zastosowań przemysłowych.

Zdalna chirurgia z wykorzystaniem robotów medycznych jest przykładem aplikacji uRLLC, gdzie opóźnienia poniżej 1 ms decydują o bezpieczeństwie pacjenta. Scenariusz mMTC zakłada obsługę ogromnej liczby urządzeń IoT przesyłających niewielkie ilości danych, takich jak czujniki temperatury i inteligentne liczniki energii. Urządzenia mMTC muszą charakteryzować się minimalnym zużyciem energii, aby baterie mogły działać nawet przez dziesięć lat bez wymiany. Trzy scenariusze 5G mogą być realizowane jednocześnie na wspólnej infrastrukturze fizycznej dzięki technologii network slicing. Każdy z tych scenariuszy stawia inne wymagania przed siecią dostępową i szkieletową 5G.

23/33

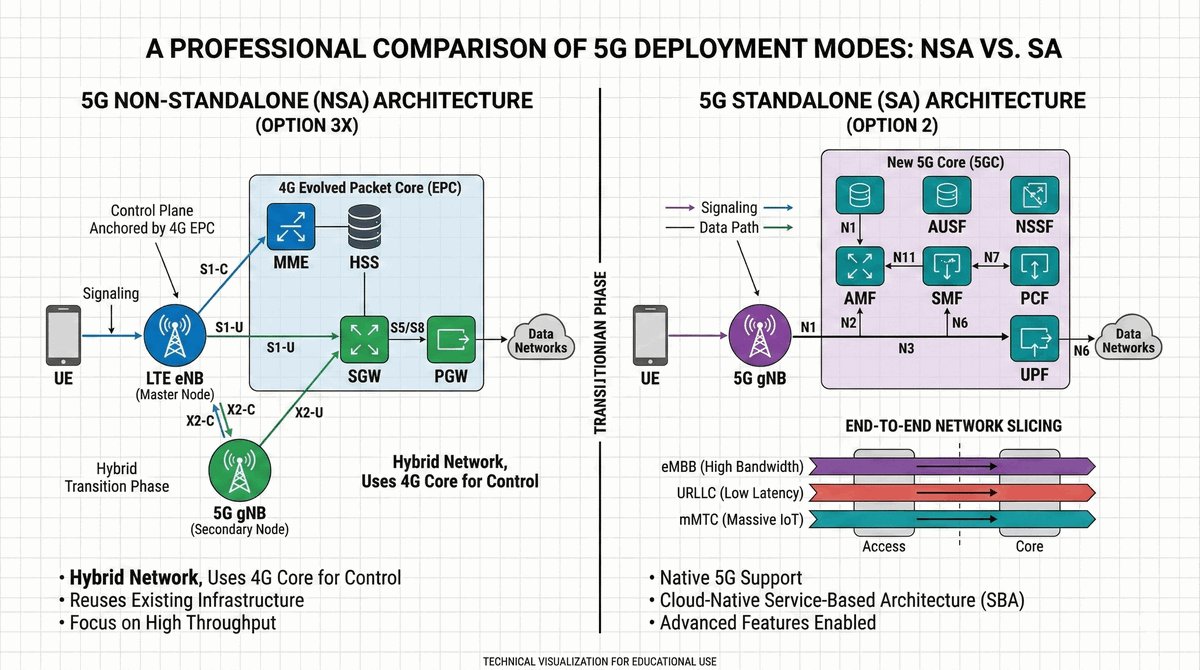

Koncepcja Non-Standalone (NSA) vs Standalone (SA) w 5G

Wdrażanie sieci 5G odbywa się w dwóch głównych fazach:

  • Non-Standalone (NSA): Wykorzystuje istniejącą infrastrukturę sieci 4G LTE (EPC) jako kotwicę dla sygnalizacji i zarządzania, podczas gdy 5G New Radio (NR) jest używane do zwiększenia przepustowości i zmniejszenia opóźnień. Jest to szybszy sposób na wprowadzenie 5G na rynek, ponieważ operatorzy mogą wykorzystać swoje obecne inwestycje w 4G.
  • Standalone (SA): Opiera się na zupełnie nowej sieci szkieletowej, zwanej 5G Core. 5G Core jest zaprojektowana od podstaw z myślą o wirtualizacji, chmurze i architekturze opartej na usługach (Service-Based Architecture - SBA). Umożliwia to pełne wykorzystanie możliwości 5G, takich jak plastrowanie sieci (Network Slicing), MEC i ultraniskie opóźnienia.

Przejście na SA jest kluczowe dla realizacji wszystkich obietnic 5G.

Ważne: NSA wykorzystuje infrastrukturę 4G jako kotwicę, a SA opiera się na nowej 5G Core z architekturą SBA dla pełni możliwości 5G.
NSA vs SA

Architektura NSA pozwoliła operatorom na szybkie uruchomienie usług 5G bez konieczności budowy całkowicie nowej sieci szkieletowej, co znacząco przyspieszyło wdrożenie. W modelu NSA stacja gNodeB 5G NR jest podłączona do istniejącej sieci EPC 4G, która pełni funkcję węzła kotwiczącego dla sygnalizacji i zarządzania mobilnością. Rozwiązanie NSA umożliwia stopniowe zwiększanie zasięgu 5G NR poprzez dokładanie nowych stacji bazowych bez zakłócania działania istniejącej sieci 4G.

Architektura SA opiera się na nowej sieci 5G Core, która została zaprojektowana od podstaw z myślą o obsłudze zaawansowanych funkcji 5G. 5G Core wykorzystuje architekturę SBA, w której funkcje sieciowe są modułowe i komunikują się za pomocą interfejsów API RESTful. Dopiero architektura SA umożliwia pełne wykorzystanie możliwości network slicingu i zarządzania zasobami dla różnych scenariuszy użycia. Migracja z NSA do SA wymaga od operatorów wymiany lub modernizacji systemu szkieletowego, co jest procesem stopniowym i kosztownym. Większość operatorów planuje docelowe przejście na architekturę SA w ciągu najbliższych lat.

24/33

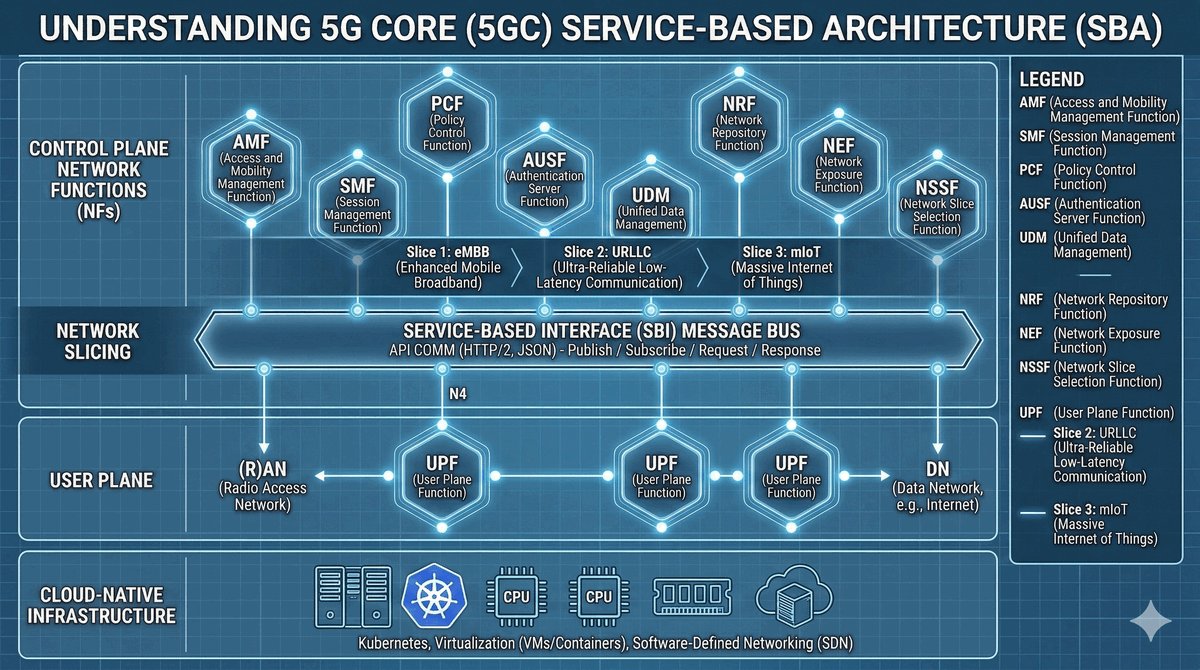

5G Core: Architektura oparta na usługach (SBA)

5G Core to serce architektury 5G Standalone (SA), zaprojektowane od podstaw z myślą o elastyczności, skalowalności i programowalności. Jej kluczową cechą jest Architektura Oparta na Usługach (Service-Based Architecture - SBA).

Cechy 5G Core i SBA:

  • Modularyzacja: Funkcje sieciowe są rozdzielone na niezależne moduły (Network Functions - NF), które komunikują się ze sobą za pomocą interfejsów opartych na API.
  • Wirtualizacja i konteneryzacja: Funkcje sieciowe są implementowane jako oprogramowanie działające na standardowych serwerach, często w kontenerach, co zwiększa elastyczność i efektywność.
  • Chmura: 5G Core jest zaprojektowana do działania w środowiskach chmurowych, co umożliwia dynamiczne skalowanie zasobów.
  • Plastrowanie sieci (Network Slicing): Możliwość tworzenia wielu wirtualnych, logicznie niezależnych sieci na tej samej fizycznej infrastrukturze, każda zoptymalizowana pod kątem konkretnego zastosowania (np. eMBB, uRLLC, mMTC).
Ważne: 5G Core wykorzystuje architekturę SBA z modularyzacją, wirtualizacją, chmurą i plastrowaniem sieci (Network Slicing).
5G Core SBA

Architektura SBA w 5G Core zastępuje hierarchiczne interfejsy punkt-punkt znane z poprzednich generacji elastycznym modelem komunikacji między funkcjami sieciowymi. Każda funkcja sieciowa w SBA jest niezależnym modułem oprogramowania, który rejestruje się w centralnym repozytorium i udostępnia swoje usługi za pomocą standardowych interfejsów API. Modularyzacja funkcji sieciowych umożliwia niezależne skalowanie poszczególnych komponentów w zależności od bieżącego obciążenia sieci.

Wirtualizacja funkcji sieciowych w 5G Core opiera się na platformach chmurowych i kontenerach, co pozwala na szybkie wdrażanie nowych usług. Network slicing w 5G Core umożliwia tworzenie izolowanych logicznych sieci o zdefiniowanych parametrach QoS dla różnych zastosowań. Każdy plaster sieci może mieć własne instancje funkcji sieciowych, takich jak AMF, SMF i UPF, skonfigurowane zgodnie z wymaganiami konkretnego scenariusza. Funkcje sieciowe 5G Core komunikują się przez interfejs HTTP/2 z wykorzystaniem formatu JSON do serializacji danych. Takie podejście umożliwia również łatwą integrację z zewnętrznymi systemami i aplikacjami poprzez standardowe API.

25/33

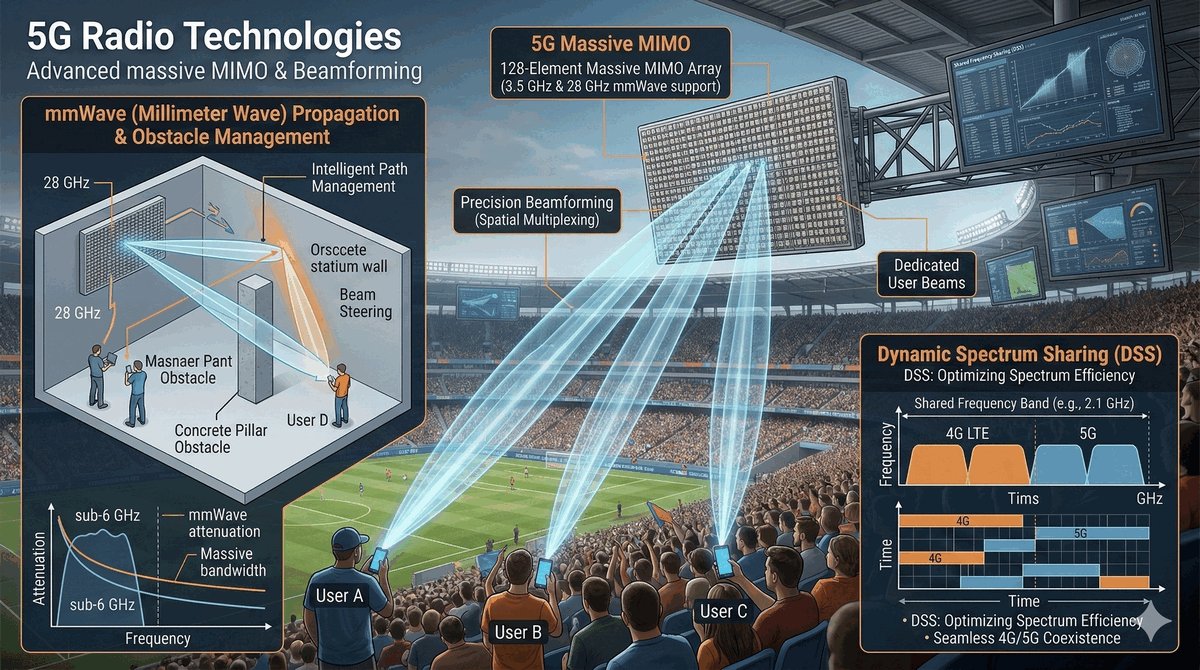

Kluczowe technologie radiowe w 5G: Massive MIMO, Beamforming, mmWave

5G wprowadza szereg innowacyjnych technologii radiowych, które umożliwiają osiągnięcie ekstremalnych parametrów wydajności.

Kluczowe technologie:

  • Massive MIMO (Multiple-Input, Multiple-Output): Wykorzystanie dziesiątek, a nawet setek anten w stacji bazowej do jednoczesnego wysyłania i odbierania wielu strumieni danych. Zwiększa to pojemność i efektywność widmową.
  • Beamforming (kształtowanie wiązki): Precyzyjne kierowanie sygnału radiowego w stronę konkretnego użytkownika, co zwiększa zasięg, jakość sygnału i zmniejsza interferencje.
  • mmWave (fale milimetrowe): Wykorzystanie bardzo wysokich częstotliwości (np. 24-100 GHz) do transmisji danych. Oferuje ogromną przepustowość, ale ma krótki zasięg i jest podatne na tłumienie przez przeszkody.
  • Dynamiczne współdzielenie widma (Dynamic Spectrum Sharing - DSS): Umożliwia współdzielenie tego samego pasma częstotliwości przez 4G i 5G, co ułatwia migrację.
Ważne: Kluczowe technologie 5G to Massive MIMO, Beamforming, mmWave oraz Dynamic Spectrum Sharing (DSS).
Technologie 5G

Massive MIMO w 5G wykorzystuje tablice antenowe składające się z 64, 128 lub nawet 256 elementów antenowych, co znacząco przewyższa możliwości systemów MIMO z poprzednich generacji. Zwiększenie liczby anten pozwala na precyzyjniejsze kształtowanie wiązki i obsługę większej liczby użytkowników jednocześnie na tych samych zasobach czasowo-częstotliwościowych. Beamforming w 5G umożliwia dynamiczne kierowanie wiązki radiowej w stronę konkretnego urządzenia, co poprawia jakość sygnału i zmniejsza interferencje z innymi użytkownikami.

Fale milimetrowe oferują dostęp do bardzo szerokich pasm częstotliwości rzędu kilkuset megaherców, co przekłada się na ogromne przepustowości transmisji. Zasięg fal milimetrowych jest jednak ograniczony do kilkuset metrów, a sygnał jest łatwo tłumiony przez ściany budynków i przeszkody terenowe. Technologia DSS umożliwia elastyczne przydzielanie zasobów widma między LTE i 5G NR w zależności od bieżącego zapotrzebowania. DSS pozwala operatorom na efektywne wykorzystanie istniejących pasm częstotliwości podczas migracji z 4G na 5G. Połączenie Massive MIMO, beamformingu i mmWave pozwala osiągnąć spektakularne wzrosty przepustowości w porównaniu do 4G.

26/33

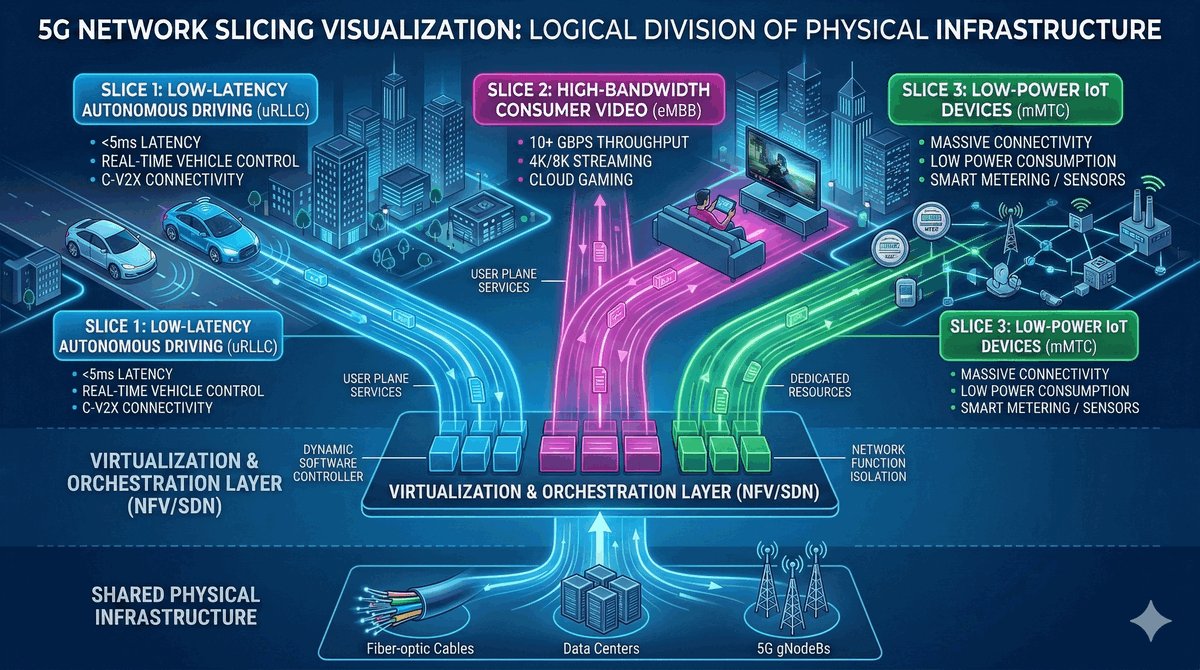

Plastrowanie sieci (Network Slicing): Elastyczność i optymalizacja

Plastrowanie sieci (Network Slicing) to jedna z najbardziej rewolucyjnych funkcji 5G, umożliwiająca tworzenie wielu wirtualnych, logicznie niezależnych sieci na tej samej fizycznej infrastrukturze. Każdy "plaster" (slice) może być zoptymalizowany pod kątem konkretnego zastosowania, oferując różne parametry wydajności, bezpieczeństwa i funkcjonalności.

Zalety Network Slicing:

  • Elastyczność: Operatorzy mogą dynamicznie tworzyć i zarządzać plastrami, dostosowując sieć do zmieniających się potrzeb.
  • Optymalizacja zasobów: Każdy plaster otrzymuje dedykowane zasoby sieciowe, co gwarantuje wymaganą jakość usług.
  • Nowe modele biznesowe: Umożliwia oferowanie spersonalizowanych usług dla różnych branż (np. motoryzacja, zdrowie, przemysł).
  • Izolacja: Plaster jest izolowany od innych, co zwiększa bezpieczeństwo i niezawodność.
Ważne: Network Slicing tworzy wirtualne, niezależne sieci na wspólnej infrastrukturze, każda zoptymalizowana dla konkretnego zastosowania.
Network Slicing

Network slicing pozwala operatorom na tworzenie dedykowanych wirtualnych sieci dla różnych branż, na przykład osobny plaster dla autonomicznych pojazdów wymagający niskich opóźnień. Każdy plaster sieci jest izolowany od pozostałych, co oznacza, że awaria lub przeciążenie jednego plastra nie wpływa na działanie innych. Zarządzanie plastrami odbywa się za pomocą centralnego systemu orkiestracji, który monitoruje wydajność każdego plastra i w razie potrzeby dokonuje realokacji zasobów.

Plaster przeznaczony dla usług eMBB może być skonfigurowany z wysoką przepustowością i dużą pojemnością, kosztem wyższych opóźnień. Plaster dla uRLLC zapewnia ultraniskie opóźnienia i wysoką niezawodność, ale może mieć ograniczoną przepustowość dla pojedynczego użytkownika. Plaster mMTC zoptymalizowany jest dla ogromnej liczby urządzeń IoT przesyłających małe pakiety danych przy minimalnym zużyciu energii. Koncepcja network slicingu jest realizowana poprzez kombinację wirtualizacji funkcji sieciowych i programowalnej infrastruktury SDN. Operatorzy mogą oferować plastry sieci jako usługę dla klientów korporacyjnych z gwarantowanym poziomem SLA.

27/33

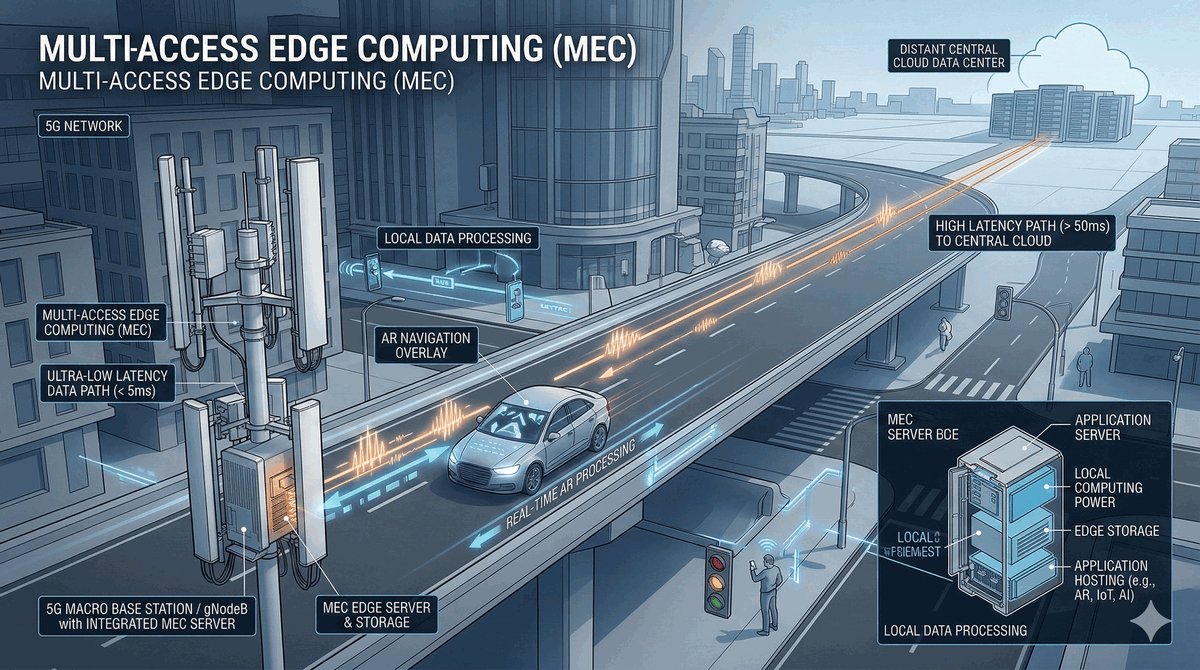

MEC (Multi-access Edge Computing): Przetwarzanie danych na brzegu sieci

MEC (Multi-access Edge Computing), wcześniej znane jako Mobile Edge Computing, to technologia, która przenosi zasoby obliczeniowe i pamięć masową bliżej użytkownika końcowego, na "brzeg" sieci. Zamiast przesyłać wszystkie dane do centralnej chmury, MEC umożliwia ich przetwarzanie w stacji bazowej lub w jej pobliżu.

Zalety MEC:

  • Ultraniskie opóźnienia: Drastyczne zmniejszenie opóźnień, kluczowe dla aplikacji uRLLC (np. autonomiczne pojazdy, AR/VR).
  • Zmniejszenie obciążenia sieci szkieletowej: Dane są przetwarzane lokalnie, co odciąża centralną sieć.
  • Zwiększone bezpieczeństwo: Dane mogą być przetwarzane w kontrolowanym środowisku lokalnym.
  • Nowe usługi: Umożliwia rozwój innowacyjnych aplikacji, które wymagają przetwarzania w czasie rzeczywistym.

MEC jest kluczowym elementem architektury 5G, wspierającym rozwój inteligentnych miast i przemysłu 4.0.

Ważne: MEC przenosi obliczenia na brzeg sieci, redukując opóźnienia i odciążając sieć szkieletową dla aplikacji czasu rzeczywistego.
Edge Computing

Architektura MEC zakłada rozmieszczenie serwerów obliczeniowych bezpośrednio w stacjach bazowych lub w węzłach agregacyjnych sieci dostępowej. Serwery MEC uruchamiają aplikacje i usługi w bezpośrednim sąsiedztwie użytkowników, co eliminuje opóźnienia związane z transmisją danych do centralnej chmury. Dzięki MEC możliwe jest przetwarzanie strumieni wideo z kamer monitoringu miejskiego w czasie rzeczywistym bez przesyłania ogromnych ilości danych do centralnego centrum danych.

Systemy autonomicznych pojazdów wymagają wymiany informacji o pozycji i prędkości między samochodami z opóźnieniami poniżej kilku milisekund, co jest możliwe dzięki lokalnemu przetwarzaniu MEC. MEC odciąża sieć szkieletową poprzez filtrowanie i agregację danych na brzegu sieci przed przesłaniem ich do chmury centralnej. Platformy MEC udostępniają interfejsy API dla programistów, umożliwiające tworzenie aplikacji wykorzystujących informacje o lokalizacji i jakości kanału radiowego. MEC jest kluczowym elementem strategii operatorów w kontekście rozwoju usług przemysłowych i miejskich w ramach koncepcji inteligentnych miast. Standard ETSI definiuje architekturę referencyjną MEC, która zapewnia interoperacyjność rozwiązań różnych producentów.

28/33

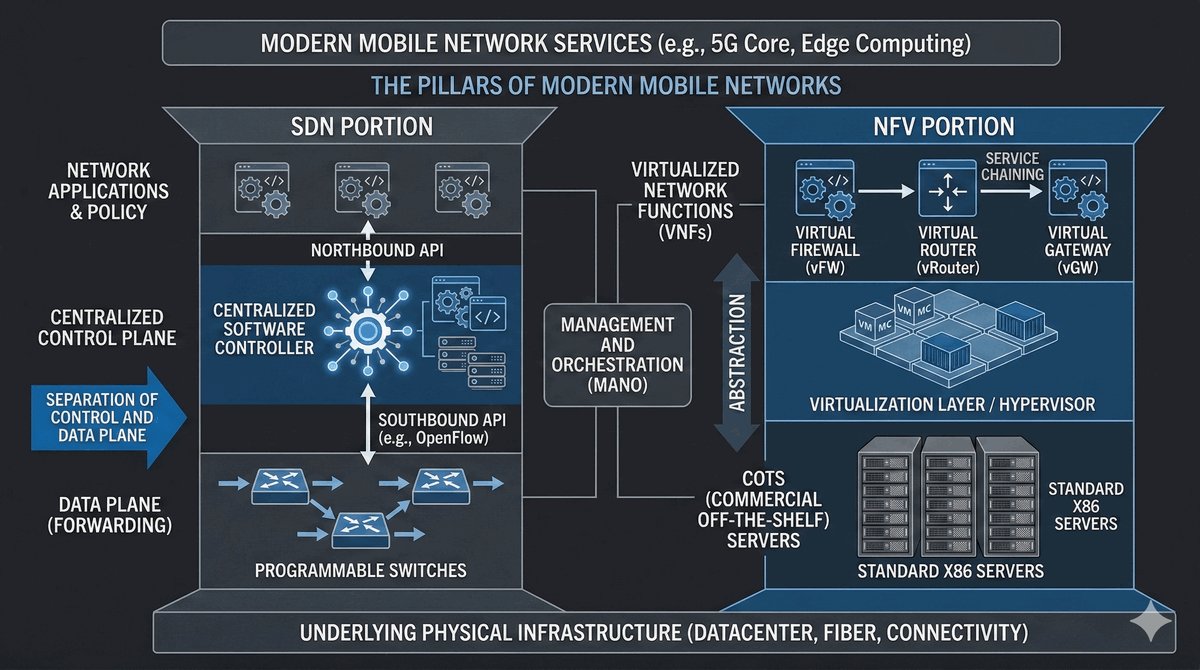

SDN (Software-Defined Networking) i NFV (Network Function Virtualization)

SDN (Software-Defined Networking) i NFV (Network Function Virtualization) to dwie komplementarne technologie, które są fundamentem nowoczesnych sieci komórkowych, zwłaszcza 5G.

SDN (Software-Defined Networking):

  • Oddziela płaszczyznę sterowania (control plane) od płaszczyzny danych (data plane).
  • Umożliwia centralne zarządzanie siecią za pomocą oprogramowania, co zwiększa elastyczność i programowalność.

NFV (Network Function Virtualization):

  • Wirtualizuje funkcje sieciowe (np. routery, firewalle, MSC) i uruchamia je jako oprogramowanie na standardowych serwerach.
  • Zmniejsza koszty sprzętu, zwiększa elastyczność i skalowalność.

Te technologie umożliwiają budowanie bardziej dynamicznych, efektywnych i skalowalnych sieci, które mogą szybko dostosowywać się do zmieniających się wymagań.

Ważne: SDN oddziela sterowanie od danych, NFV wirtualizuje funkcje sieciowe – fundament nowoczesnych, elastycznych sieci 5G.
SDN/NFV

SDN wprowadza centralny kontroler sieci, który zarządza przepływem danych i konfiguracją urządzeń sieciowych za pomocą protokołu OpenFlow lub podobnych rozwiązań. Oddzielenie płaszczyzny sterowania od płaszczyzny transmisji danych pozwala na programowalne kształtowanie ruchu sieciowego bez konieczności ręcznej konfiguracji każdego urządzenia. NFV umożliwia uruchamianie funkcji sieciowych, takich jak zapory ogniowe czy systemy równoważenia obciążenia, na standardowych serwerach zamiast na dedykowanym sprzęcie.

Dzięki NFV operatorzy mogą szybko wdrażać nowe usługi sieciowe bez konieczności zakupu i instalacji nowego sprzętu. Połączenie SDN i NFV tworzy fundament dla elastycznej i skalowalnej sieci 5G, która może dynamicznie dostosowywać się do zmieniających się wymagań. Wirtualizacja funkcji sieciowych znacząco obniża koszty operacyjne poprzez automatyzację procesów wdrożenia i skalowania. Technologie SDN i NFV umożliwiają również łatwiejsze testowanie nowych funkcji w izolowanym środowisku wirtualnym przed wdrożeniem produkcyjnym. Wdrożenie SDN i NFV wymaga jednak zmiany podejścia do zarządzania siecią i odpowiedniego przeszkolenia personelu technicznego.

29/33

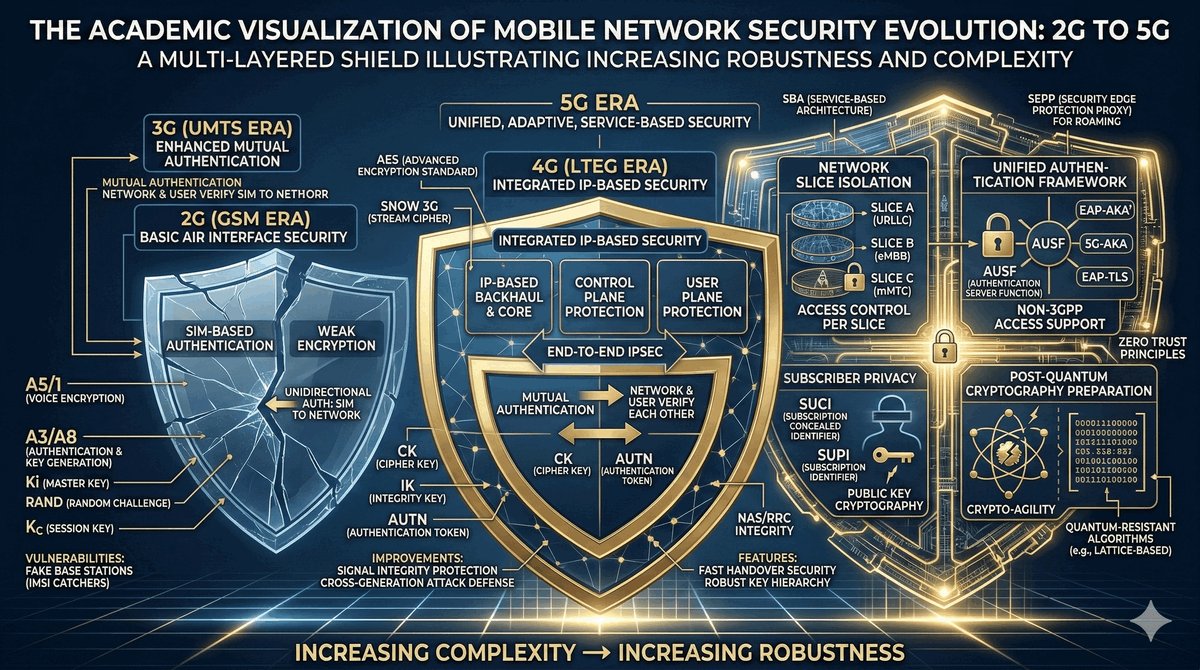

Bezpieczeństwo w sieciach komórkowych: Ewolucja i wyzwania

Bezpieczeństwo zawsze było kluczowym aspektem w sieciach komórkowych, a każda generacja wprowadzała nowe mechanizmy ochrony.

Ewolucja bezpieczeństwa:

  • 2G (GSM): Podstawowe uwierzytelnianie (SIM), szyfrowanie A5/1 (z czasem okazało się słabe).
  • 3G (UMTS): Wzmacniane uwierzytelnianie, silniejsze algorytmy szyfrowania, wzajemne uwierzytelnianie (sieć-użytkownik).
  • 4G (LTE): Architektura All-IP wymagała nowych mechanizmów bezpieczeństwa IP, silne szyfrowanie, ochrona integralności danych.
  • 5G: Kompleksowe podejście do bezpieczeństwa, w tym ochrona plastrów sieci, bezpieczeństwo MEC, uwierzytelnianie oparte na kluczach publicznych, ochrona przed atakami kwantowymi.

Wyzwania obejmują ochronę prywatności użytkowników, odporność na ataki DoS, bezpieczeństwo IoT i ochronę infrastruktury sieciowej.

Ważne: Bezpieczeństwo ewoluowało od podstawowego uwierzytelniania SIM w 2G do kompleksowej ochrony plastrów sieci i MEC w 5G.
Bezpieczeństwo sieci

W sieciach 2G algorytm szyfrowania A5/1 okazał się podatny na ataki z wykorzystaniem tęczowych tablic, co umożliwiło łatwe odszyfrowanie przechwyconych rozmów. Sieci 3G wprowadziły wzajemne uwierzytelnianie między siecią a urządzeniem, które uniemożliwiło ataki z wykorzystaniem fałszywych stacji bazowych, znane jako IMSI catchers. W LTE zastosowano silniejsze algorytmy szyfrowania i ochronę integralności wszystkich przesyłanych danych sygnalizacyjnych.

Bezpieczeństwo w 5G obejmuje ochronę plastrów sieci przed atakami, które mogłyby przenikać między poszczególnymi wirtualnymi sieciami. W 5G wprowadzono również szyfrowanie tożsamości użytkownika, które uniemożliwia śledzenie abonenta przez nieautoryzowane podmioty. Zagrożenia dla sieci 5G obejmują ataki na interfejsy API funkcji sieciowych oraz próby naruszenia izolacji plastrów sieciowych. Rozwój obliczeń kwantowych stanowi długoterminowe zagrożenie dla obecnych algorytmów kryptograficznych stosowanych w sieciach komórkowych. Producenci sprzętu i operatorzy współpracują nad wdrożeniem kryptografii postkwantowej w przyszłych generacjach sieci.

30/33

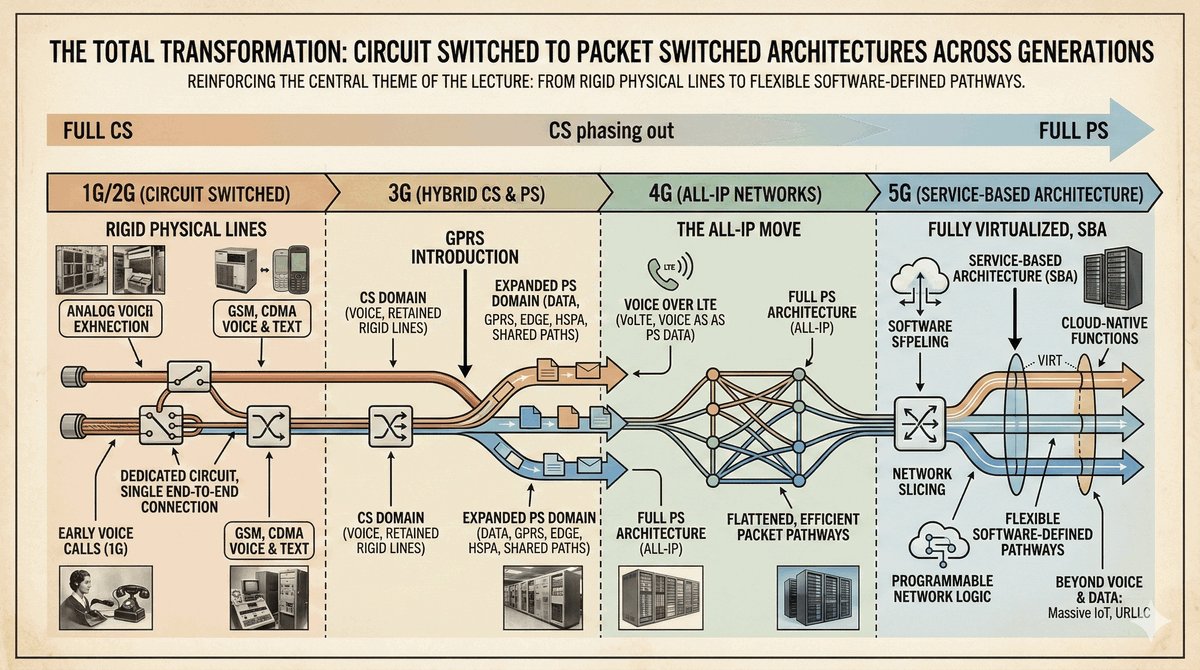

Podsumowanie: Transformacja od Circuit Switched do Packet Switched

Podsumowując ewolucję sieci komórkowych, obserwujemy fundamentalną transformację od systemów opartych na przełączaniu obwodów (Circuit Switched) do architektur w pełni pakietowych (Packet Switched).

Kluczowe etapy transformacji:

  • 2G (GSM): Dominacja przełączania obwodów dla głosu.
  • 2.5G (GPRS/EDGE): Pierwsze kroki w kierunku pakietowej transmisji danych, ale nadal z siecią obwodową dla głosu.
  • 3G (UMTS): Rozwój sieci pakietowej, ale nadal z elementami obwodowymi.
  • 4G (LTE): Całkowite porzucenie przełączania obwodów, sieć All-IP.
  • 5G: Kontynuacja trendu, architektura oparta na usługach (SBA), wirtualizacja.

Ta transformacja umożliwiła nie tylko drastyczny wzrost przepustowości i zmniejszenie opóźnień, ale także uprościła architekturę sieci i otworzyła drogę do innowacyjnych usług.

Ważne: Ewolucja sieci to transformacja od Circuit Switched w 2G przez All-IP w 4G do Service-Based Architecture w 5G.
Podsumowanie

Transformacja z komutacji łączy na komutację pakietów jest najbardziej fundamentalną zmianą w historii sieci komórkowych, która umożliwiła rozwój mobilnego internetu. Komutacja łączy zapewniała gwarantowaną przepustowość i stałe opóźnienia, co było idealne dla transmisji głosu, ale nieefektywne dla danych. Przejście na komutację pakietów pozwoliło na elastyczne współdzielenie zasobów sieciowych między wieloma użytkownikami i aplikacjami.

Architektura All-IP w LTE całkowicie wyeliminowała potrzebę utrzymywania oddzielnych sieci dla głosu i danych. W 5G koncepcja sieci zunifikowanej poszła jeszcze dalej, wprowadzając architekturę opartą na usługach i wirtualizację funkcji sieciowych. Dzięki temu operatorzy mogą oferować usługi dostosowane do indywidualnych potrzeb klientów, zarówno konsumentów, jak i przedsiębiorstw. Efektem transformacji jest nie tylko wzrost przepustowości i zmniejszenie opóźnień, ale także większa elastyczność i programowalność całej infrastruktury sieciowej. Zmiana ta miała również ogromny wpływ na modele biznesowe operatorów telekomunikacyjnych na całym świecie.

31/33

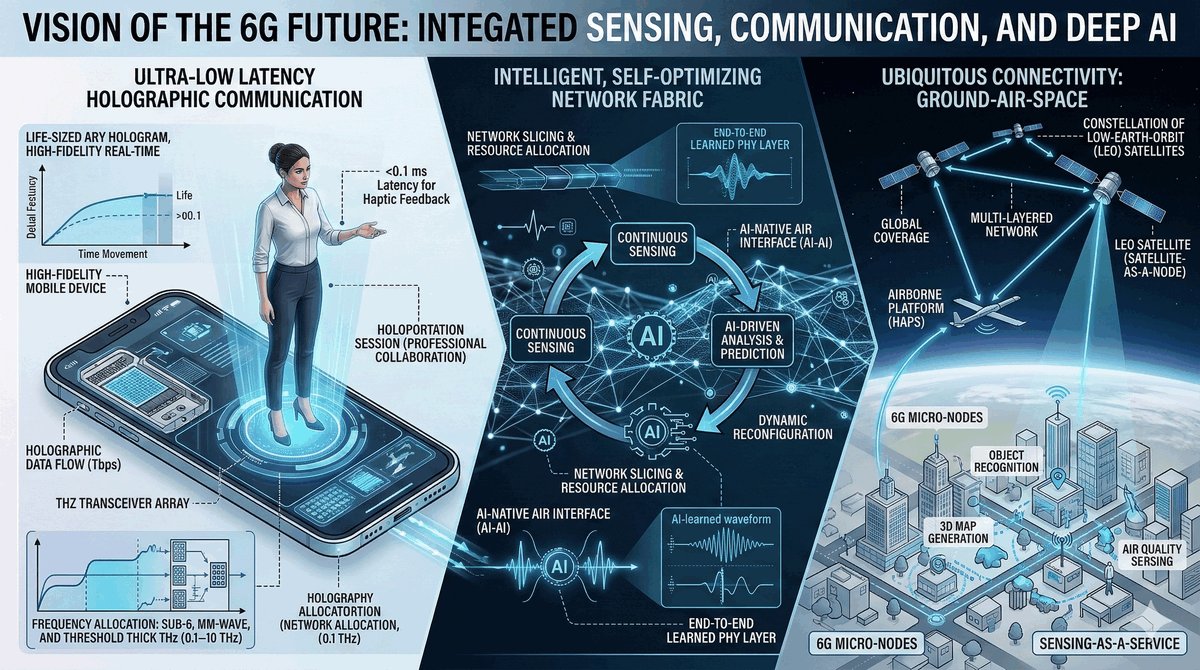

Przyszłość sieci komórkowych: 6G i poza nią

Ewolucja sieci komórkowych nie zatrzymuje się na 5G. Już trwają prace nad szóstą generacją (6G), która ma przynieść kolejne rewolucyjne zmiany.

Kierunki rozwoju 6G:

  • Jeszcze wyższe częstotliwości: Wykorzystanie pasm terahercowych (THz) dla ekstremalnej przepustowości.
  • Sztuczna inteligencja (AI) i uczenie maszynowe (ML): Głęboka integracja AI/ML w zarządzanie siecią i optymalizację.
  • Komunikacja holograficzna i immersywna: Nowe doświadczenia użytkownika.
  • Integracja z przestrzenią kosmiczną: Łączność satelitarna jako integralna część sieci.
  • Zrównoważony rozwój: Sieci o jeszcze większej efektywności energetycznej.

Przyszłość sieci komórkowych to świat ultrapołączony, inteligentny i zintegrowany z naszym otoczeniem.

Ważne: 6G będzie wykorzystywać pasma terahercowe, głęboką integrację AI/ML oraz komunikację holograficzną i satelitarną.
Sieć 6G

Prace nad standardem 6G koncentrują się na wykorzystaniu pasm terahercowych w zakresie 100–300 GHz, które oferują jeszcze większe przepustowości niż fale milimetrowe stosowane w 5G. Komunikacja w pasmach terahercowych wymaga opracowania nowych materiałów i technologii nadawczo-odbiorczych ze względu na ekstremalne tłumienie sygnału. Sztuczna inteligencja i uczenie maszynowe będą odgrywać kluczową rolę w automatyzacji zarządzania sieciami 6G i optymalizacji transmisji.

Komunikacja holograficzna umożliwi przesyłanie trójwymiarowych obrazów w czasie rzeczywistym, co wymaga przepustowości rzędu terabitów na sekundę. Integracja sieci komórkowych z łącznością satelitarną zapewni globalny zasięg i eliminację białych plam komunikacyjnych. Sieci 6G mają być projektowane z myślą o minimalnym zużyciu energii i zrównoważonym rozwoju, aby ograniczyć wpływ na środowisko naturalne. Przewiduje się, że pierwsze komercyjne wdrożenia sieci 6G nastąpią około 2030 roku, po zakończeniu prac standaryzacyjnych. Badania nad 6G są już prowadzone w czołowych ośrodkach naukowych i laboratoriach firm telekomunikacyjnych na całym świecie.
