Witajcie na prezentacji poświęconej sieciom satelitarnym. W dzisiejszym wykładzie zagłębimy się w świat komunikacji kosmicznej, od podstawowych zasad działania satelitów, przez ich architekturę i segmenty, aż po różnice między systemami geostacjonarnymi (GEO) a dynamicznie rozwijającymi się konstelacjami na niskiej orbicie okołoziemskiej (LEO).

Celem tej prezentacji jest dostarczenie kompleksowej wiedzy na temat roli satelitów w globalnej komunikacji, ich zastosowań, wyzwań oraz przyszłości w kontekście integracji z sieciami 5G i dalszymi generacjami. Zrozumienie tych aspektów jest kluczowe dla każdego, kto chce efektywnie wykorzystywać i projektować rozwiązania oparte na łączności satelitarnej.

• Wprowadzenie: Rola satelitów w komunikacji globalnej
• Architektura systemu satelitarnego
• Orbity satelitarne: GEO, MEO, LEO
• Systemy GEO: Zalety i wady
• Konstelacje LEO: Nowa era internetu satelitarnego
• Segment naziemny: Kluczowe elementy
• Techniki dostępowe i pasma częstotliwości
• Zastosowania sieci satelitarnych (w tym w 5G)
• Podsumowanie i przyszłość

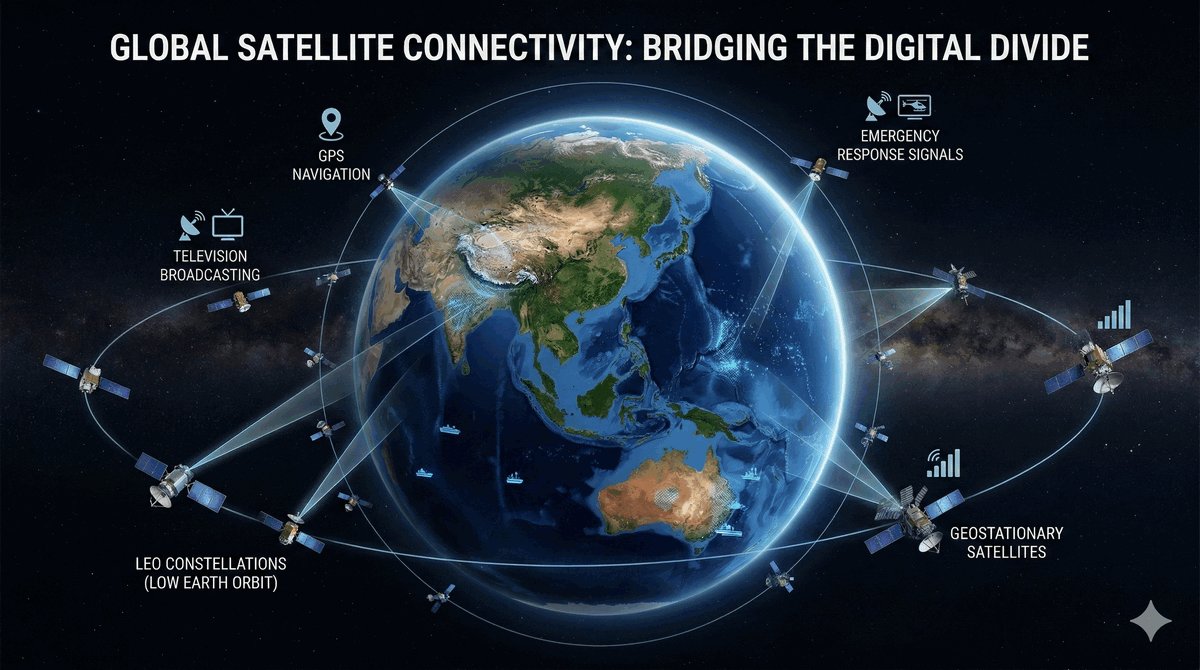

Sieci satelitarne odgrywają niezastąpioną rolę w globalnej komunikacji, umożliwiając łączność na obszarach, gdzie tradycyjna infrastruktura naziemna jest niedostępna lub nieopłacalna. Ich unikalna zdolność do pokrywania ogromnych obszarów geograficznych sprawia, że są kluczowym elementem w zapewnianiu dostępu do informacji i usług na całym świecie.

Główne zastosowania:

• Transmisja telewizyjna i radiowa.
• Dostęp do internetu dla odległych społeczności, statków, samolotów.
• Systemy nawigacji satelitarnej (GPS, Galileo, GLONASS).
• Łączność szkieletowa (backhaul) dla sieci komórkowych.
• Komunikacja w sytuacjach kryzysowych i wojskowych.

Satelity są fundamentem dla globalnej, wszechobecnej łączności.

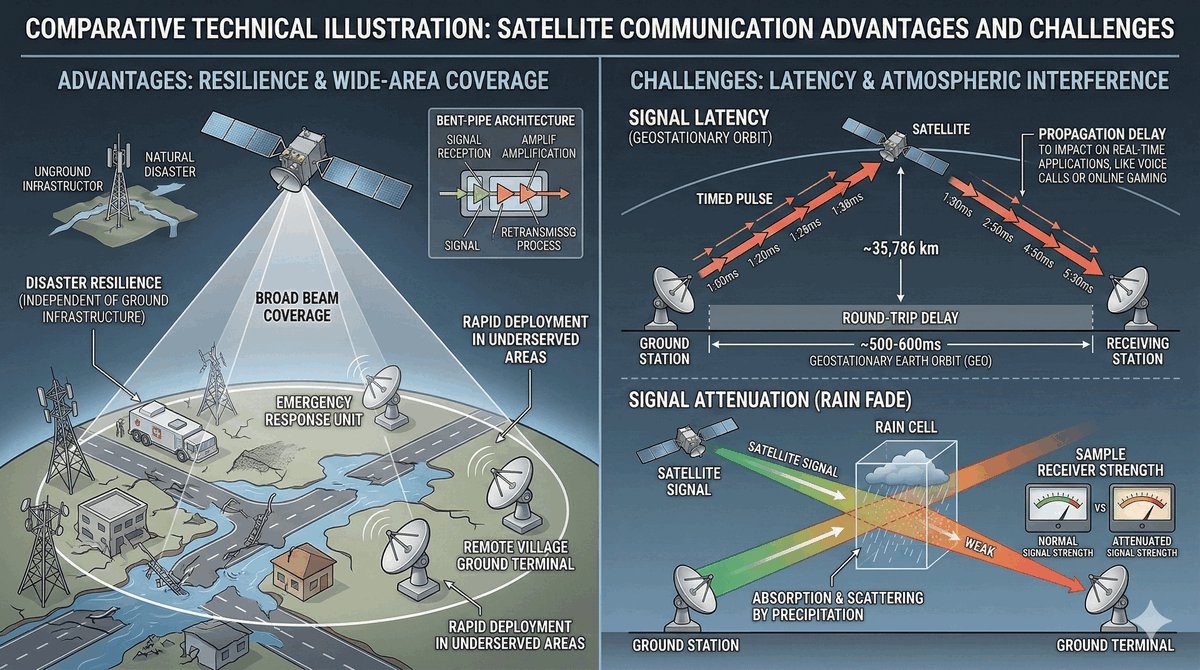

Zalety:

• Globalne pokrycie: Możliwość zapewnienia łączności na całym świecie, w tym na obszarach trudno dostępnych.
• Szybkie wdrożenie: Relatywnie szybkie uruchomienie usług w porównaniu do budowy infrastruktury naziemnej.
• Odporność na katastrofy: Niezależność od naziemnej infrastruktury, co jest kluczowe w sytuacjach kryzysowych.
• Wielopunktowa transmisja: Efektywne dostarczanie sygnału do wielu odbiorców jednocześnie (np. telewizja).

Wyzwania:

• Opóźnienia: Szczególnie w przypadku satelitów GEO, wynikające z dużej odległości.
• Koszt: Wysokie koszty budowy i wyniesienia satelitów.
• Przepustowość: Ograniczenia w dostępnej przepustowości w porównaniu do światłowodów.
• Warunki atmosferyczne: Sygnał satelitarny może być osłabiony przez deszcz, śnieg.

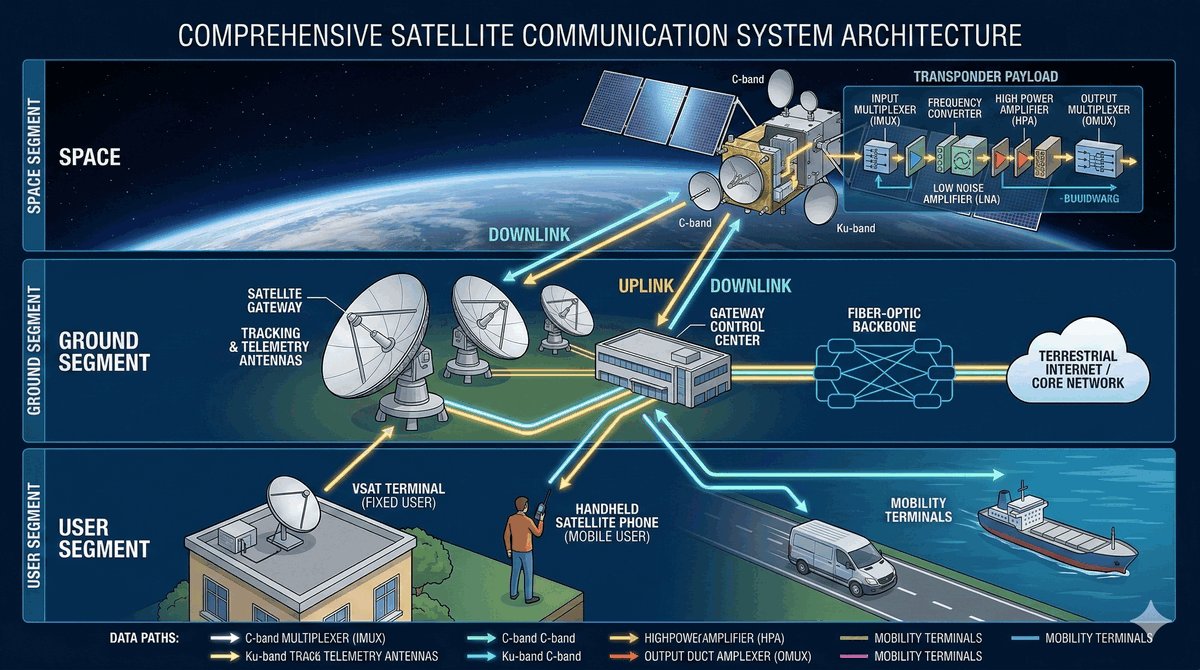

Architektura systemu satelitarnego jest złożona i składa się z trzech głównych segmentów, które współpracują ze sobą, aby umożliwić globalną komunikację:

• Segment Kosmiczny (Space Segment): Obejmuje satelity krążące po orbicie Ziemi. Satelity są wyposażone w transpondery, które odbierają sygnały z Ziemi, wzmacniają je i retransmitują z powrotem.
• Segment Naziemny (Ground Segment): Składa się ze stacji naziemnych (Gateway), hubów i anten. Stacje naziemne są odpowiedzialne za komunikację z satelitami, wysyłanie danych (uplink) i odbieranie ich (downlink), a także za monitorowanie i kontrolę satelitów.
• Segment Użytkownika (User Segment): Obejmuje końcowe terminale i urządzenia, które korzystają z usług satelitarnych, takie jak anteny VSAT, telefony satelitarne czy odbiorniki GPS.

Wszystkie te elementy muszą działać w ścisłej synchronizacji, aby zapewnić płynną i niezawodną komunikację.

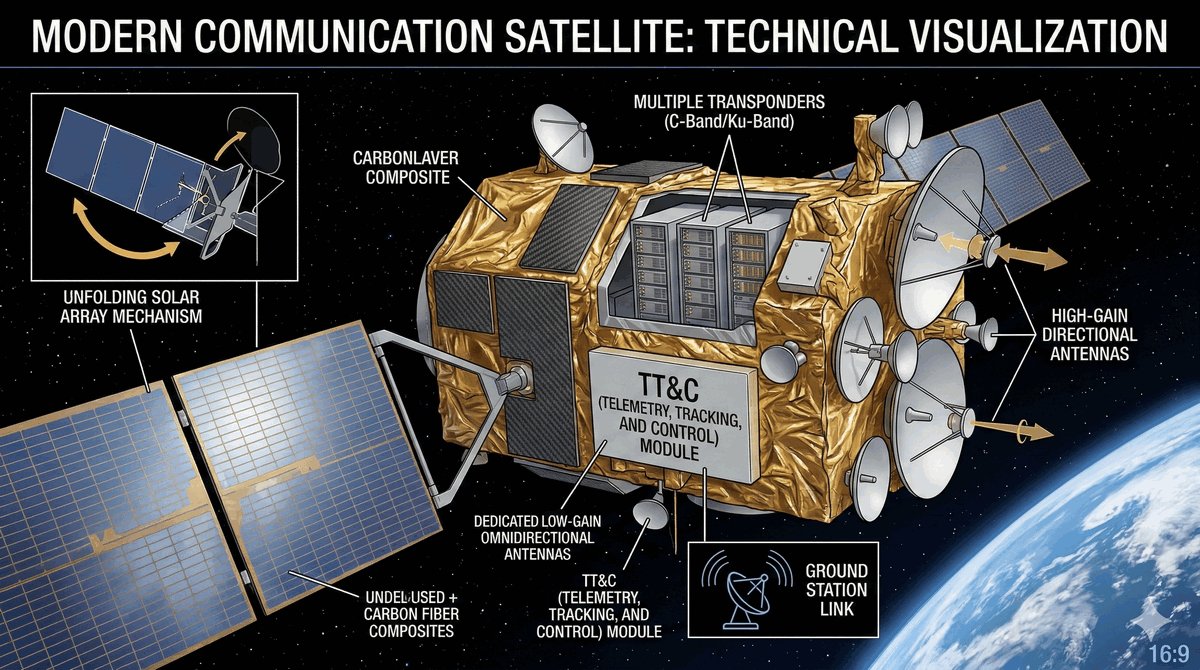

Segment Kosmiczny jest sercem każdego systemu satelitarnego. Składa się z jednego lub wielu satelitów, które pełnią rolę przekaźników sygnału w przestrzeni kosmicznej.

Kluczowe elementy satelity:

• Transpondery: Urządzenia elektroniczne, które odbierają sygnały z Ziemi (uplink), wzmacniają je, zmieniają częstotliwość (aby uniknąć interferencji) i retransmitują z powrotem na Ziemię (downlink).
• Anteny: Służą do nadawania i odbierania sygnałów radiowych. Mogą być kierunkowe lub dookólne.
• System zasilania: Panele słoneczne i baterie do zasilania elektroniki satelity.
• System kontroli położenia: Utrzymuje satelitę na właściwej orbicie i w odpowiedniej orientacji.
• System telemetrii, śledzenia i kontroli (TT&C): Do monitorowania stanu satelity i wysyłania komend.

Segment Naziemny jest odpowiedzialny za komunikację z satelitami i integrację z naziemnymi sieciami telekomunikacyjnymi.

Kluczowe elementy:

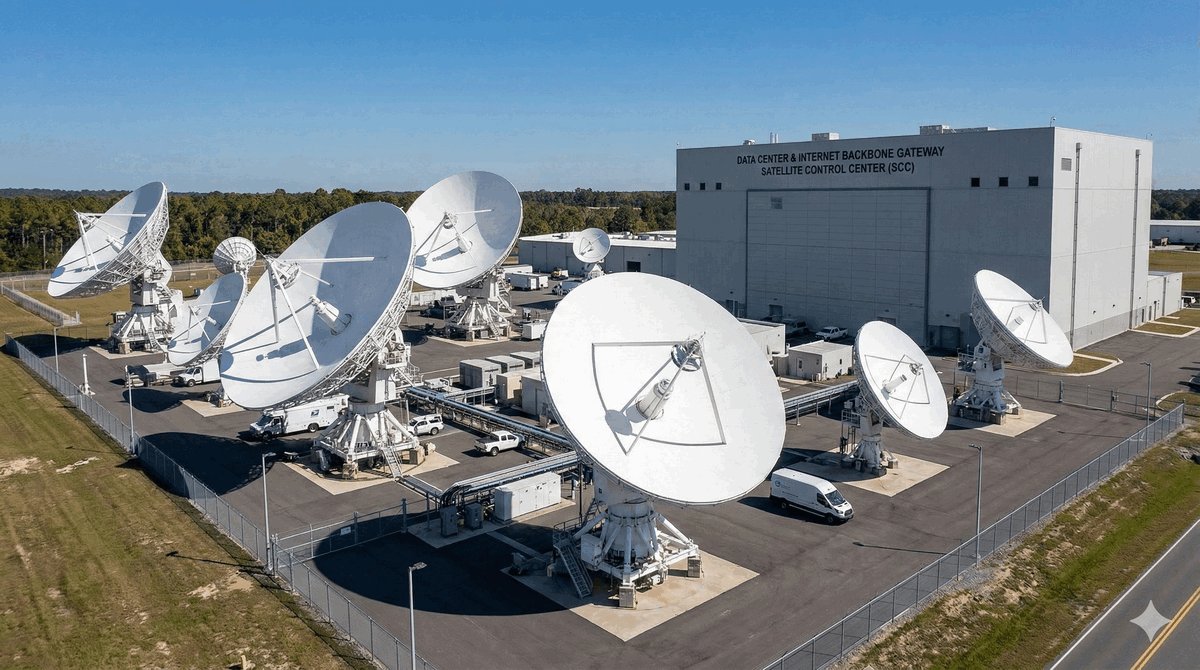

• Stacje naziemne (Gateway): Duże, zaawansowane obiekty z potężnymi antenami, które służą jako punkty styku między siecią satelitarną a globalnym internetem. Odpowiadają za wysyłanie i odbieranie dużych ilości danych, a także za monitorowanie i kontrolę satelitów.
• Huby: Pełnią funkcję centralnych punktów zarządzania ruchem w sieci satelitarnej, agregując dane od wielu użytkowników i kierując je do odpowiednich miejsc docelowych.
• Centra kontroli satelitów (Satellite Control Centers - SCC): Odpowiadają za monitorowanie stanu technicznego satelitów, zarządzanie ich orbitami i wysyłanie komend.

Segment naziemny jest niezbędny do prawidłowego funkcjonowania całej infrastruktury satelitarnej.

Segment Użytkownika obejmuje wszystkie urządzenia końcowe, które korzystają z usług satelitarnych.

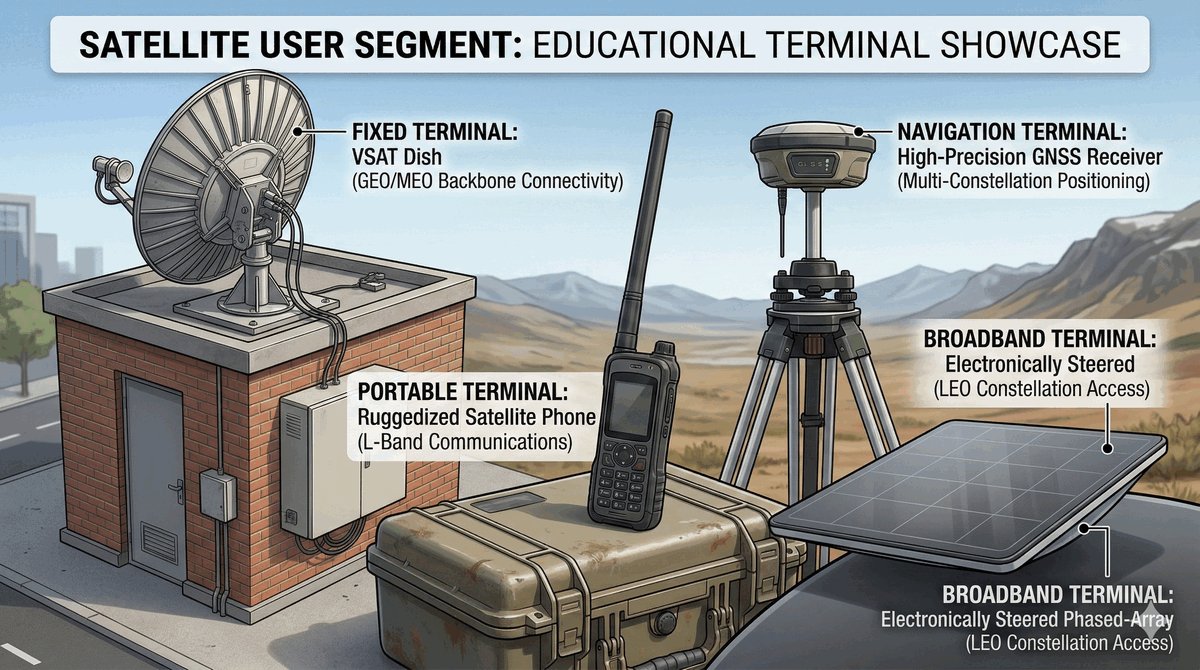

Przykłady terminali:

• Anteny VSAT (Very Small Aperture Terminal): Małe, ekonomiczne anteny paraboliczne, powszechnie używane przez indywidualnych użytkowników i małe firmy do dostępu do internetu, telewizji satelitarnej czy telefonii.
• Telefony satelitarne: Specjalne telefony, które komunikują się bezpośrednio z satelitami, zapewniając łączność w miejscach bez zasięgu sieci komórkowej.
• Odbiorniki GPS/GNSS: Urządzenia do nawigacji satelitarnej, które odbierają sygnały z satelitów nawigacyjnych w celu określenia pozycji.
• Terminale dla konstelacji LEO: Specjalne anteny z aktywnym szykiem fazowanym, które mogą dynamicznie śledzić wiele satelitów jednocześnie, bez konieczności fizycznego ruchu.

Różnorodność terminali pozwala na dostosowanie usług satelitarnych do szerokiego spektrum potrzeb użytkowników.

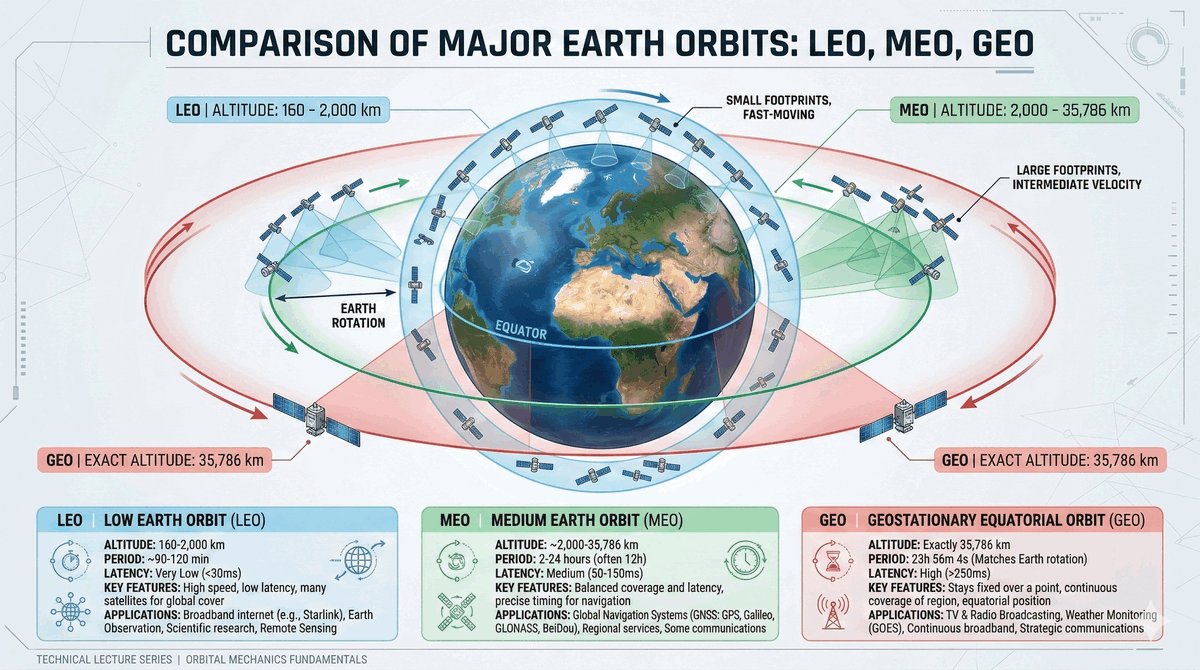

Satelity komunikacyjne krążą po różnych orbitach wokół Ziemi, z których każda ma swoje specyficzne właściwości i zastosowania. Wybór orbity ma fundamentalne znaczenie dla parametrów systemu satelitarnego, takich jak zasięg, opóźnienia, przepustowość i koszt.

Trzy główne typy orbit to:

• GEO (Geostationary Earth Orbit): Orbita geostacjonarna.
• MEO (Medium Earth Orbit): Średnia orbita okołoziemska.
• LEO (Low Earth Orbit): Niska orbita okołoziemska.

Zrozumienie różnic między tymi orbitami jest kluczowe dla oceny możliwości i ograniczeń poszczególnych systemów satelitarnych.

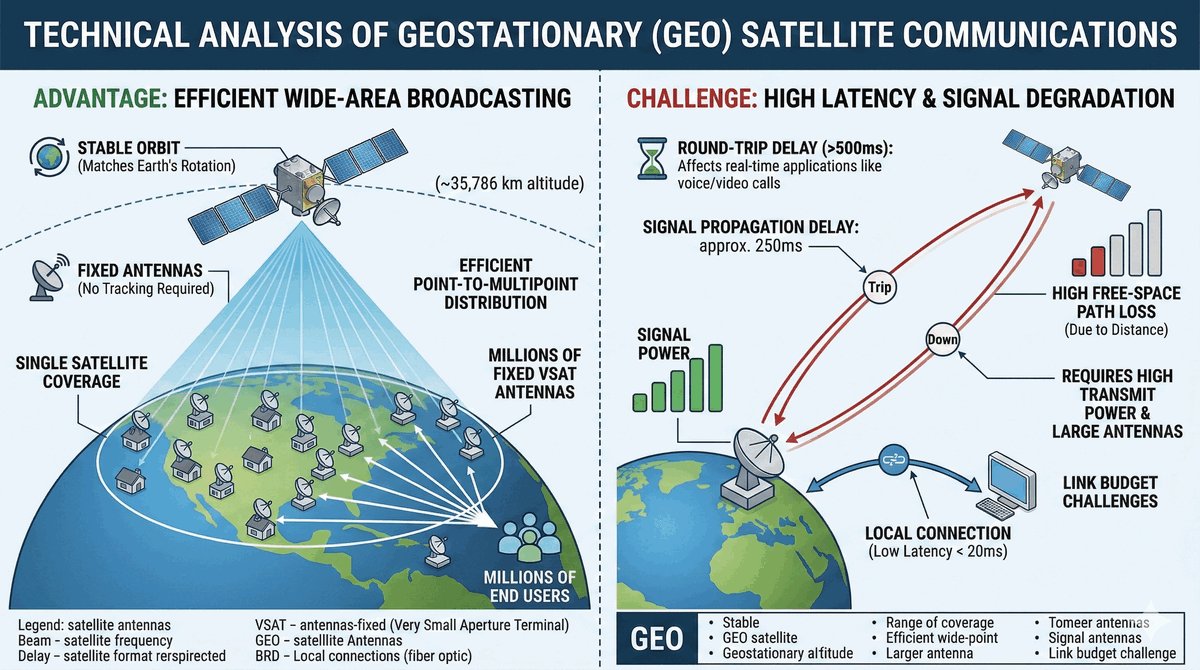

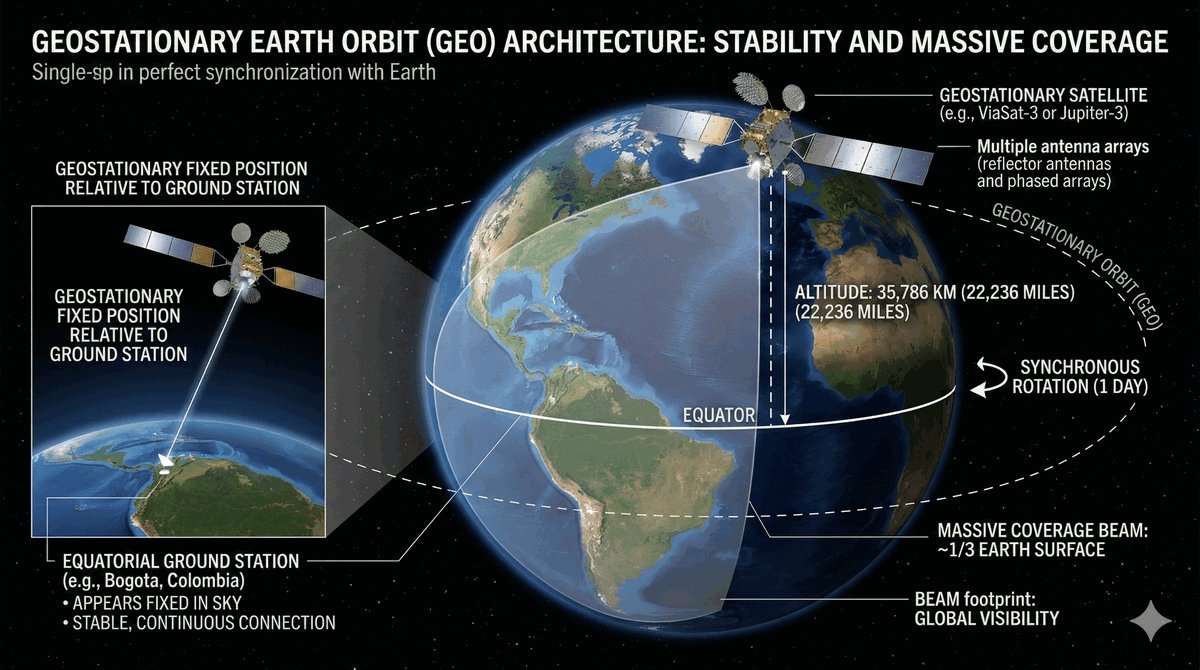

Orbita geostacjonarna (GEO) jest historycznie najważniejszą orbitą dla satelitów komunikacyjnych.

Charakterystyka GEO:

• Wysokość: Około 35 786 km nad równikiem.
• Prędkość: Satelita porusza się z taką samą prędkością kątową jak Ziemia.
• Położenie: Wydaje się nieruchomy z perspektywy naziemnej.
• Liczba satelitów: Wystarczą trzy satelity do pokrycia niemal całej powierzchni Ziemi (z wyjątkiem biegunów).

Ta unikalna cecha pozwala na użycie stałych anten naziemnych, co znacznie upraszcza instalację i obniża koszty dla użytkownika końcowego.

Zalety satelitów GEO:

• Szeroki zasięg: Jeden satelita może pokryć ogromny obszar geograficzny.
• Proste anteny naziemne: Nie wymagają śledzenia ruchu satelity, co obniża koszty i złożoność.
• Stabilne połączenie: Stałe położenie satelity ułatwia utrzymanie połączenia.
• Idealne dla transmisji broadcast: Telewizja satelitarna (DTH).

Wady satelitów GEO:

• Duże opóźnienia: Około 250 ms w jedną stronę (500 ms w obie strony), co jest problematyczne dla aplikacji wrażliwych na opóźnienia.
• Wysokie straty sygnału: Duża odległość wymaga większej mocy nadawania.
• Wysokie koszty wyniesienia: Umieszczenie satelity na GEO jest drogie.
• Ograniczona przepustowość: W porównaniu do konstelacji LEO.

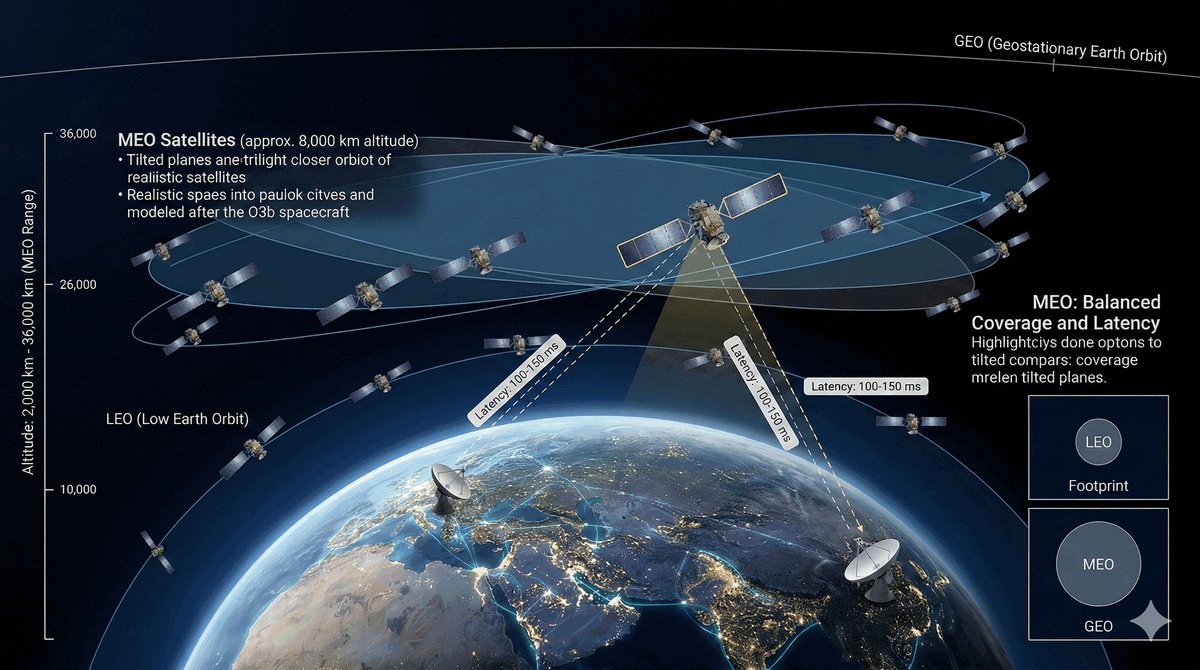

Satelity MEO krążą na wysokości od 2 000 do 36 000 km, oferując kompromis między zaletami i wadami orbit GEO i LEO.

Charakterystyka MEO:

• Wysokość: Od 2 000 do 36 000 km.
• Opóźnienia: Mniejsze niż w GEO (około 100-150 ms), ale większe niż w LEO.
• Zasięg: Mniejszy niż w GEO, ale większy niż w LEO.
• Liczba satelitów: Wymaga większej liczby satelitów niż GEO do pokrycia globalnego, ale mniej niż LEO.

Systemy MEO, takie jak O3b (SES), są wykorzystywane do dostarczania szerokopasmowego internetu i usług telekomunikacyjnych, gdzie wymagane są niższe opóźnienia niż w GEO, ale nie ma potrzeby ekstremalnie niskich opóźnień LEO.

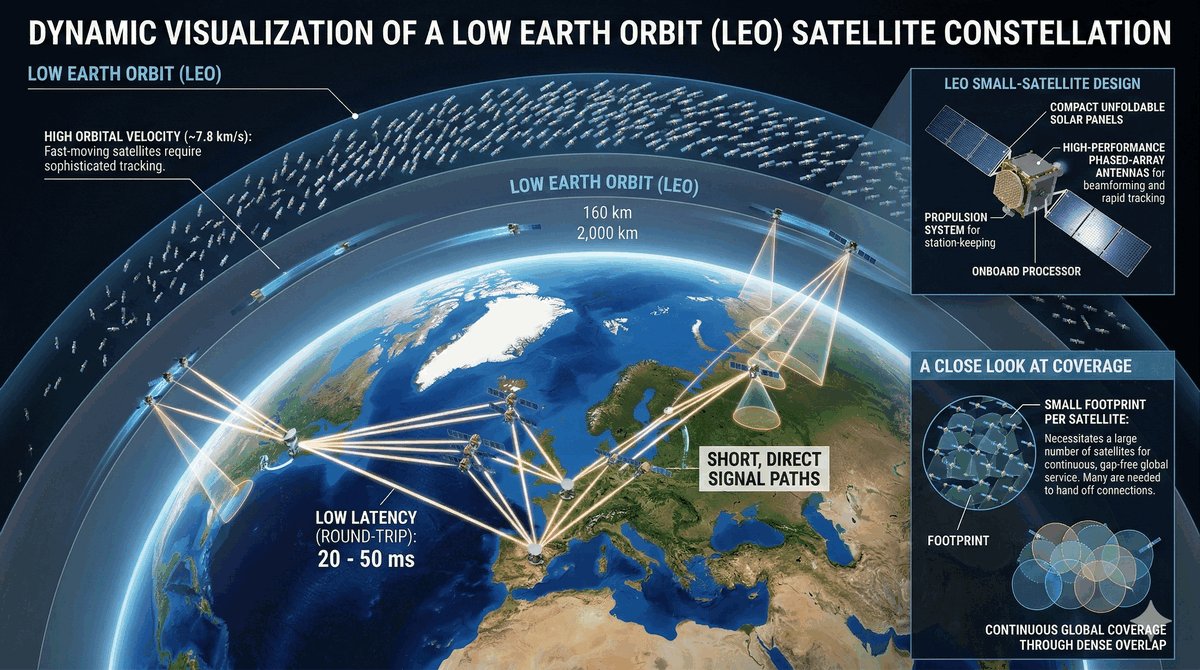

Satelity LEO krążą na wysokości od 160 do 2 000 km. Charakteryzują się najniższymi opóźnieniami, co jest kluczowe dla aplikacji wymagających szybkiej reakcji, takich jak internet szerokopasmowy, gry online czy wideokonferencje.

Charakterystyka LEO:

• Wysokość: Od 160 do 2 000 km.
• Opóźnienia: Najniższe (około 20-50 ms).
• Zasięg: Mały zasięg pojedynczego satelity.
• Liczba satelitów: Do zapewnienia ciągłego pokrycia globalnego potrzebna jest duża konstelacja wielu satelitów.
• Szybki ruch: Satelity LEO szybko przemieszczają się względem powierzchni Ziemi.

Konstelacje LEO, takie jak Starlink czy OneWeb, rewolucjonizują dostęp do internetu, oferując szerokopasmową łączność z niskimi opóźnieniami na całym świecie.

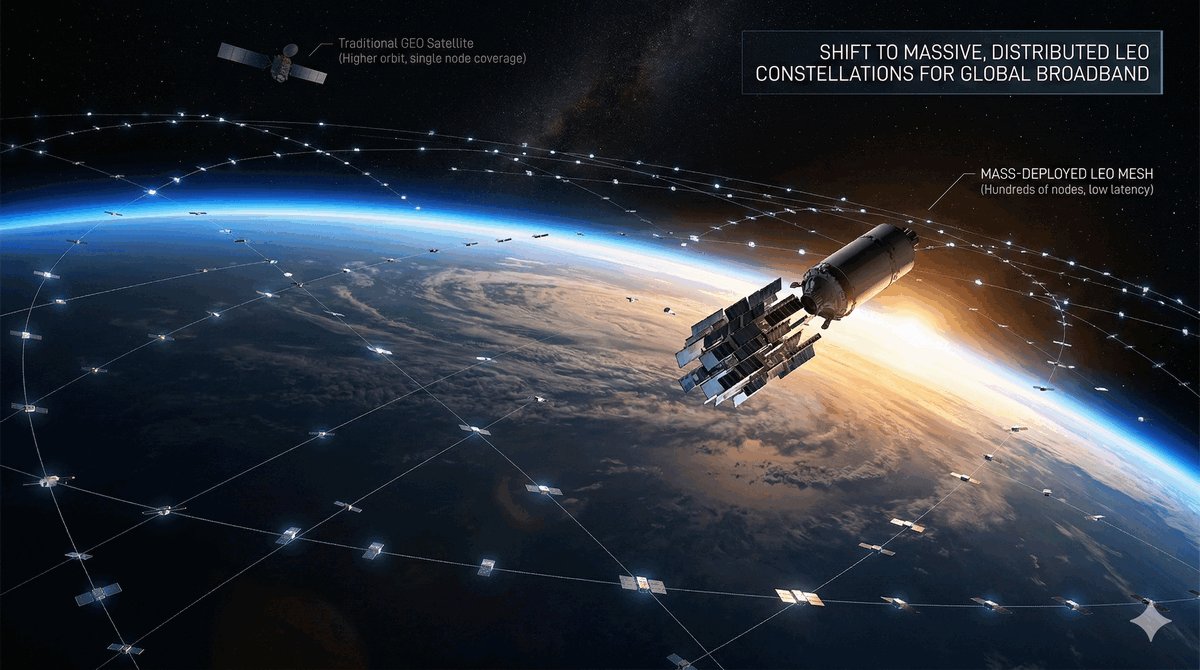

Konstelacje satelitów na niskiej orbicie okołoziemskiej (LEO), takie jak Starlink firmy SpaceX czy OneWeb, stanowią nową erę w komunikacji satelitarnej. W przeciwieństwie do pojedynczych satelitów GEO, konstelacje LEO składają się z setek, a nawet tysięcy małych satelitów, które krążą na znacznie niższych wysokościach.

Głównym celem tych konstelacji jest zapewnienie globalnego, szerokopasmowego dostępu do internetu z niskimi opóźnieniami, co jest niemożliwe do osiągnięcia za pomocą satelitów geostacjonarnych. Ich rozwój jest napędzany przez postęp w technologiach rakietowych (możliwość wynoszenia wielu satelitów jednocześnie) oraz miniaturyzacji elektroniki.

Architektura konstelacji LEO jest niezwykle złożona i wymaga zaawansowanego zarządzania ruchem satelitów oraz danymi.

Kluczowe elementy:

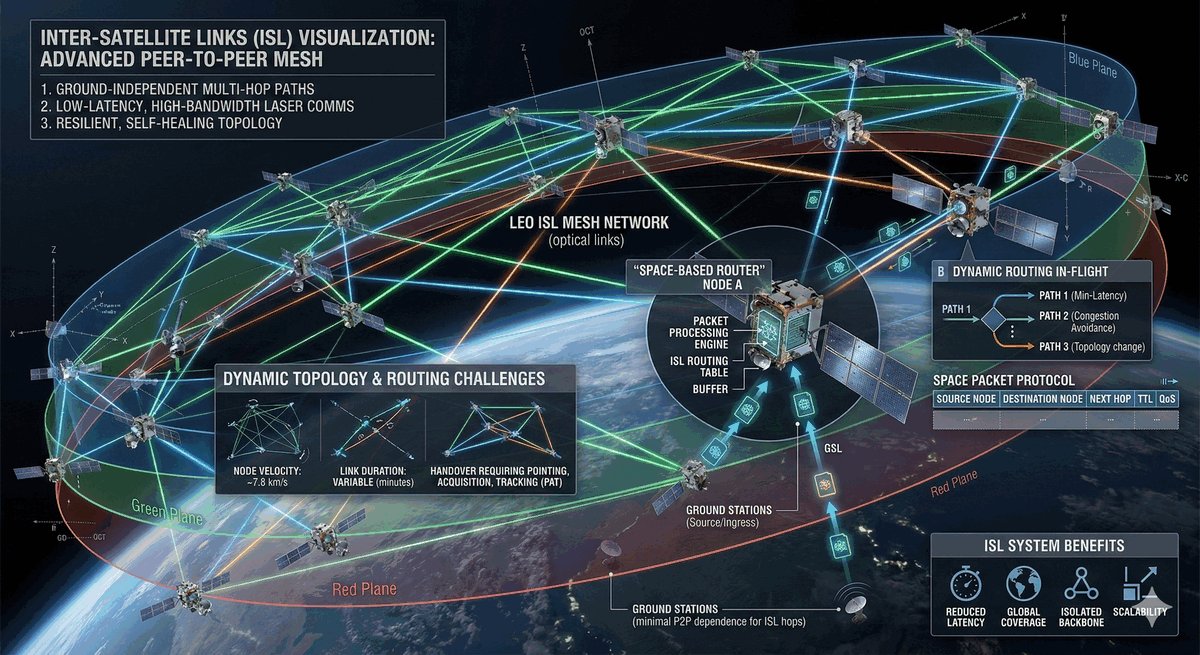

• Połączenia międzysatelitarne (Inter-Satellite Links - ISL): Umożliwiają satelitom komunikowanie się ze sobą bez konieczności przesyłania sygnału do stacji naziemnej. Dzięki ISL, dane mogą być przekazywane z satelity na satelitę, tworząc "sieć w kosmosie", co znacznie redukuje opóźnienia i zwiększa efektywność routingu.
• Dynamiczne zarządzanie ruchem: Ze względu na szybki ruch satelitów, system musi dynamicznie zarządzać routingiem danych i przełączaniem połączeń między satelitami.
• Duża liczba satelitów: Wymaga masowej produkcji i wynoszenia satelitów.

ISL są kluczowe dla osiągnięcia niskich opóźnień i globalnego zasięgu w konstelacjach LEO.

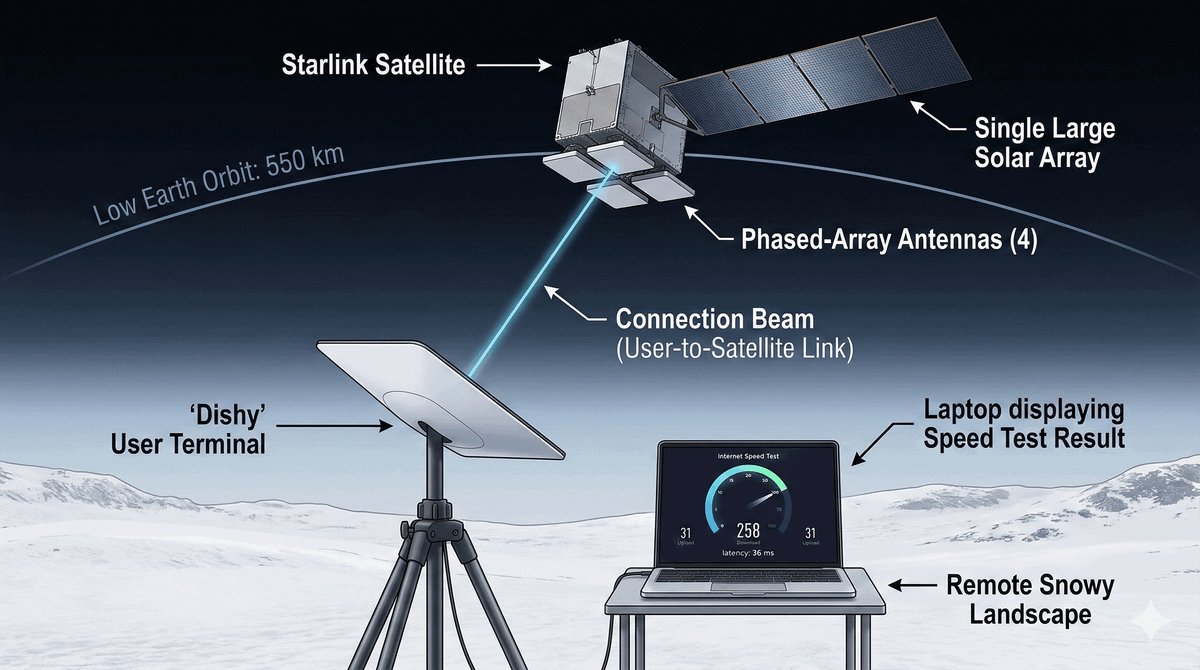

Starlink, projekt firmy SpaceX, jest najbardziej znanym przykładem konstelacji LEO, mającej na celu zapewnienie globalnego dostępu do szerokopasmowego internetu.

Cechy Starlink:

• Tysiące satelitów: Docelowo konstelacja ma liczyć dziesiątki tysięcy satelitów.
• Niska orbita: Satelity krążą na wysokości około 550 km.
• Niskie opóźnienia: Typowo 20-40 ms.
• Wysoka przepustowość: Setki Mbps dla użytkownika końcowego.
• Aktywne anteny fazowane: Specjalne terminale użytkownika, które elektronicznie śledzą satelity.

Starlink już teraz dostarcza internet do milionów użytkowników na całym świecie, zwłaszcza na obszarach wiejskich i odległych.

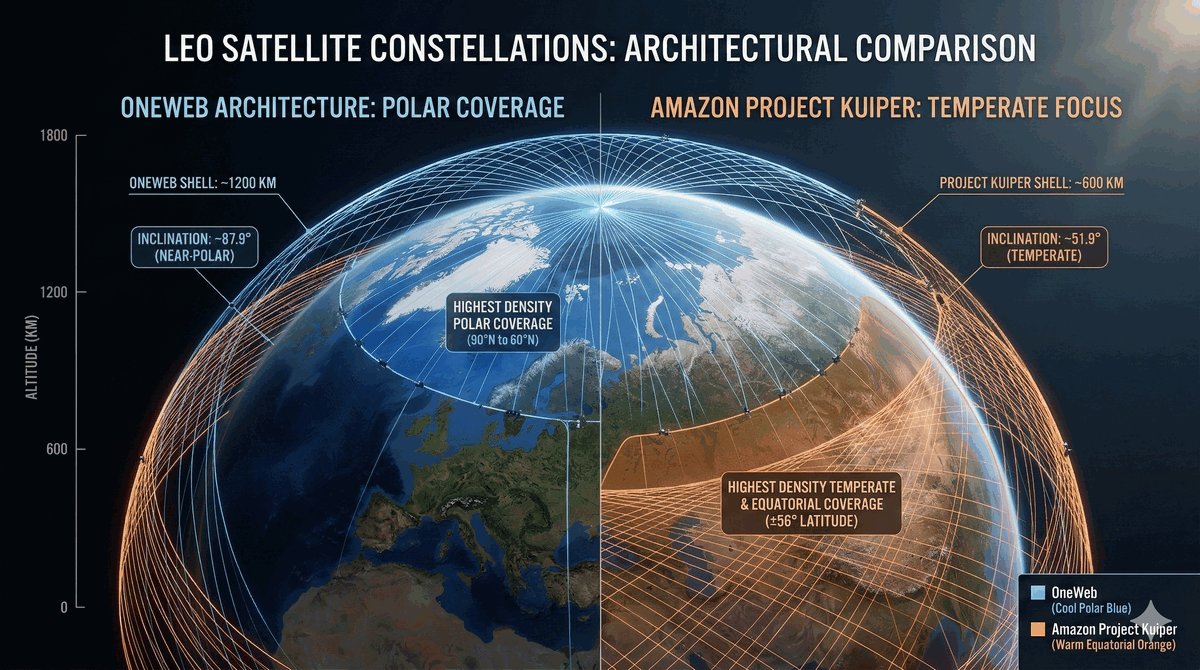

Oprócz Starlink, rozwijane są również inne konstelacje LEO, takie jak OneWeb, Kuiper (Amazon) czy Telesat Lightspeed.

OneWeb:

• Konstelacja około 600 satelitów na wysokości 1200 km.
• Skupia się na dostarczaniu usług dla przedsiębiorstw, rządów i operatorów telekomunikacyjnych.
• Oferuje globalne pokrycie, zwłaszcza w regionach arktycznych.

Kuiper (Amazon):

• Planowana konstelacja ponad 3000 satelitów.
• Ma na celu zapewnienie szerokopasmowego internetu dla klientów Amazon.

Rozwój wielu konstelacji LEO świadczy o rosnącym znaczeniu tej technologii w globalnej komunikacji.

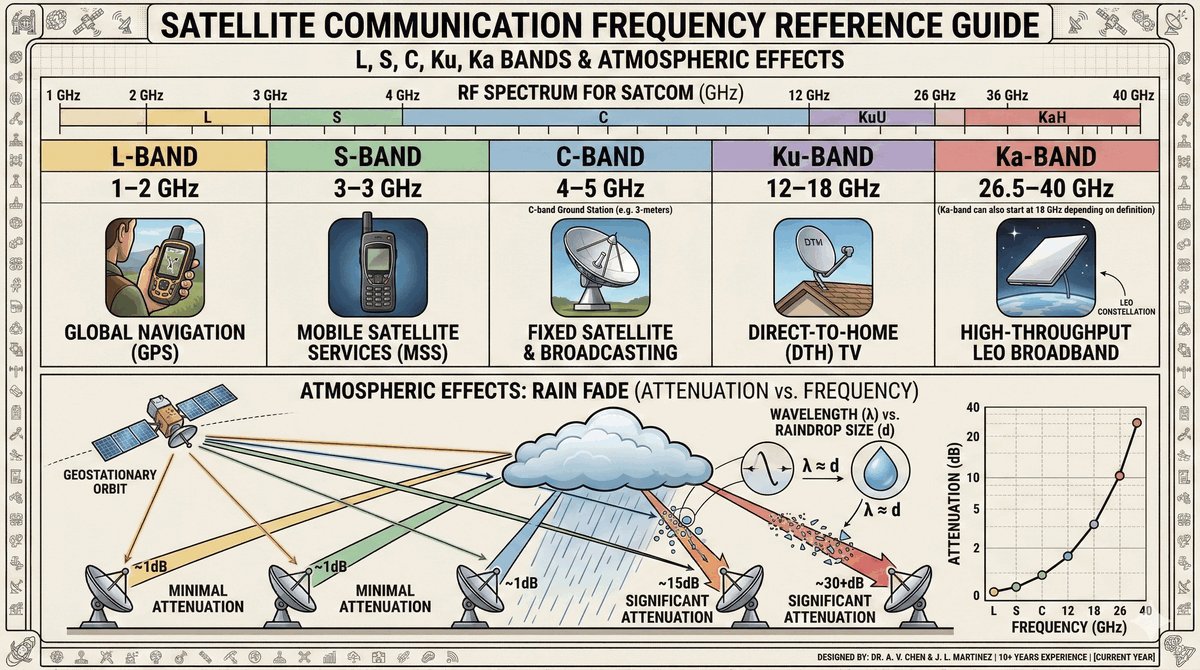

W komunikacji satelitarnej wykorzystuje się różne pasma częstotliwości, z których każde ma swoje specyficzne właściwości i zastosowania.

Najczęściej używane pasma:

• Pasmo L (1-2 GHz): Używane w systemach nawigacji (GPS) i telefonii satelitarnej (Iridium, Thuraya). Mniej podatne na tłumienie przez deszcz.
• Pasmo S (2-4 GHz): Podobne zastosowania jak pasmo L, również w niektórych systemach mobilnych.
• Pasmo C (4-8 GHz): Tradycyjnie używane w telewizji satelitarnej i łączach szkieletowych. Dobra odporność na deszcz, ale wymaga dużych anten.
• Pasmo Ku (12-18 GHz): Powszechnie używane w telewizji satelitarnej (DTH) i dostępie do internetu. Mniejsze anteny, ale bardziej podatne na tłumienie przez deszcz.
• Pasmo Ka (26-40 GHz): Wykorzystywane w nowoczesnych systemach szerokopasmowego internetu satelitarnego (np. Starlink). Oferuje dużą przepustowość, ale jest bardzo podatne na tłumienie przez deszcz.

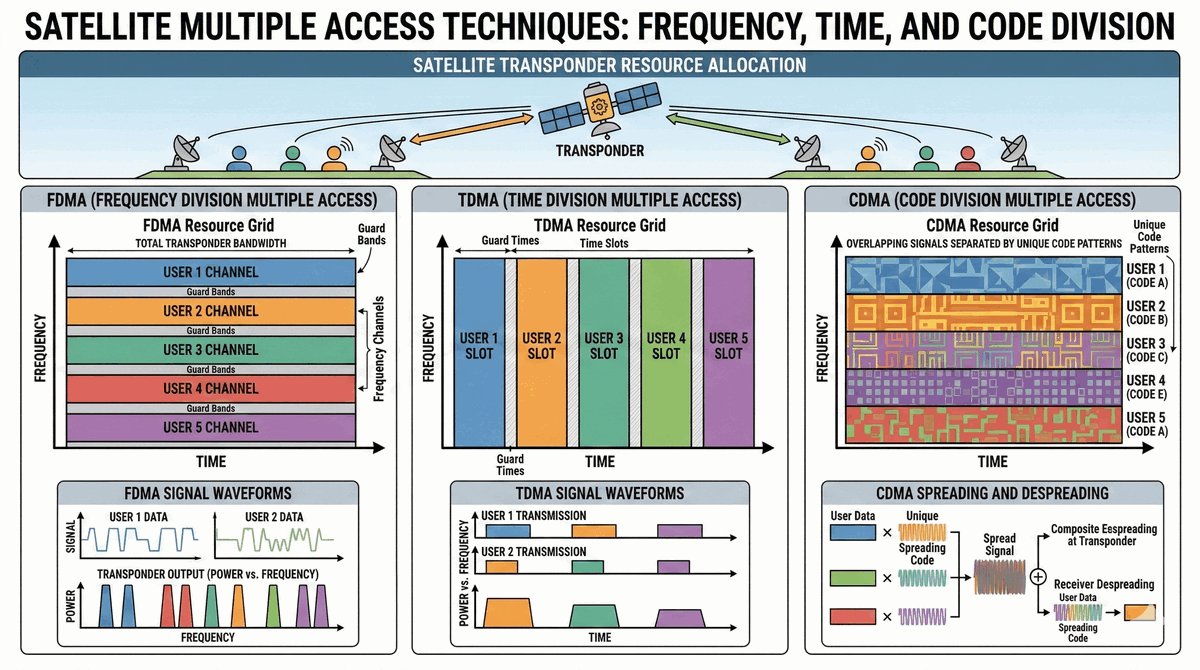

Podobnie jak w sieciach naziemnych, w komunikacji satelitarnej również stosuje się różne techniki dostępu do medium, aby efektywnie dzielić ograniczone zasoby satelity między wielu użytkowników.

Trzy podstawowe metody:

• FDMA (Frequency Division Multiple Access): Przydzielanie każdemu użytkownikowi unikalnego pasma częstotliwości. Prosta, ale może być nieefektywna.
• TDMA (Time Division Multiple Access): Dzielenie czasu transmisji na krótkie szczeliny czasowe, a każdemu użytkownikowi przydzielana jest określona szczelina. Efektywniejsze dla ruchu pakietowego.
• CDMA (Code Division Multiple Access): Wykorzystuje unikalne kody do rozróżniania sygnałów od różnych użytkowników, które są transmitowane jednocześnie w tym samym paśmie częstotliwości. Odporne na zakłócenia.

Wybór techniki dostępu zależy od specyfiki usługi, liczby użytkowników i dostępnych zasobów satelity.

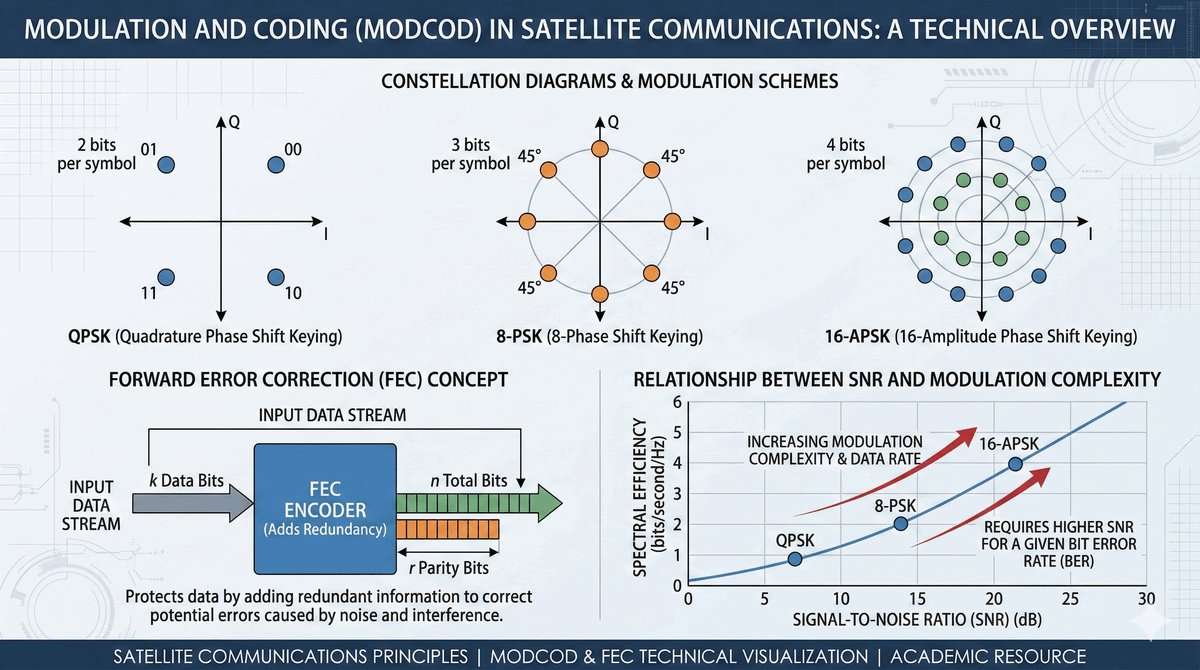

Modulacja i kodowanie są kluczowymi elementami, które wpływają na efektywność i niezawodność transmisji danych w systemach satelitarnych.

Modulacja:

• Proces przekształcania danych cyfrowych na sygnał analogowy, który może być przesyłany przez medium radiowe.
• W systemach satelitarnych często stosuje się modulacje takie jak QPSK (Quadrature Phase Shift Keying), 8-PSK, 16-APSK (Amplitude and Phase Shift Keying) i 32-APSK.
• Modulacje wyższego rzędu (np. 32-APSK) pozwalają na przesyłanie większej ilości danych w jednostce szerokości pasma, ale są bardziej wrażliwe na zakłócenia.

Kodowanie (Forward Error Correction - FEC):

• Dodawanie nadmiarowych bitów do danych w celu wykrywania i korygowania błędów powstałych podczas transmisji.
• Zwiększa niezawodność połączenia, zwłaszcza w trudnych warunkach radiowych.

Sieci satelitarne mają szeroki wachlarz zastosowań, które ewoluowały wraz z rozwojem technologii.

Tradycyjne zastosowania:

• Telewizja satelitarna (DTH): Dostarczanie sygnału telewizyjnego bezpośrednio do domów.
• Radio satelitarne: Transmisja programów radiowych.
• Telefonia satelitarna: Łączność głosowa w odległych regionach.
• Łącza szkieletowe (Backhaul): Połączenia dla sieci komórkowych i internetowych w trudno dostępnych miejscach.

Nowoczesne zastosowania:

• Szerokopasmowy internet satelitarny: Dostęp do internetu dla użytkowników indywidualnych i firm.
• Nawigacja satelitarna (GNSS): GPS, Galileo, GLONASS.
• Monitoring środowiska i pogody: Satelity obserwacyjne.
• Komunikacja dla lotnictwa i marynarki: Łączność na statkach i samolotach.

Wraz z rozwojem 5G, sieci satelitarne zyskują nowe, strategiczne znaczenie, stając się integralną częścią globalnej infrastruktury komunikacyjnej. Integracja satelitów z sieciami komórkowymi 5G otwiera drogę do realizacji koncepcji Non-Terrestrial Networks (NTN), czyli sieci nienaziemnych.

Satelity mogą pełnić dwie główne funkcje w ekosystemie 5G:

• Backhaul: Zapewniają łączność szkieletową dla stacji bazowych 5G, zwłaszcza w odległych lub trudno dostępnych regionach, gdzie budowa światłowodowej infrastruktury jest nieopłacalna.
• Direct Access: Pozwala na bezpośrednią komunikację urządzeń 5G (np. smartfonów) z satelitami, co jest kluczowe dla zapewnienia łączności w miejscach bez zasięgu naziemnego.

Ta integracja jest fundamentalna dla realizacji wizji globalnej, wszechobecnej łączności.

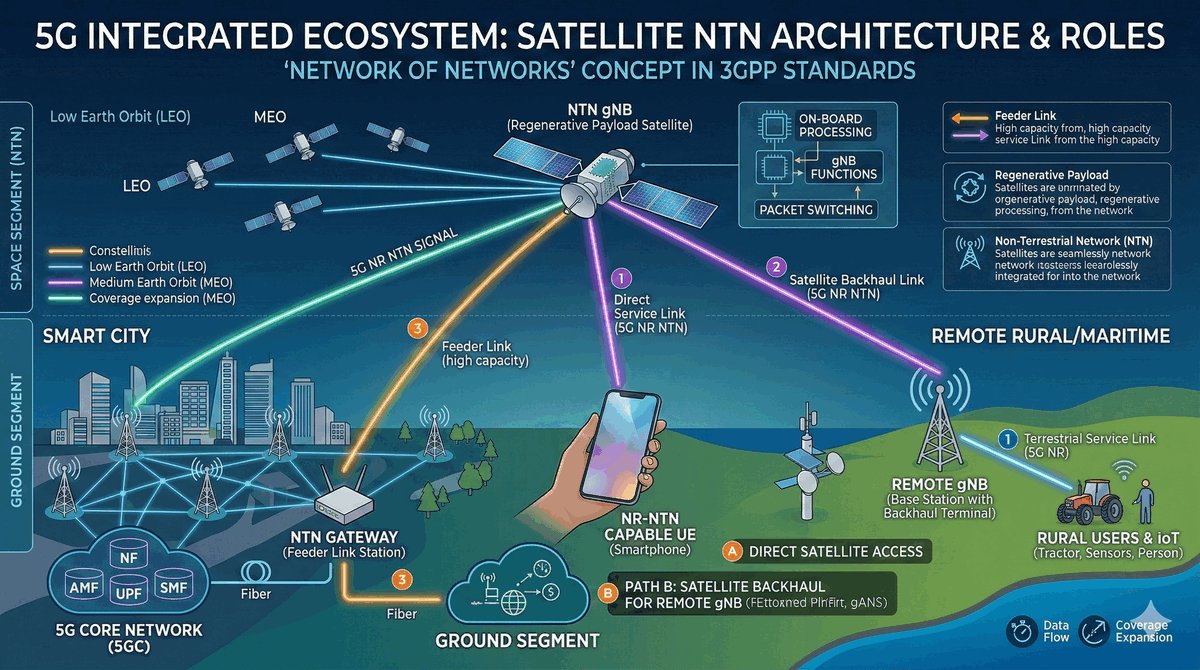

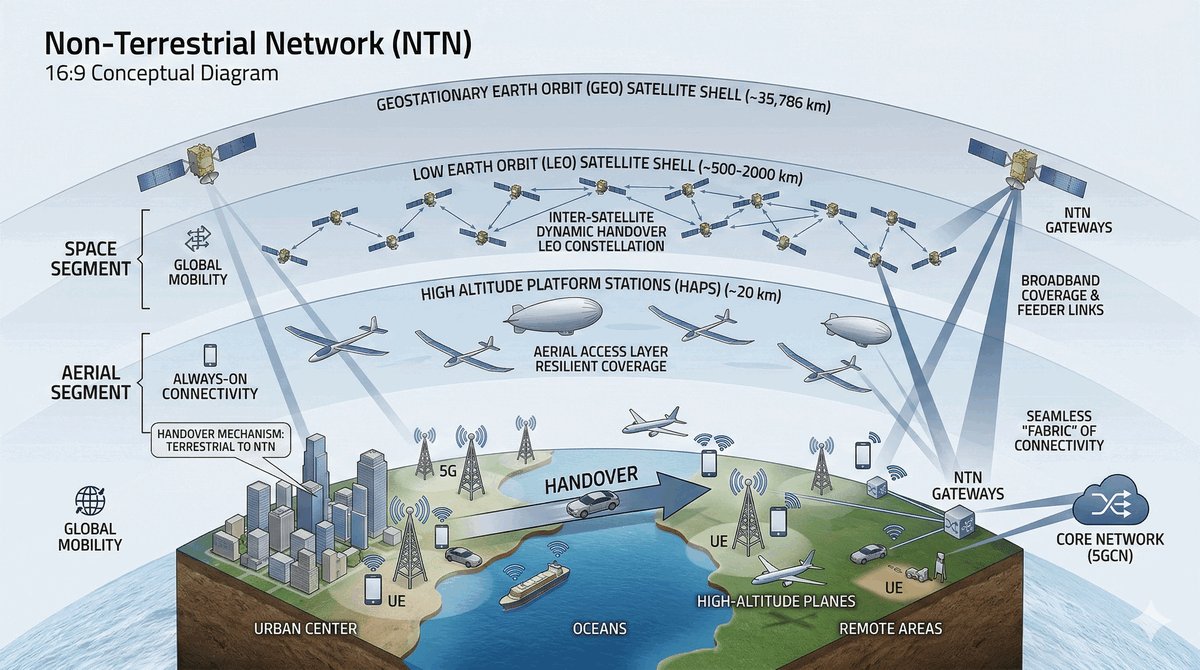

Non-Terrestrial Networks (NTN) to koncepcja, która obejmuje integrację sieci satelitarnych, platform wysokiego pułapu (High Altitude Platform Stations - HAPS) i innych systemów nienaziemnych z tradycyjnymi sieciami naziemnymi (terrestrial networks). Celem jest stworzenie jednolitej, globalnej infrastruktury komunikacyjnej, która zapewni łączność wszędzie i dla każdego.

Kluczowe aspekty NTN:

• Uzupełnienie zasięgu: NTN rozszerza zasięg sieci naziemnych na obszary wiejskie, morskie, lotnicze i kosmiczne.
• Odporność na awarie: Zwiększa odporność sieci na katastrofy naturalne lub awarie infrastruktury naziemnej.
• Globalna mobilność: Umożliwia ciągłą łączność dla użytkowników w ruchu (samoloty, statki).
• Nowe zastosowania: Wspiera rozwój aplikacji IoT w odległych lokalizacjach, komunikację dla autonomicznych pojazdów.

Podsumowując, przyszłość sieci satelitarnych, zwłaszcza konstelacji LEO, rysuje się niezwykle obiecująco jako kluczowy element globalnej infrastruktury komunikacyjnej. Konstelacje takie jak Starlink czy OneWeb rewolucjonizują dostęp do internetu, oferując szerokopasmową łączność z niskimi opóźnieniami na całym świecie, w tym na obszarach dotychczas pozbawionych dostępu.

Ich zdolność do zapewnienia globalnego pokrycia sprawia, że są one niezastąpione w zmniejszaniu cyfrowego wykluczenia i wspieraniu rozwoju gospodarczego w odległych regionach. Rozwój technologii satelitarnych jest napędzany przez rosnące zapotrzebowanie na łączność, a także przez innowacje w technologiach rakietowych i satelitarnych.

Rozwój sieci satelitarnych wiąże się z szeregiem wyzwań, ale otwiera również ogromne możliwości.

Wyzwania:

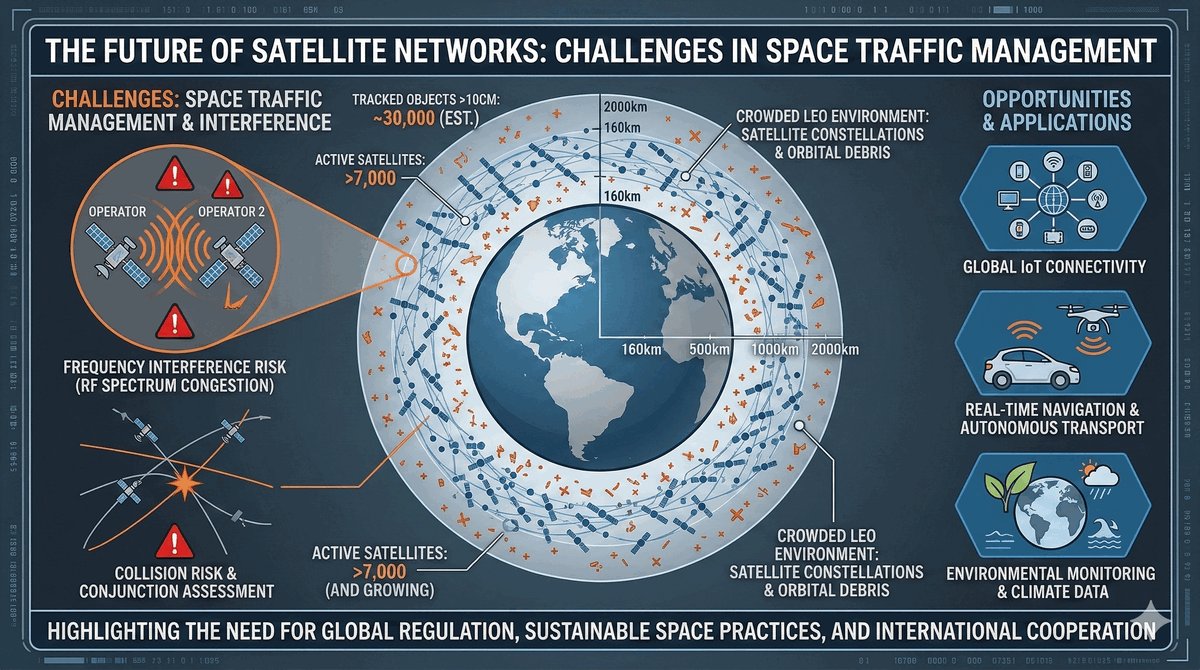

• Zarządzanie ruchem kosmicznym: Rosnąca liczba satelitów LEO zwiększa ryzyko kolizji i problem śmieci kosmicznych.
• Interferencje: Potencjalne interferencje z naziemnymi systemami radiowymi.
• Regulacje prawne: Konieczność globalnej koordynacji i regulacji.
• Koszty: Utrzymanie i aktualizacja ogromnych konstelacji.

Możliwości:

• Globalny dostęp do internetu: Zmniejszenie cyfrowego wykluczenia.
• Wsparcie dla 5G/6G: Integracja z sieciami naziemnymi.
• Nowe usługi: IoT, autonomiczne pojazdy, zdalna praca i edukacja.
• Obserwacja Ziemi: Monitoring środowiska, pogody, rolnictwa.
